ポルテ（NCP141）のホーン交換

トヨタ　ポルテ（NCP141）のホーン交換をご紹介します。

※ご注意
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。

1

【データ】

2

【バンパー取り外し前の準備】
ホーンの交換には、バンパーを取り外しますが、その際バンパーとボディーがぶつかりキズが付くことがあります。バンパーを外すときにボディー側（ライトやフェンダー等)と当りそうな箇所へマスキングテープを貼っておきます。
マスキングについてはバンパー外しのワンポイント≪豆知識（１）≫を参考にしてみてください。

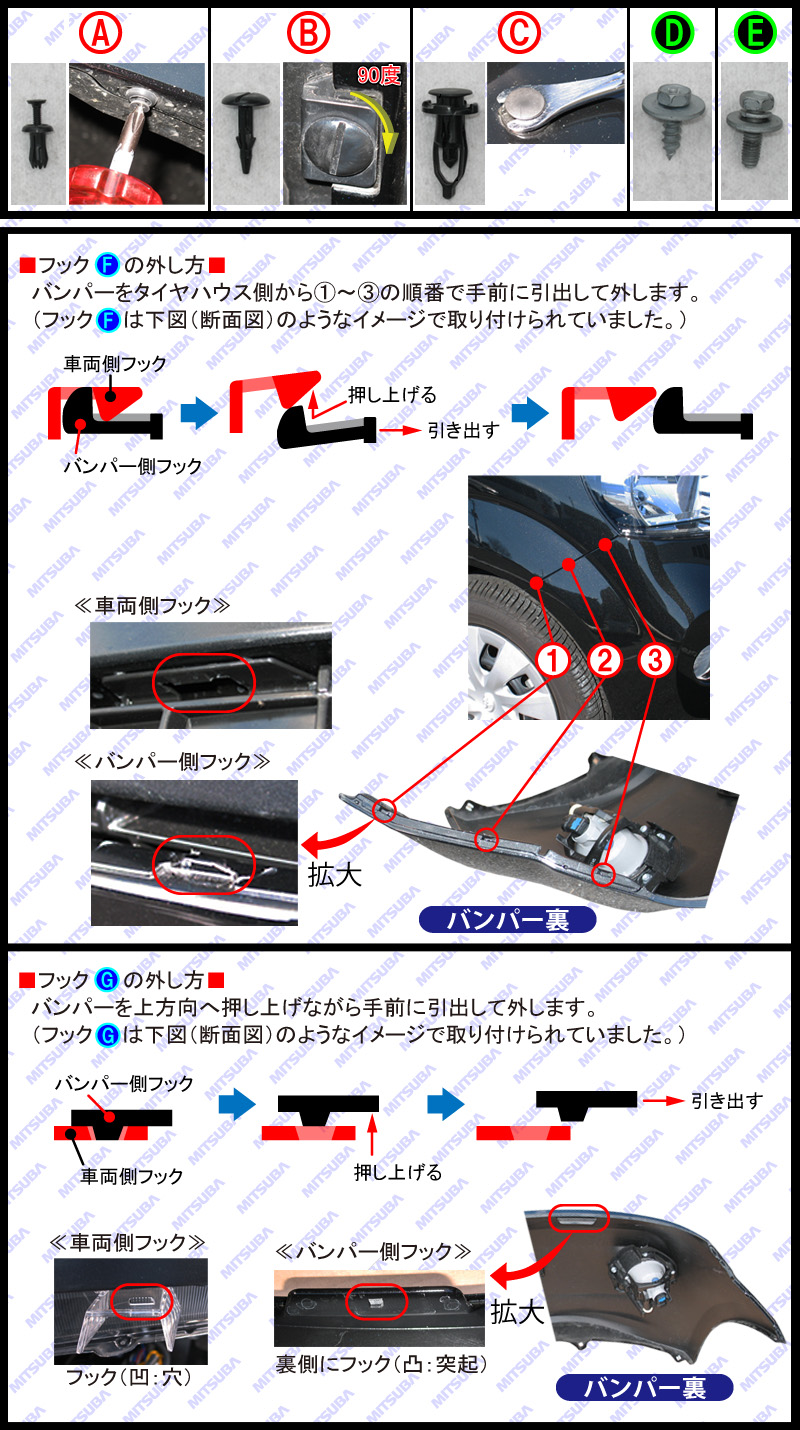

■クリップＡの外し方■
バンパーを固定している各種クリップ、ネジ、フックの取り外し方法は以下の通りです。このあとのバンパー外し手順で記載している名称にそって参考にしてください。

■クリップＡの外し方■
取り外す場合は、プラスドライバーで中央部を緩め（引き上げ）てから全体を手で引き抜きます。
元に戻す場合は、引き抜いた状態のままクリップ全体を取り付け穴へ挿入します。最後にプラスドライバーで締め付けます。

■クリップBの外し方■
取り外す場合は、マイナスドライバーで中央部を９０度回転させてから全体を手で引き抜きます。
元に戻す場合は、クリップを取り外す前（回転させる前）の向きにセットしたあと、指で押し込んで取り付けます。

■クリップＣの外し方■
取り外す場合は、クリップクランプツール等で中央部を少し引き上げてから全体を手で引き抜きます。
元に戻す場合は、引き抜いた状態のままクリップ全体を取り付け穴へ挿入します。最後にクリップ中央部を指で押し込んで取り付けます。

■フックＦの外し方■
外し方は、パンパーをタイヤハウス側から①～③の順番に車両側フック中央の凸部をマイナスドライバー等で少し押し上げるようにしてバンパーを手前に引き出して外します。このときフックの押し上げすぎ（フック破損）に注意しながら慎重に作業を行ないます。

■フックＧの外し方■
外し方は、パンパーを上方向へ押し上げながら手前に引き出して外します。

≪注意≫
※フックＦとフックＧの外し作業では、力まかせに引き出したりすると、フックやバンパー破損の原因となりますので、力の加減を十分見極めながら作業を行なってください。また、バンパーをねじったり変形させたりしないように注意してください。表面が白化したり塗装のひび割れ、破損の原因となります。
※ドライバーの先端などで、ボディーを傷つけたりしないよう、注意してください。

3

以下の手順でバンパーを取り外してゆきます。

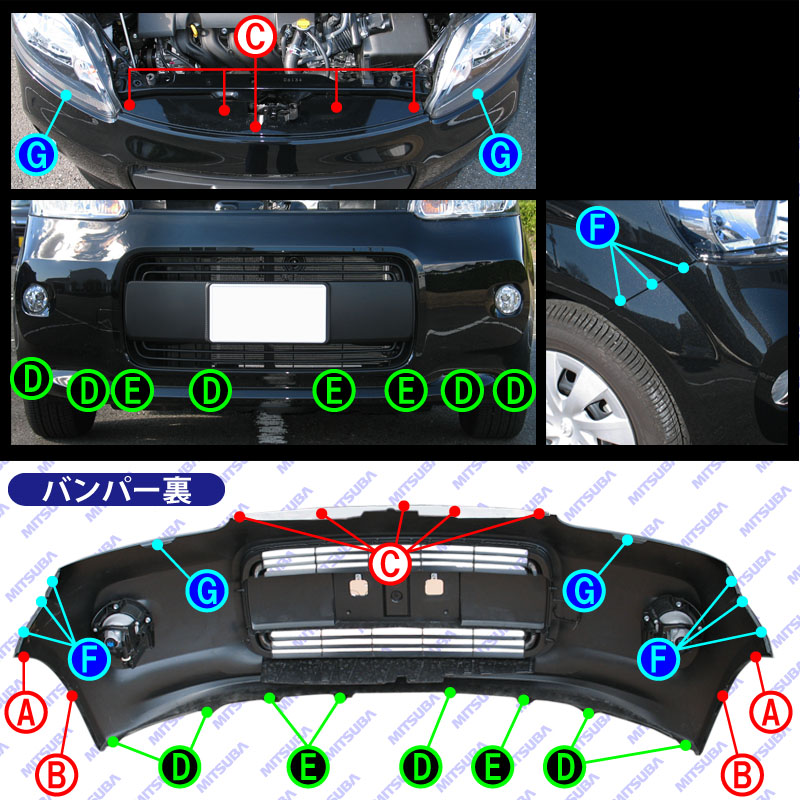

①：ボンネットを開けてバンパー下面のネジＤ（５箇所）及びネジＥ（３箇所）を外します。

②：フェンダー裏のクリップＡ（左右各１箇所）、クリップB（左右各1箇所）を外してからフックＦ（左右各３箇所）を外します。

③：バンパー上面のクリップＣ（５箇所）を外してからヘッドライト下フックＧ（左右各１箇所）を外しバンパーを引き出します。
※バンパーを引き出すとき、フォグランプのコネクターも外します。

4

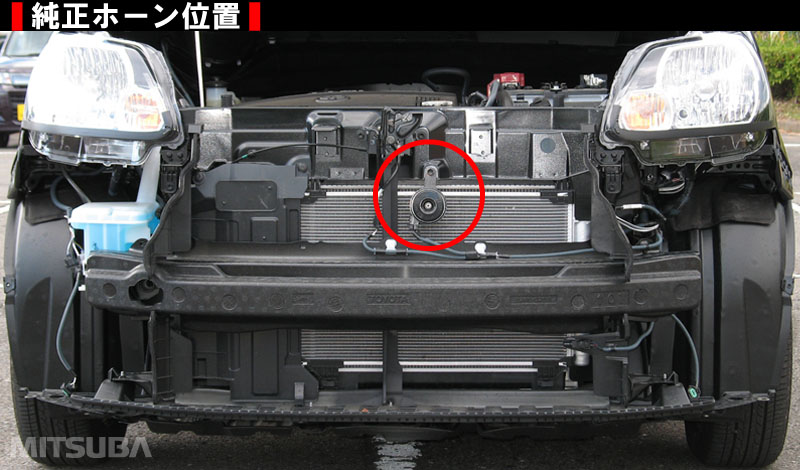

バンパーを外すと画像の位置に純正ホーン（１個）がありますので、これを外します。

※この車では純正ホーンが１個、装着されていました。また、端子数は１つでした。

5

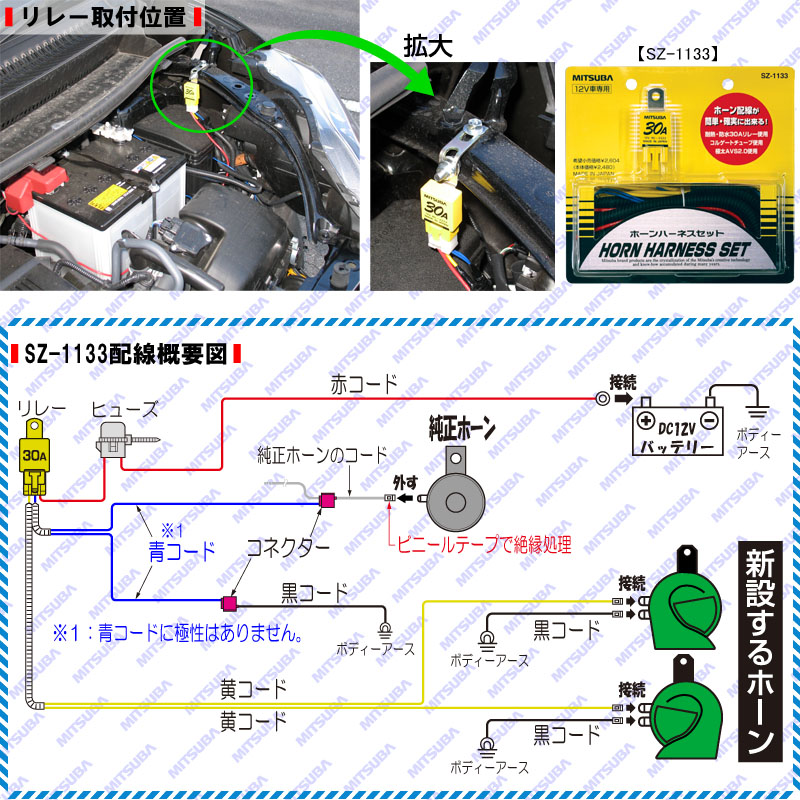

以下の手順で新設ホーンを取り付けてゆきます。

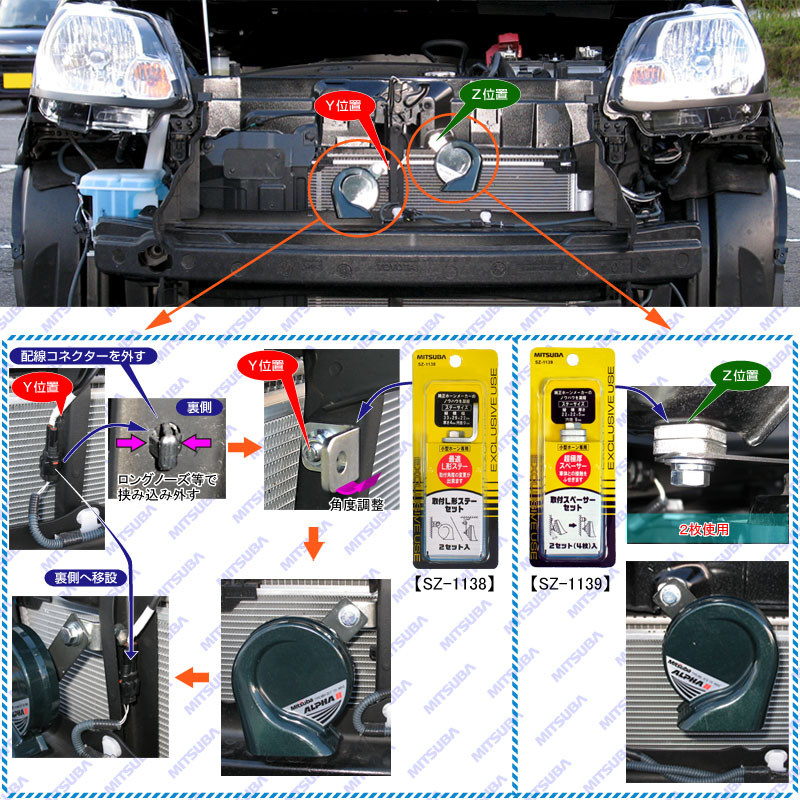

新設ホーンはＹ位置（中央のフレーム）とＺ位置（純正ホーン取付位置）へ取り付けました。
※画像は「アルファーⅡ」の取り付け例です。

１）Ｙ位置へのホーン取付手順
①：中央のフレーム側面にある配線コネクターを一旦取り外します。
②：取り外した配線コネクターの上にあるＹ位置のサービスホールへ当社製ＳＺ－１１３８（取付Ｌ形ステーセット）を使用して仮止めします。
③：ホーンを取り付けます。このとき、ホーンが車体フレーム等と干渉しないようにほんのわずかＬ形ステーの取付角度（傾斜）調整を行います。調整ができたら、Ｌ形ステーの本締めを行いフレームへ固定します。
④：①で外した配線コネクターを裏側へ移設します。

２）Ｚ位置へのホーン取付手順
①：Ｚ位置（純正ホーン取付位置）へ当社製ＳＺ-１１３９（取付スペーサーセット）を２枚使用してホーンを取り付けます。
