ホーンの配線方法

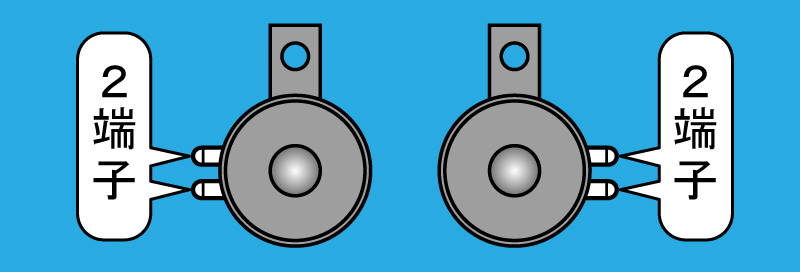

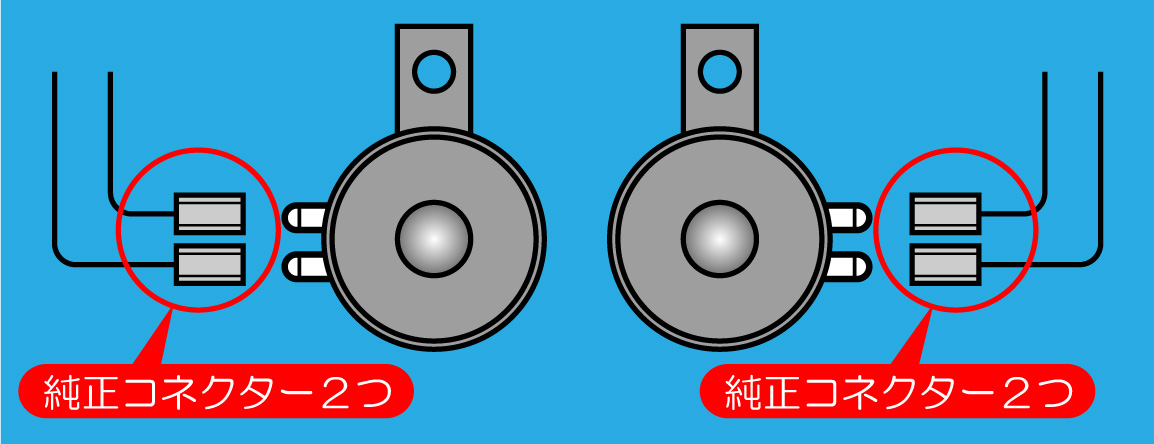

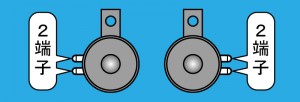

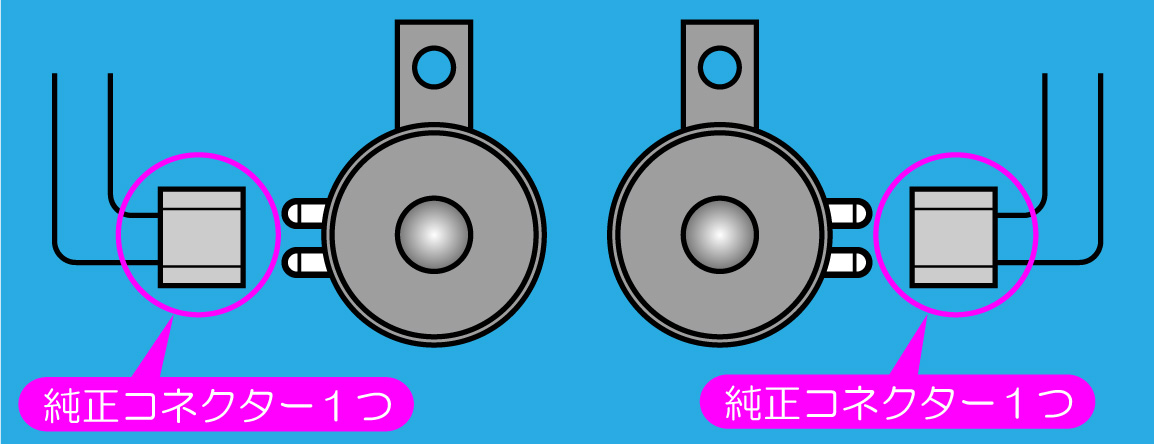

①：純正ホーンが２つで、各々のホーンに端子が２つあるタイプ

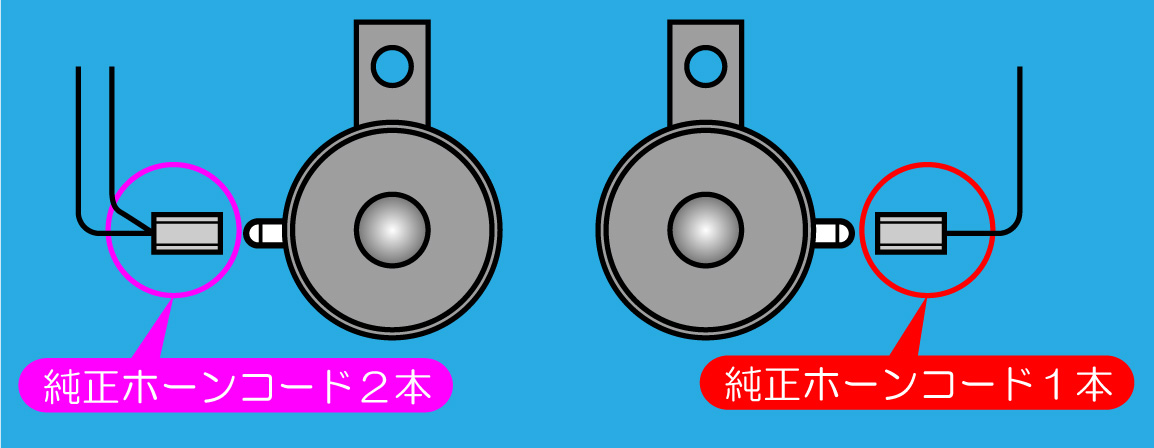

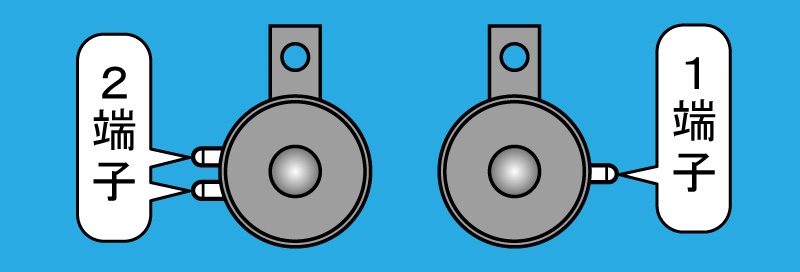

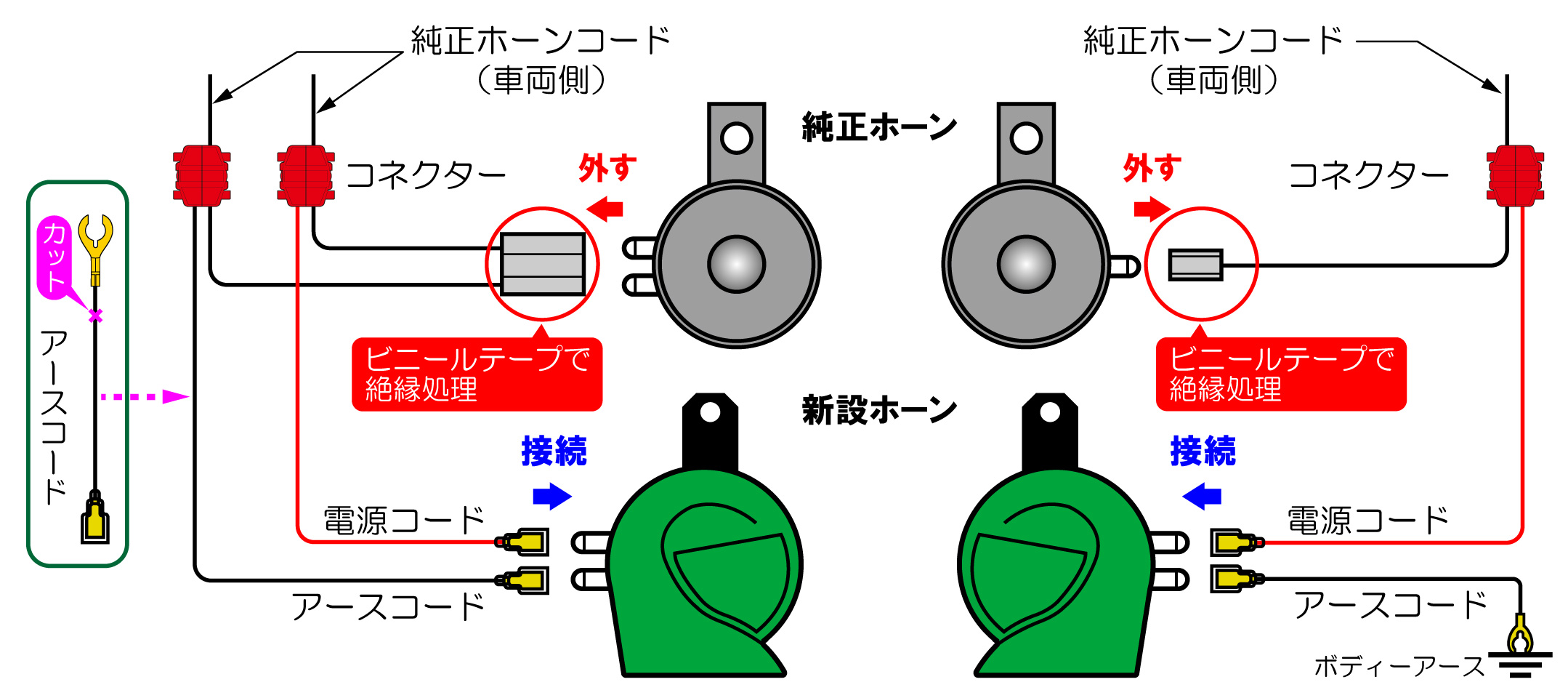

②：純正ホーンが２つで、ホーンに端子が２つと１つの組み合わせのタイプ

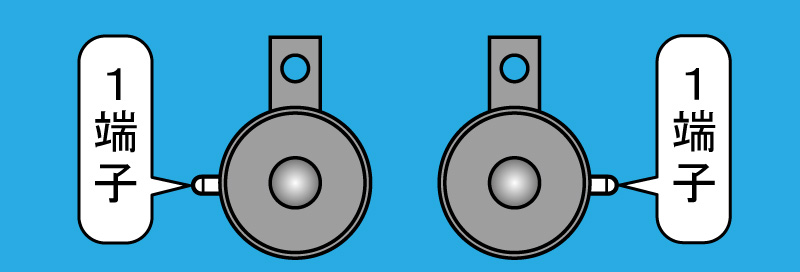

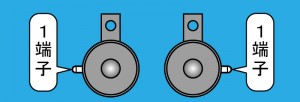

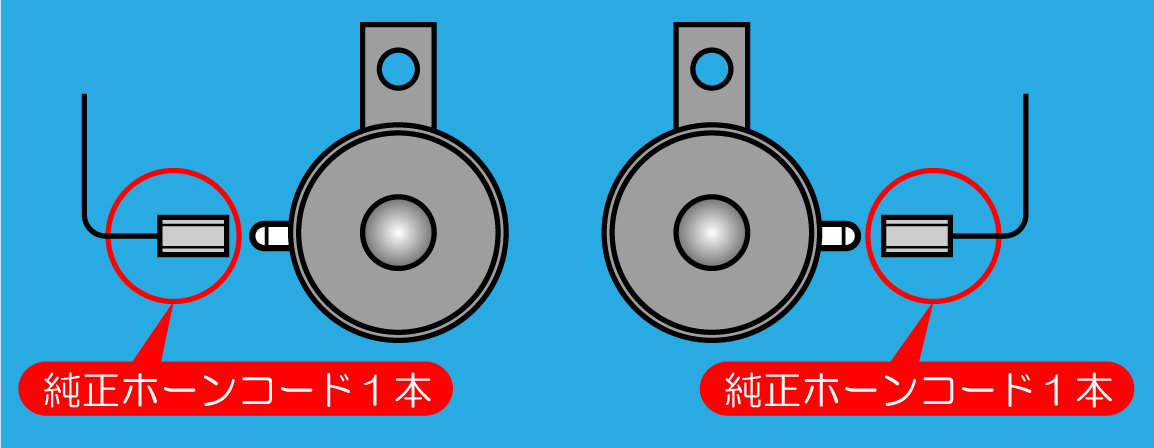

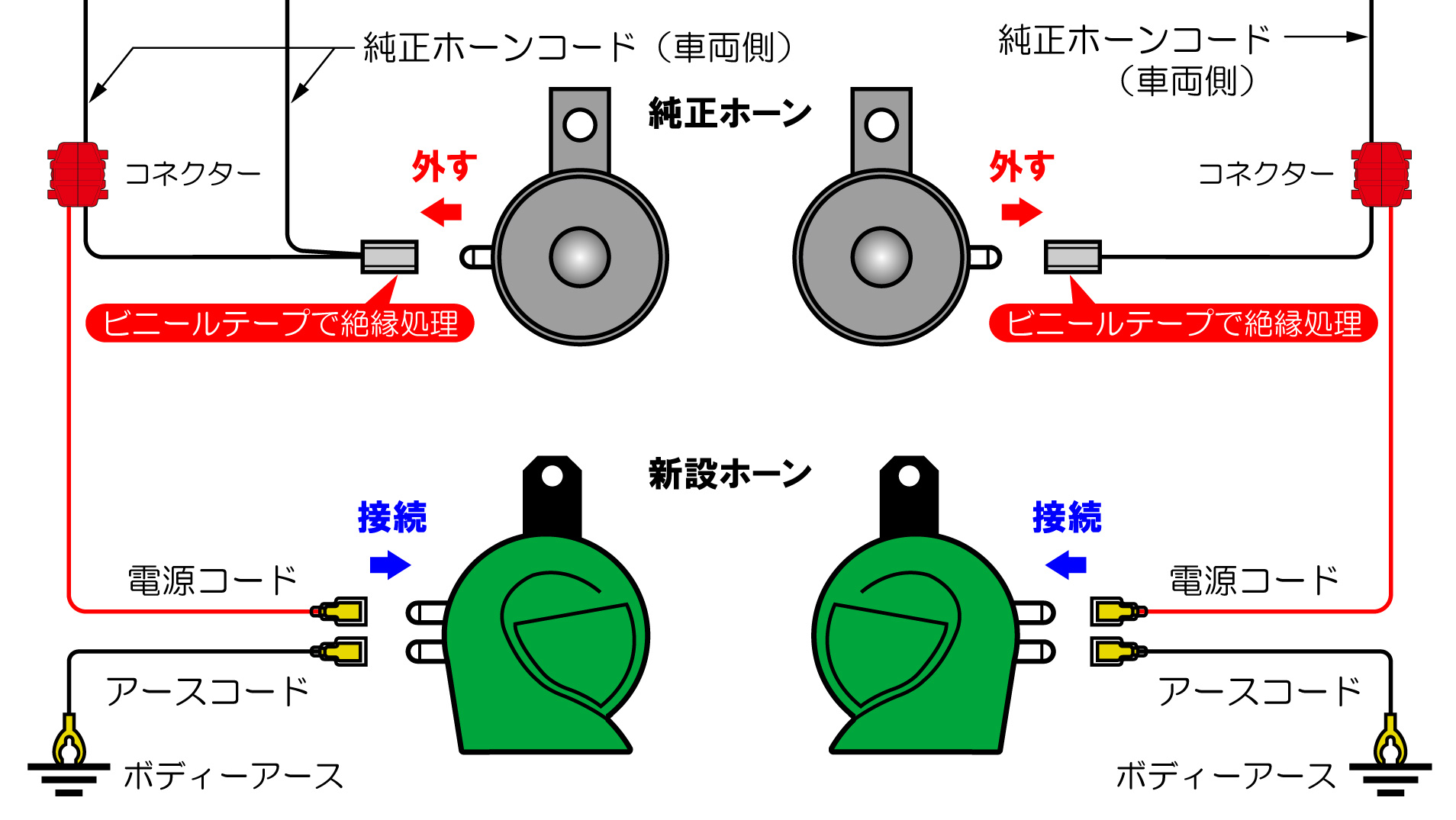

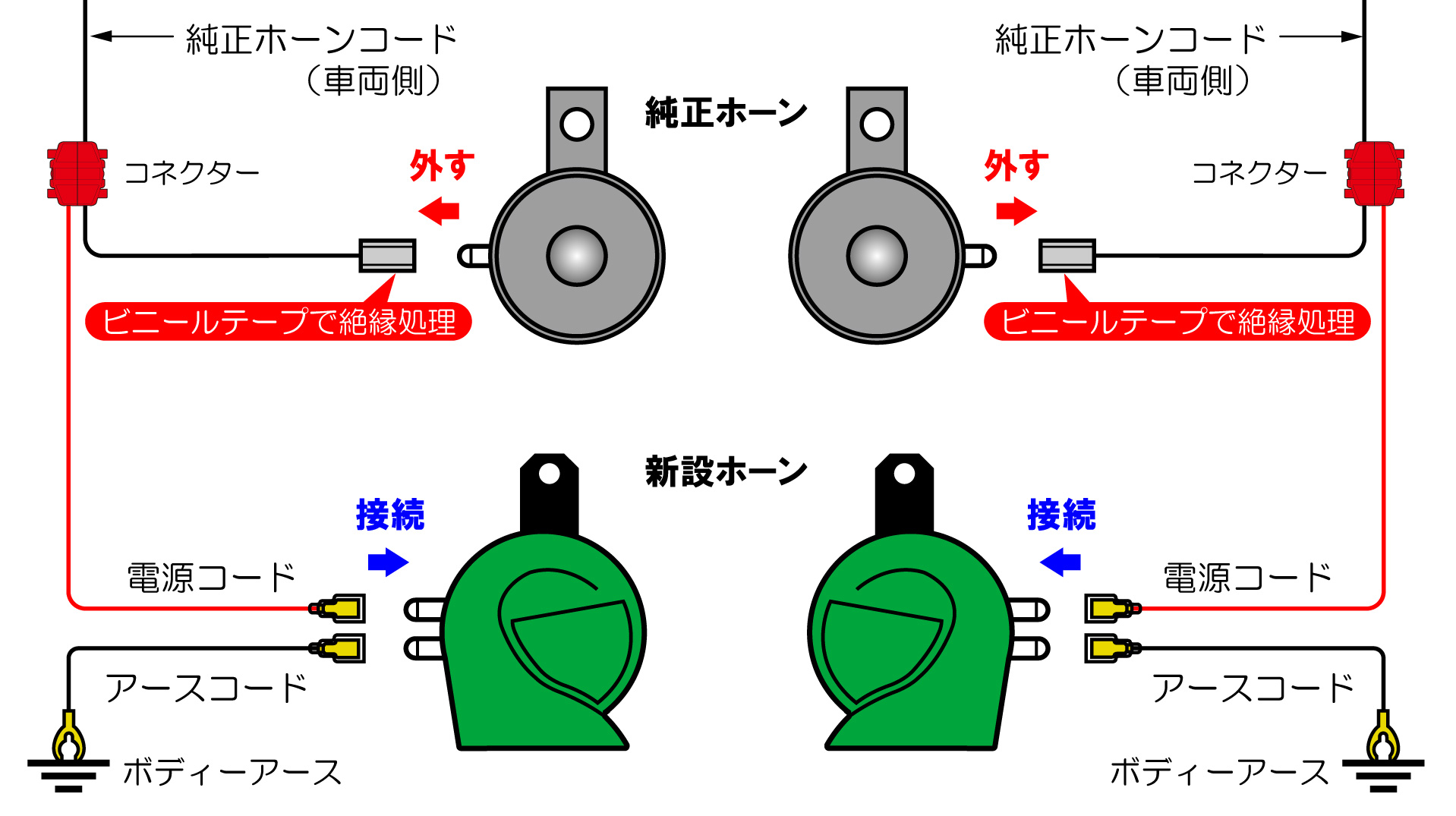

③：純正ホーンが２つで、各々のホーンに端子が１つあるタイプ

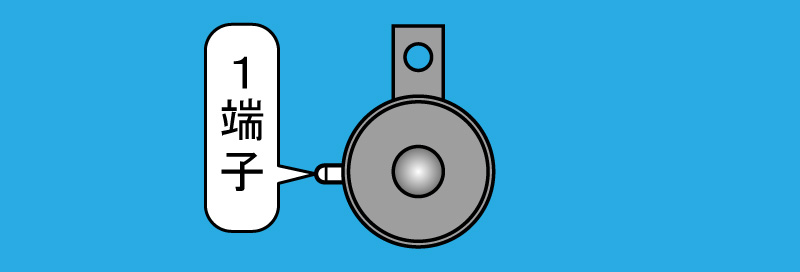

④：純正ホーンが１つで、ホーンに端子が１つあるタイプ
※シングルホーンを取り付ける場合は、上記③を参考にして取り付けを行なってください。

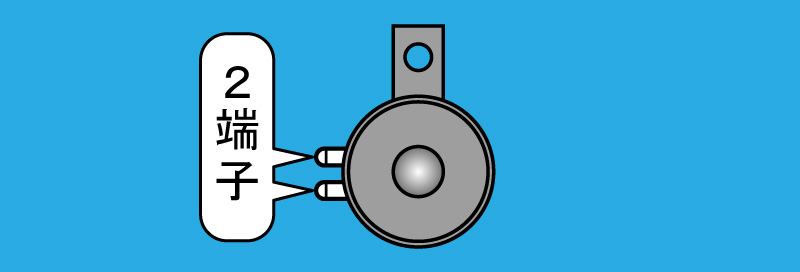

⑤：純正ホーンが１つで、ホーンに端子が２つあるタイプ
※シングルホーンを取り付ける場合は、上記①を参考にして取り付けを行なってください。

純正ホーンが、上記①～⑤のいずれかのタイプに当てはまる方へお進みください。

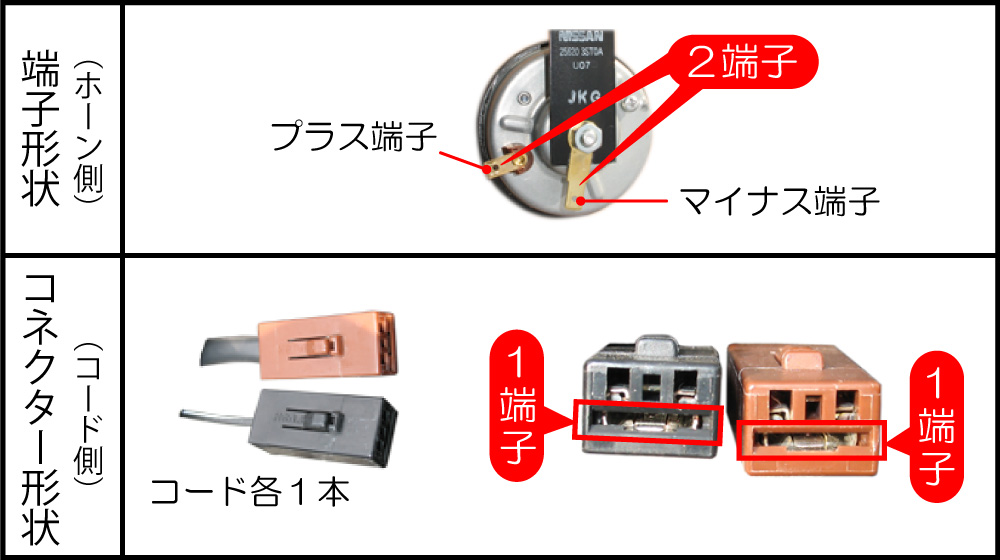

【２端子ホーン】

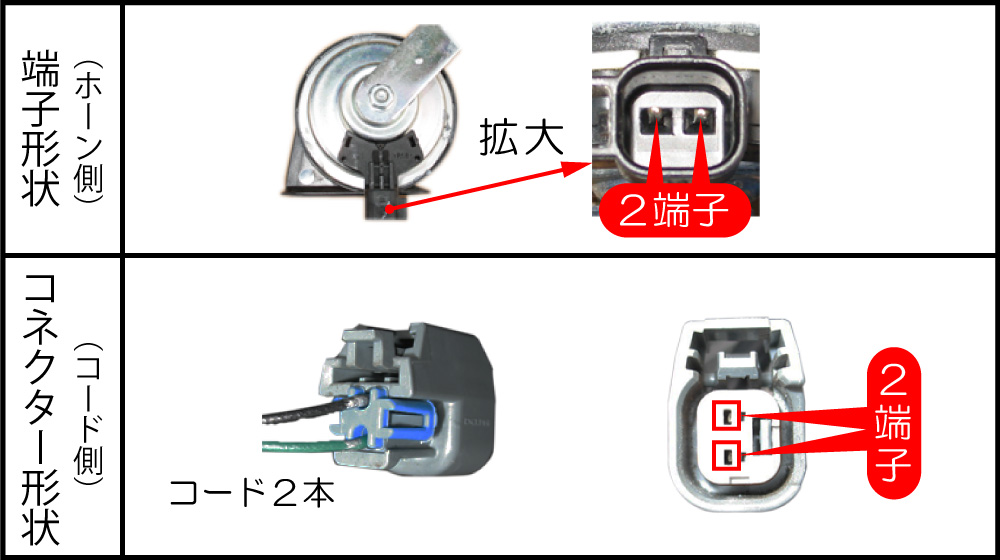

①：2端子純正ホーン

②：２端子純正ホーン

【１端子ホーン】

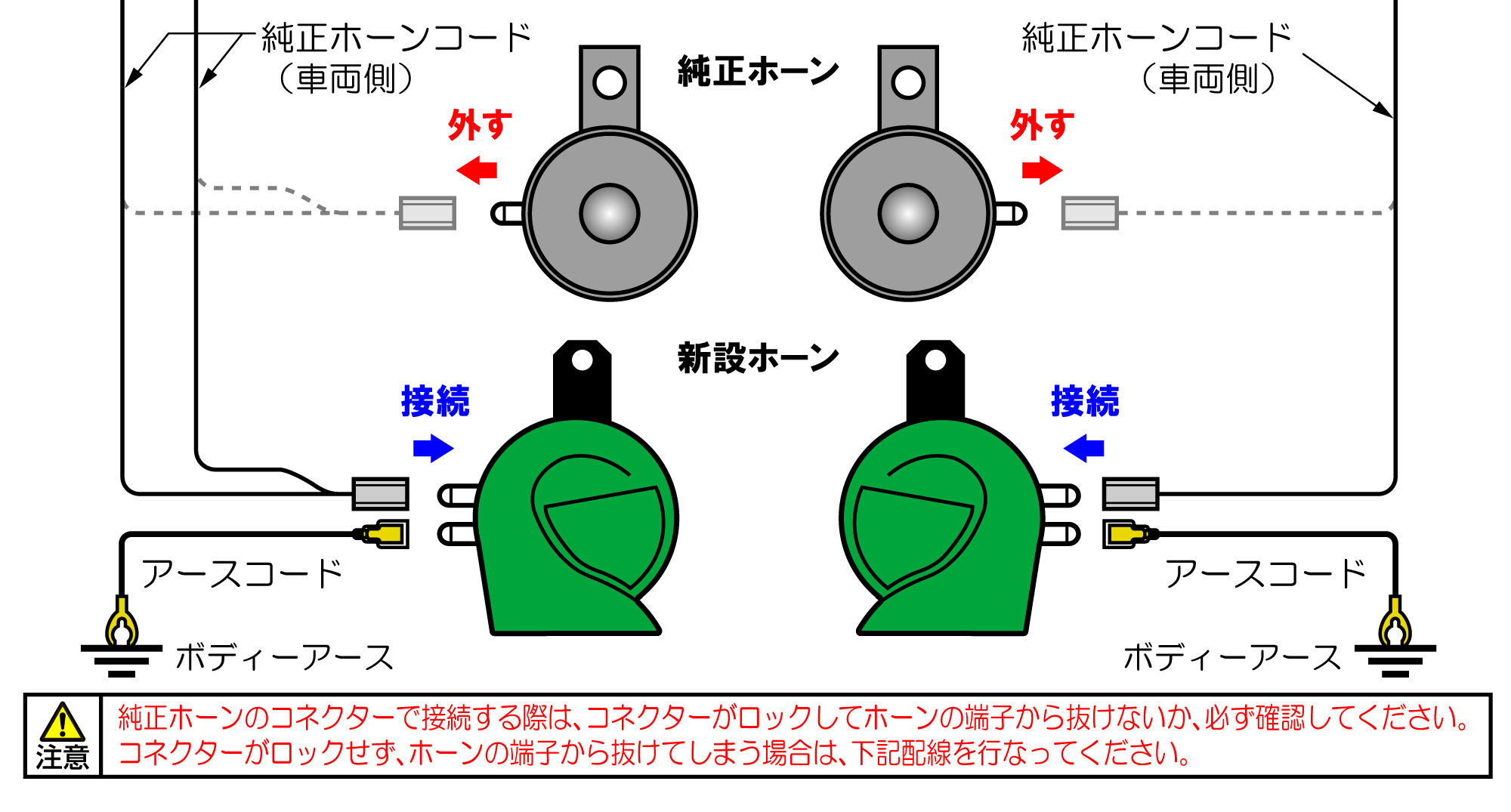

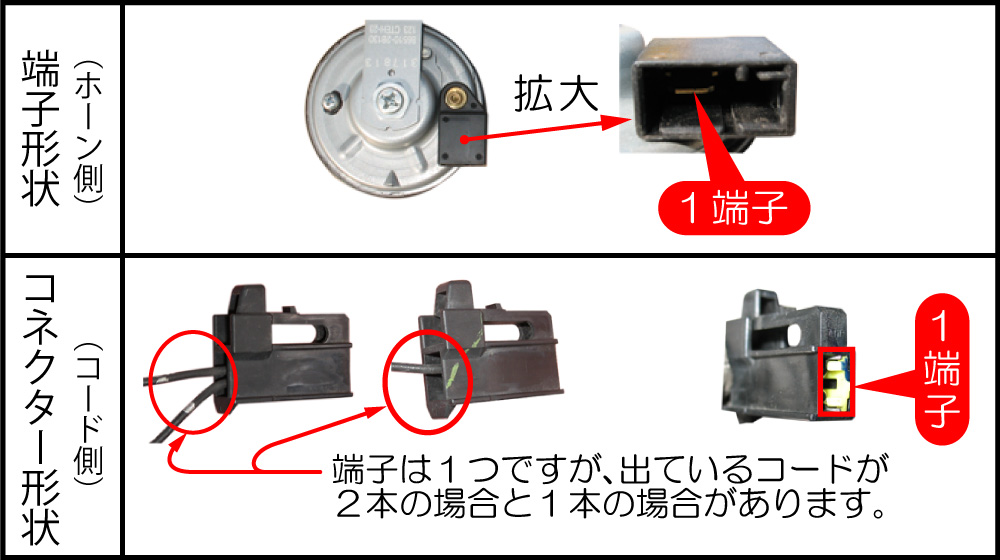

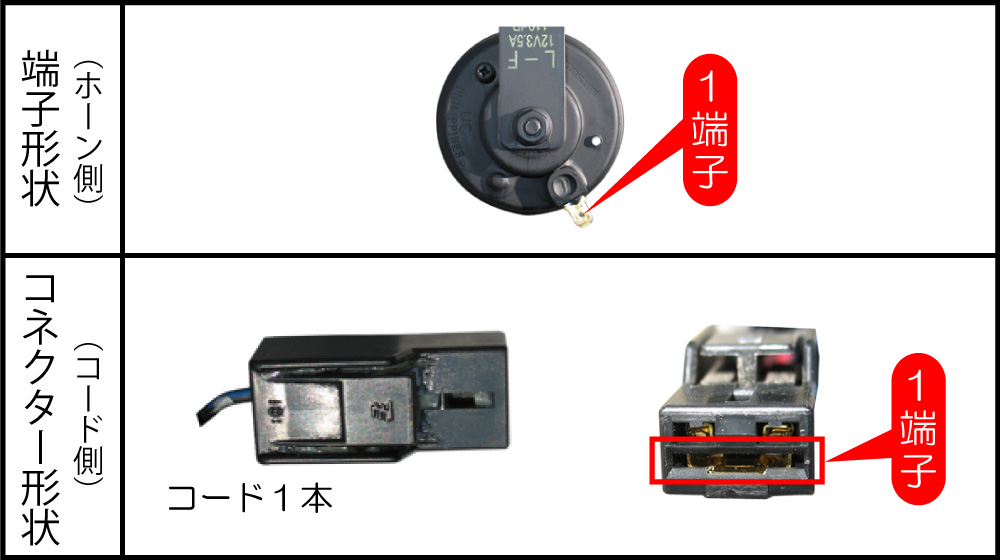

③：１端子純正ホーン

④：１端子純正ホーン

⑤：１端子純正ホーン

純正ホーンのコネクターで 「接続出来ない」 「ロックせず抜けてしまう」 場合やコードを延長して配線する場合には 「純正変換コード（SZ-115Xシリーズ）」 や 「ラクラク取付セット（SZ-1131）」を使用すると簡単に配線が行なえます。詳細については

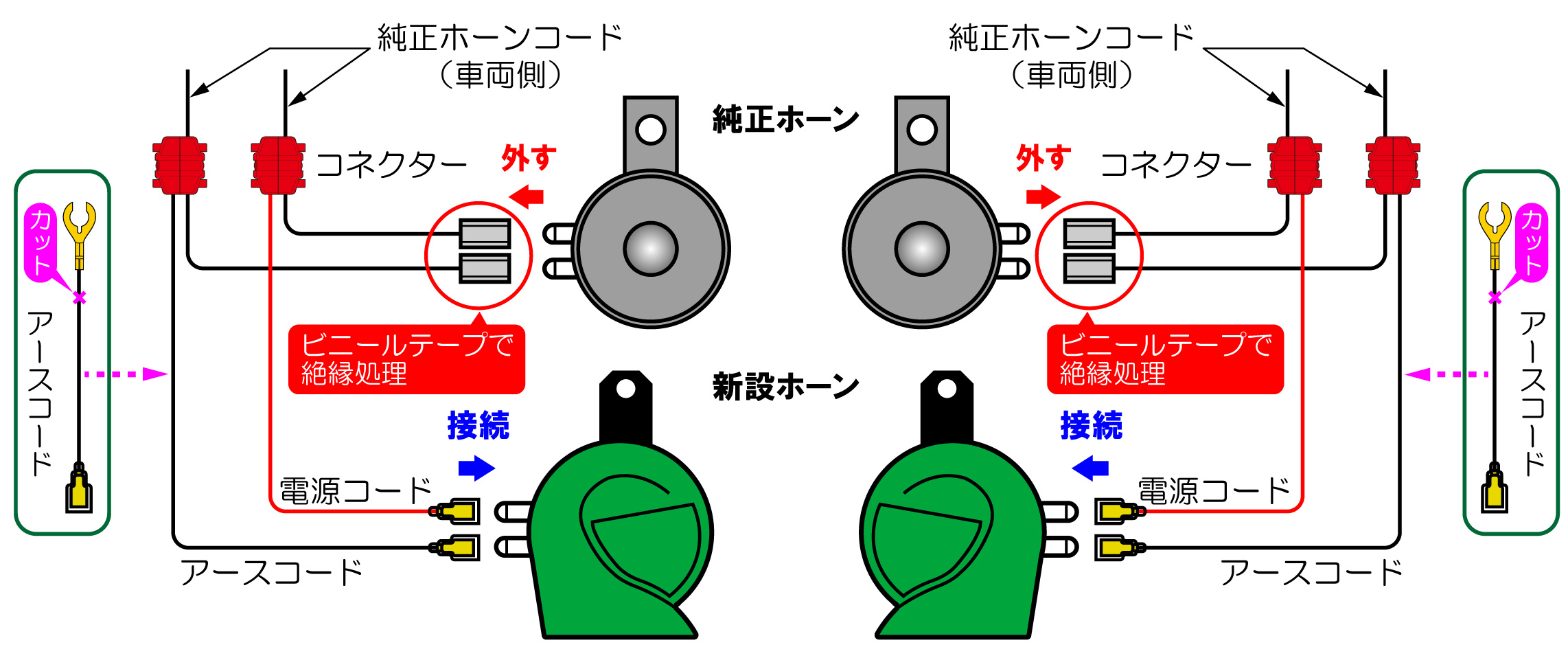

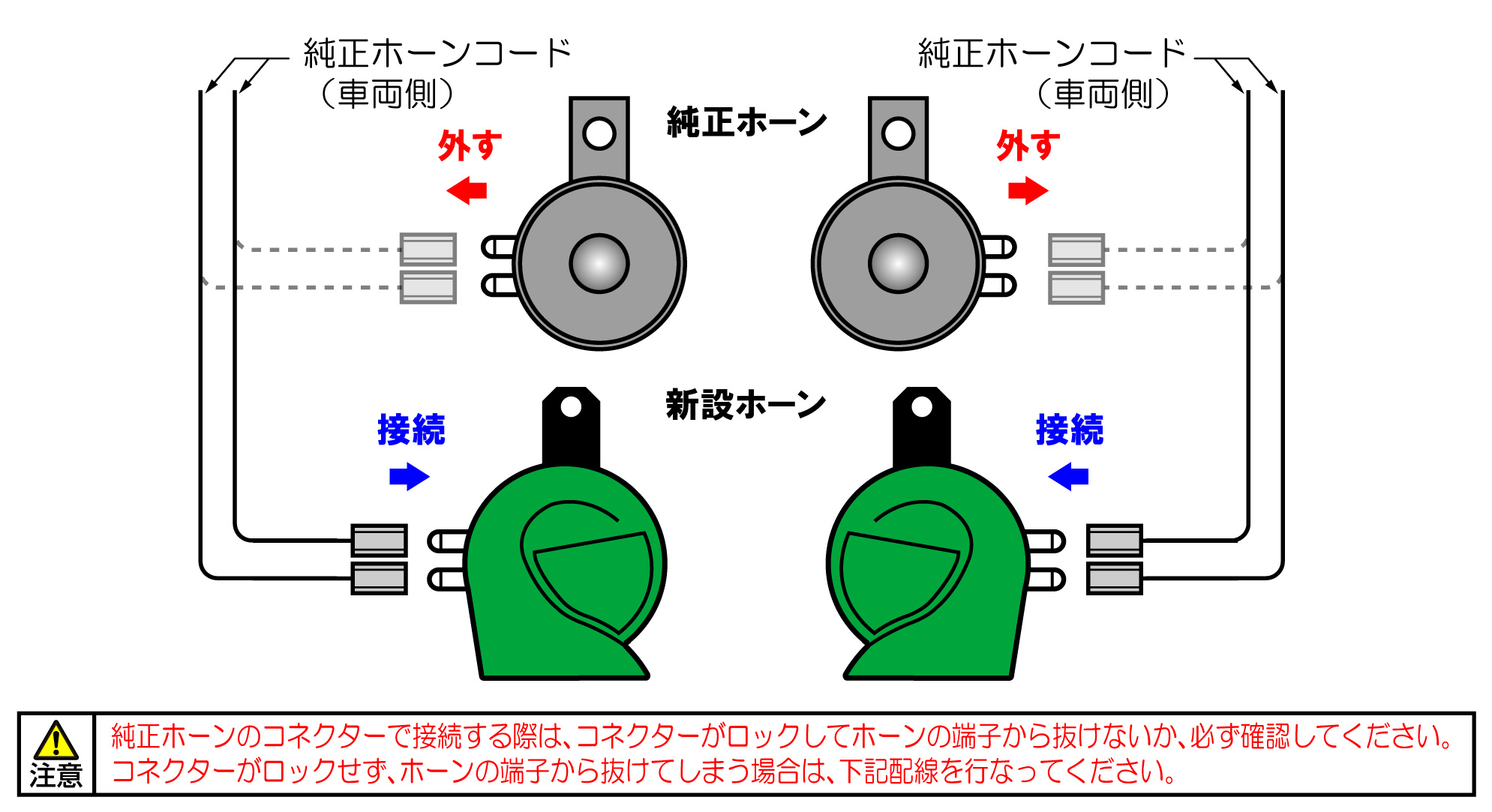

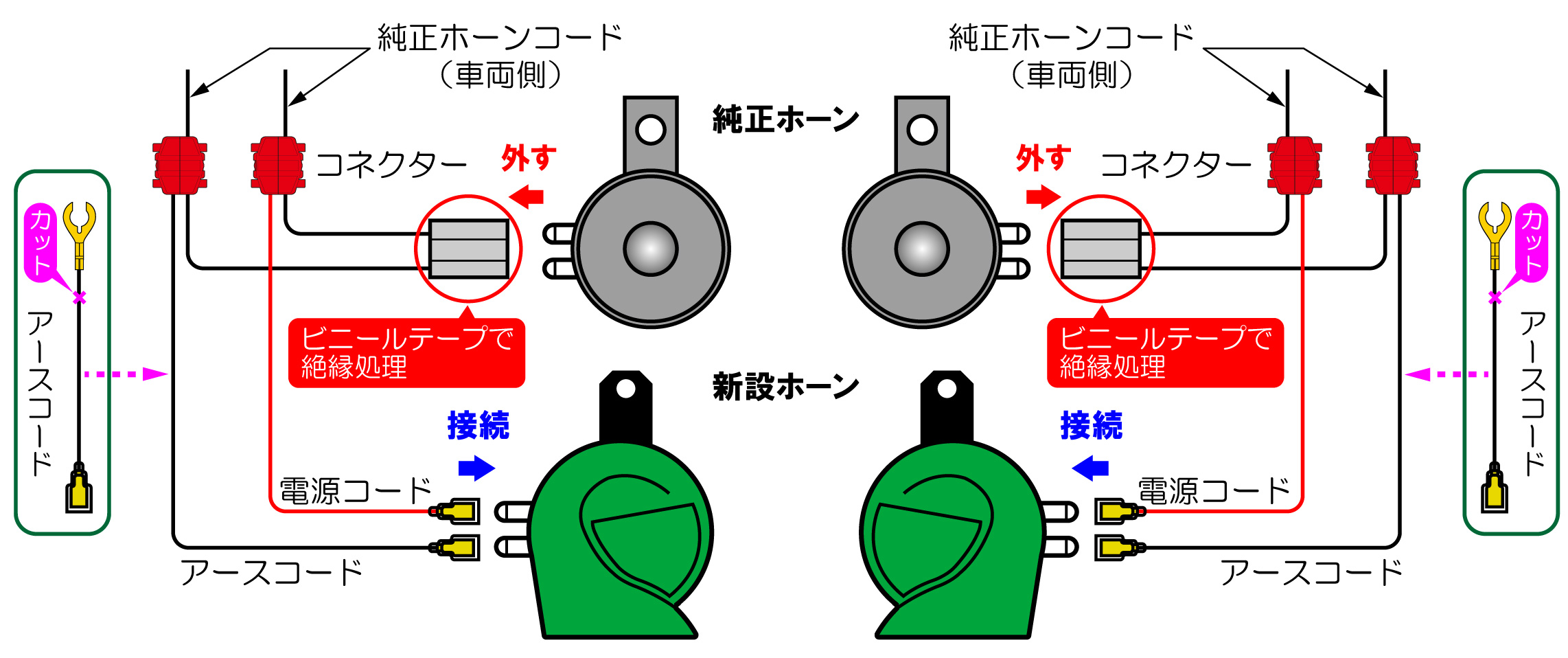

①：配線方法１

②：配線方法２
車両側の純正ホーン配線コネクター形状が、上記①のコネクター形状と異なる場合には、「ラクラク取付セット（SZ-1131）」を使用して配線します。

当社製の純正変換コードは、純正コードを傷めずにホーンを簡単に配線することが出来ます。ご使用頂くには、純正ホーンに繋がる車両側のコネクター形状が、上記①の形状に当てはまることが必要となります。
なお、お取り付け頂くお車によっては、ご使用頂けない場合がありますので、純正ホーンに繋がる車両側のコネクター形状を事前に確認してください。
※車種毎の適合可否についての情報等は、当社では調査しておりませんので、ご提供出来ません。

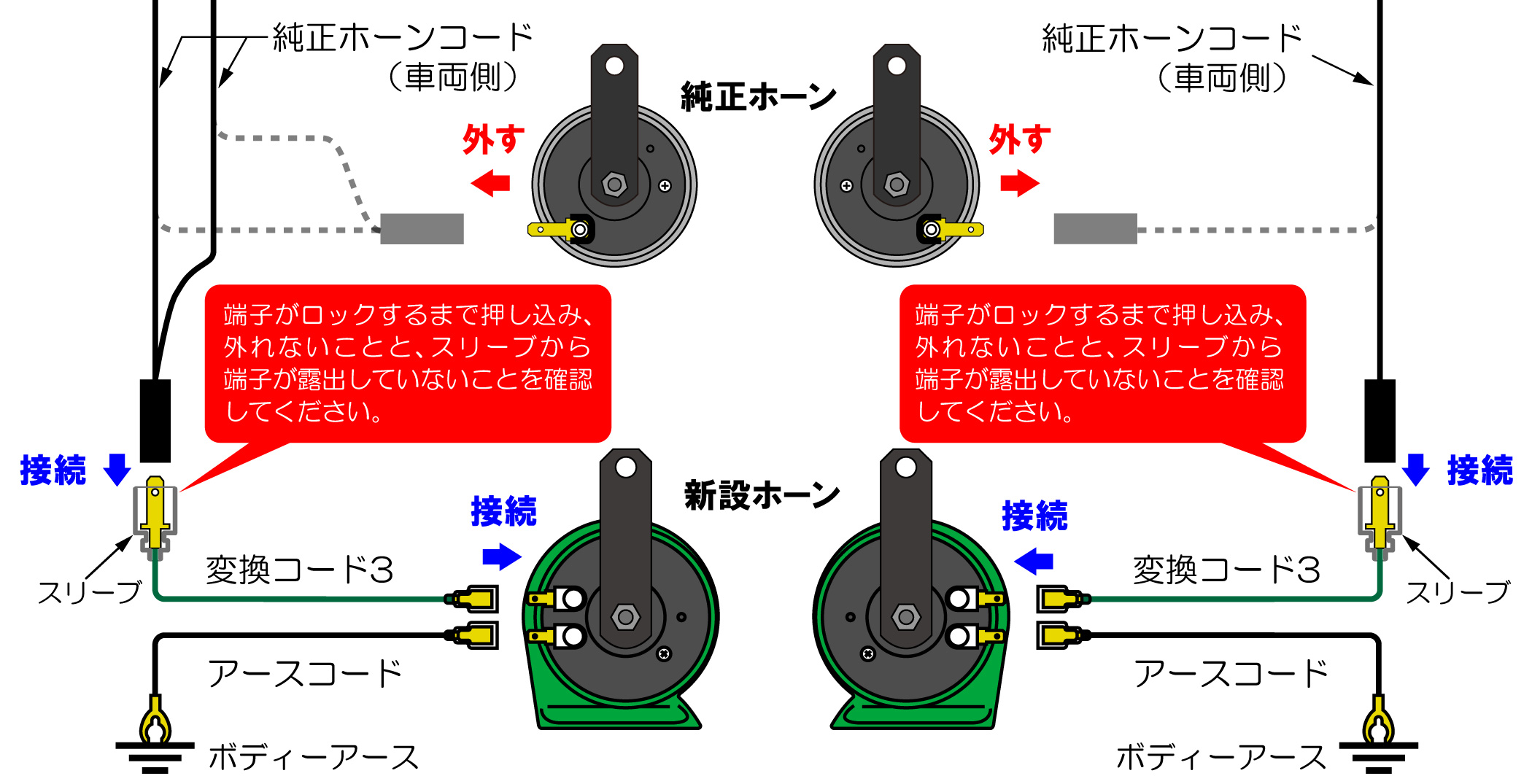

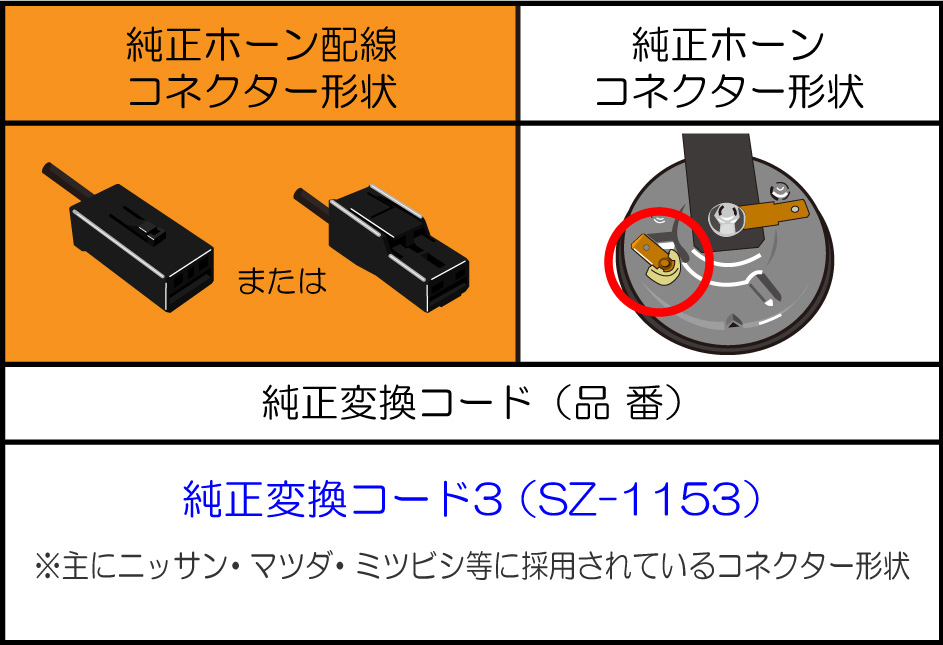

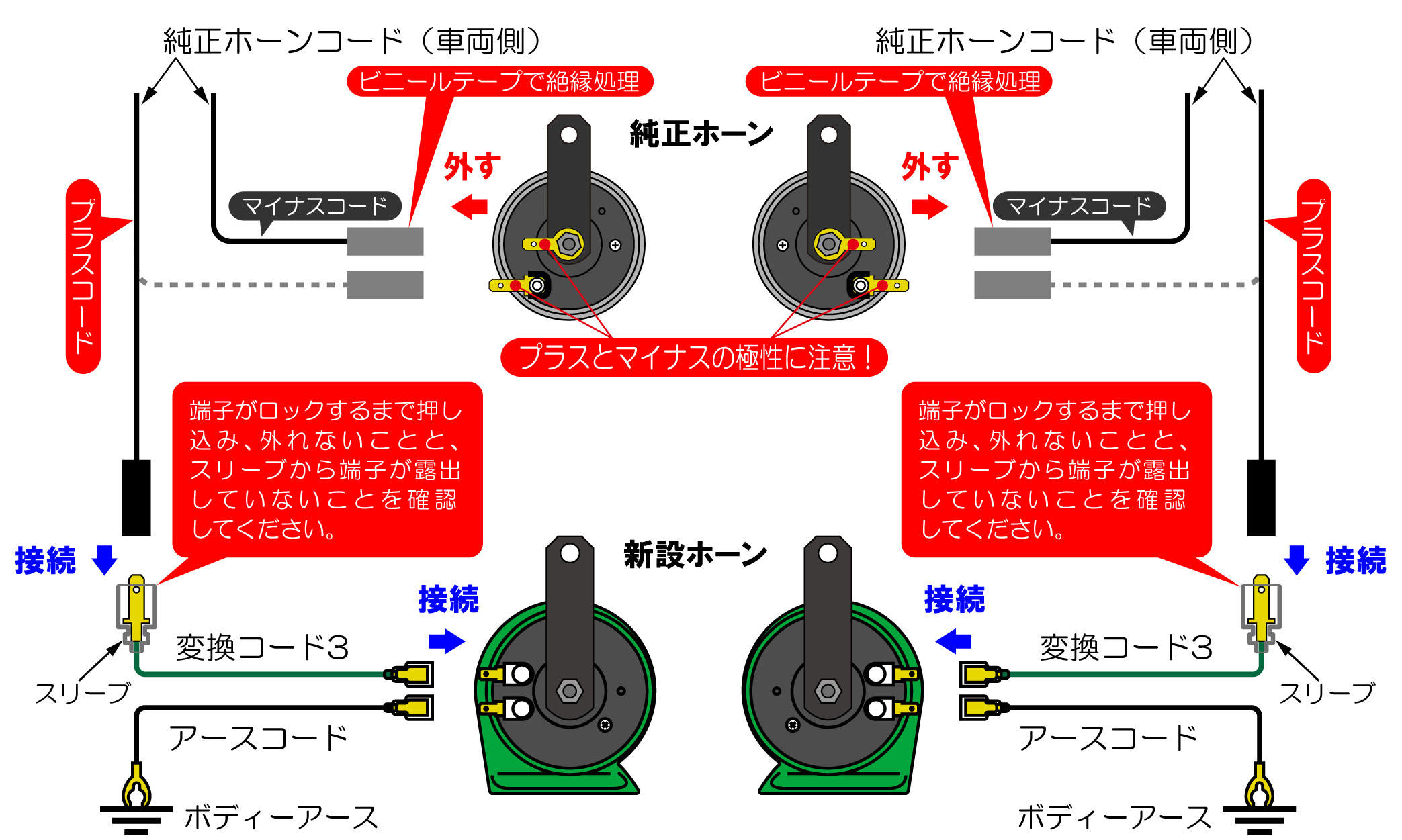

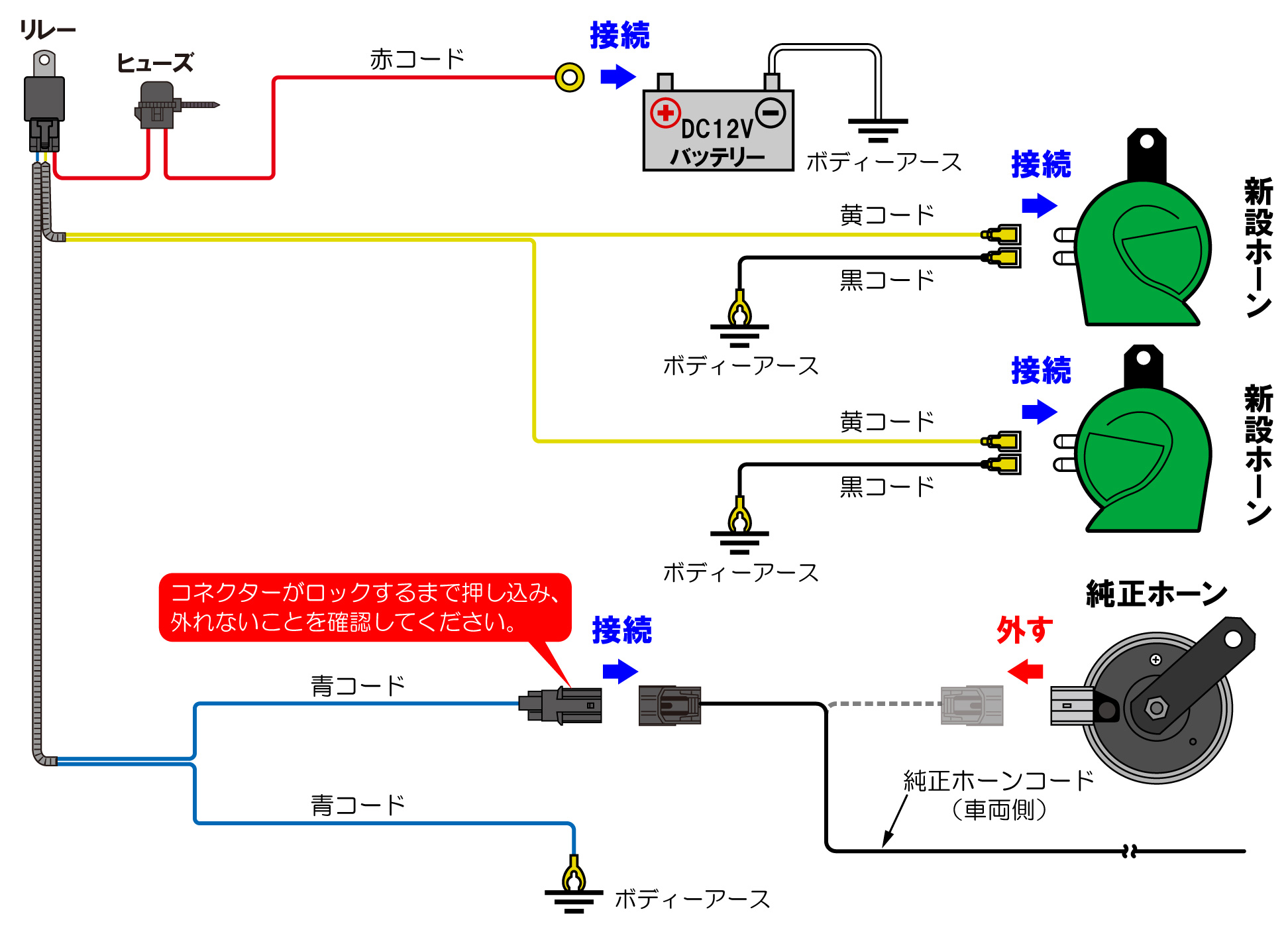

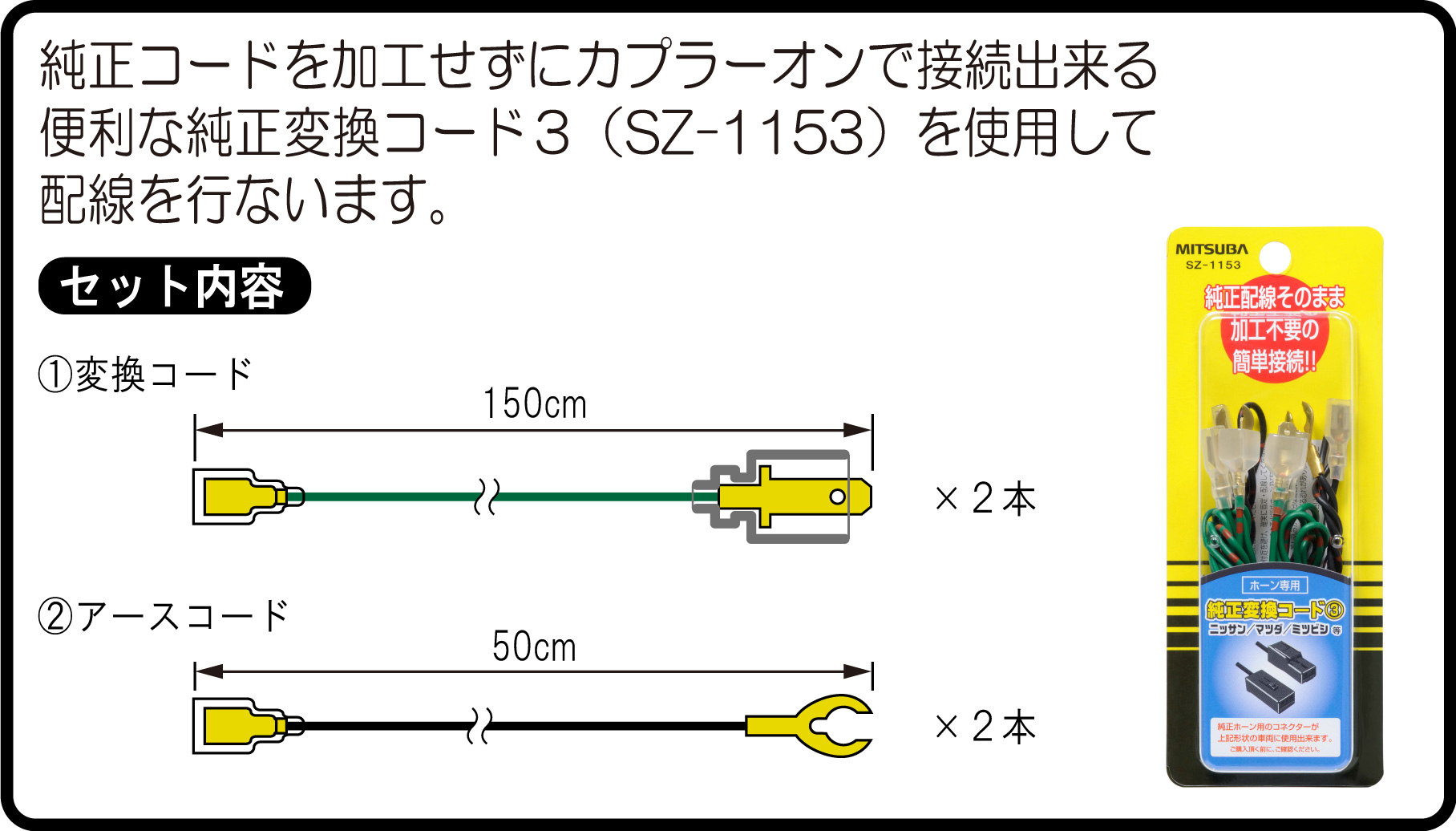

純正変換コード３（SZ-1153）を使用すれば、純正ホーンコードに加工を加えることなく、そのままカプラ―オンで簡単に接続が行なえます。

純正ホーンのコネクターで 「接続出来ない」 「ロックせず抜けてしまう」 場合やコードを延長して配線する場合には、ラクラク取付セット（SZ-1131）を使用すると簡単に配線が行なえます。

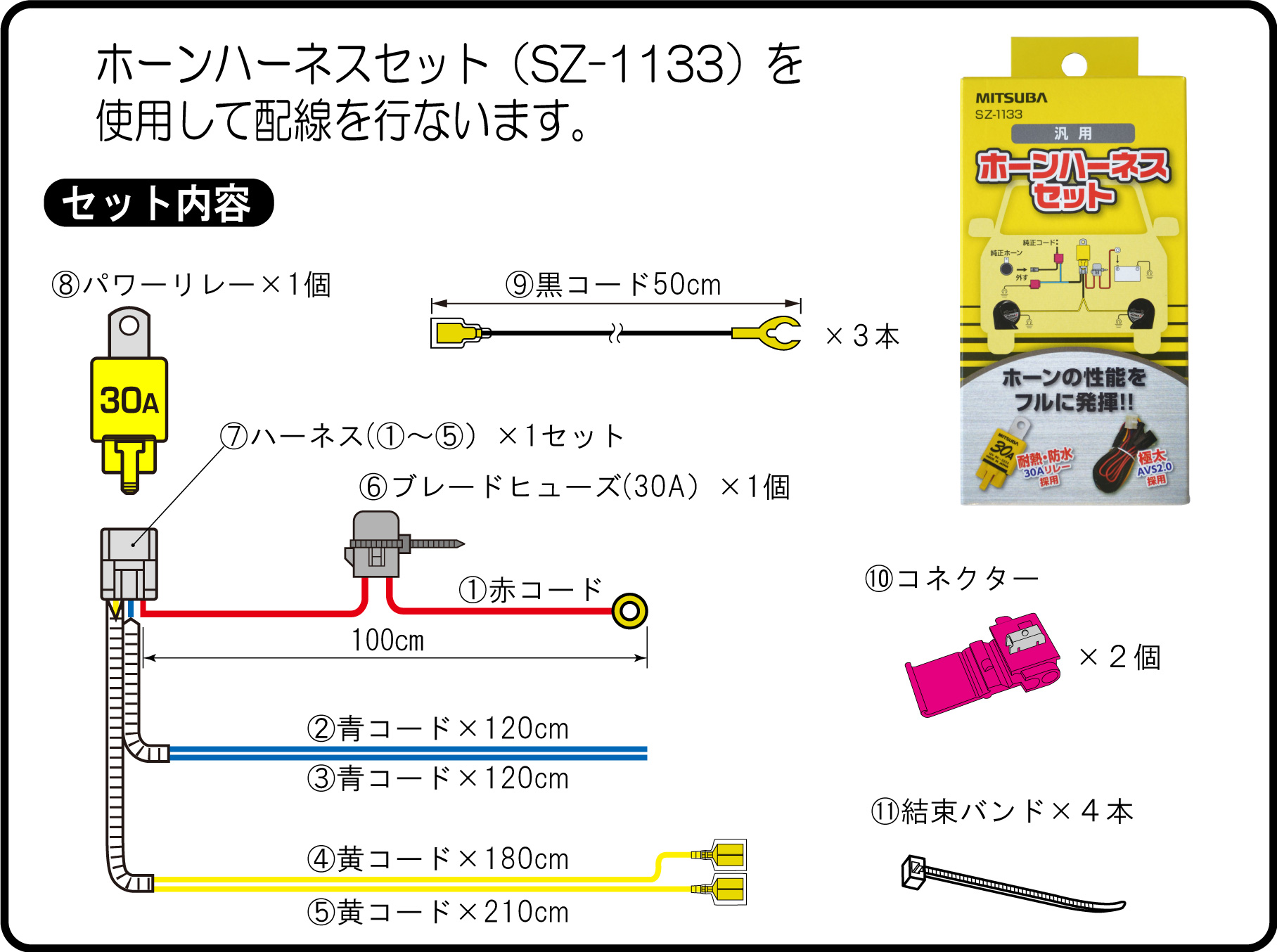

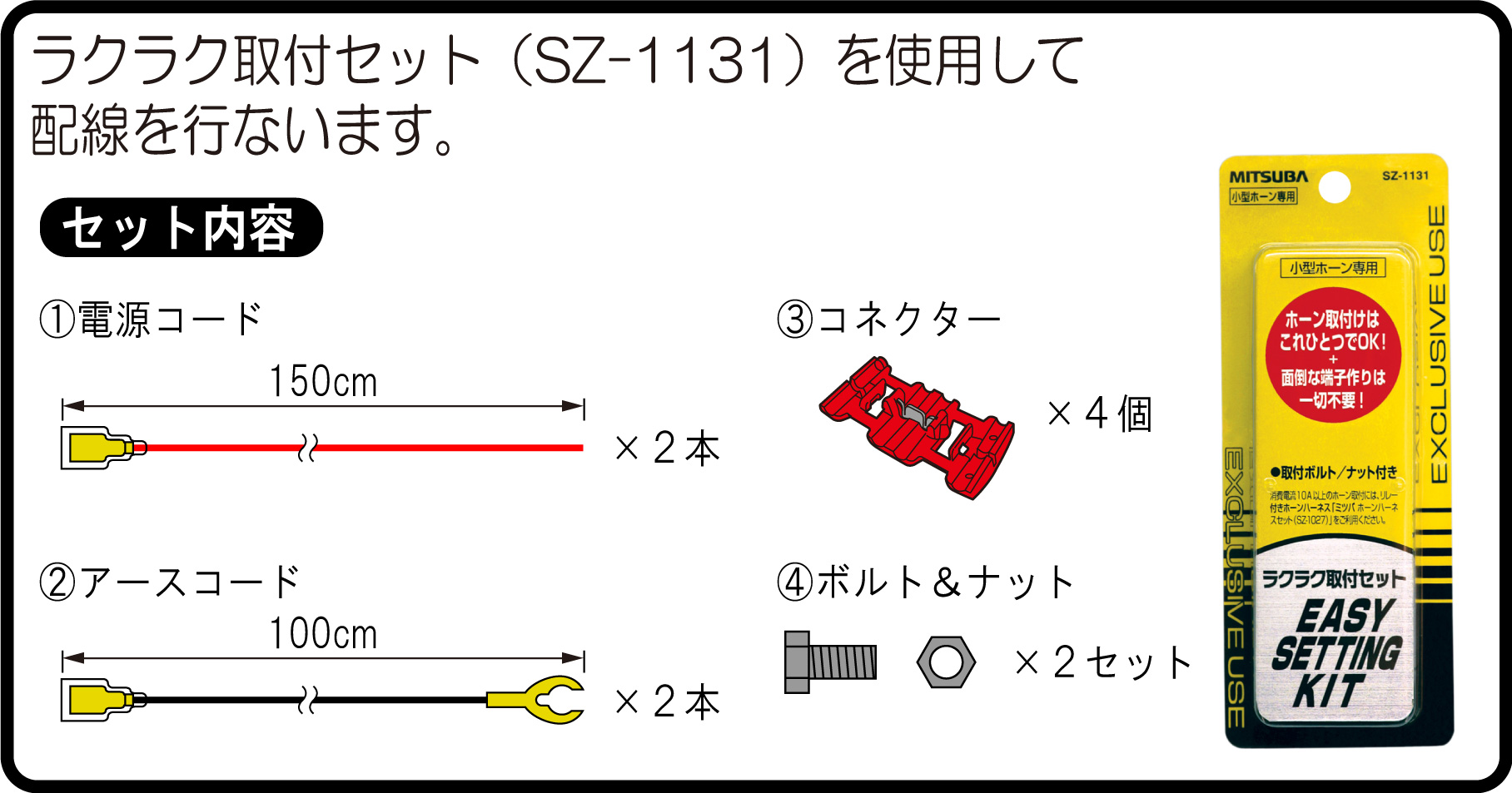

ラクラク取付セット（SZ-1131）を使用すれば、簡単に配線が行なえます。

ラクラク取付セット（SZ-1131）を使用すれば、簡単に配線が行なえます。

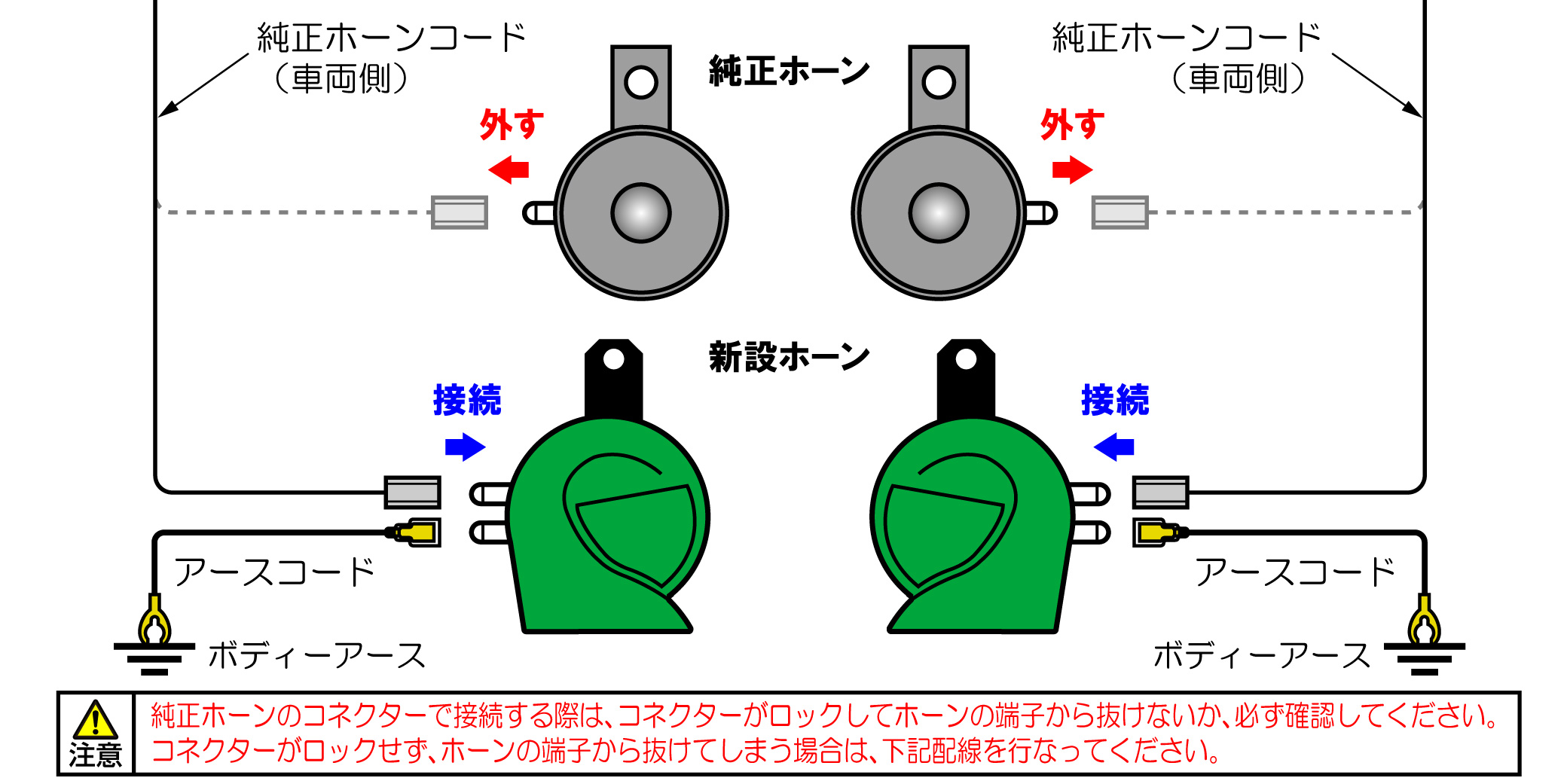

純正ホーンのコネクターで 「接続出来ない」 「ロックせず抜けてしまう」 場合やコードを延長して配線する場合は「純正変換コード（SZ-115Xシリーズ）」や「ラクラク取付セット（SZ-1131）」を使用すると簡単に配線が行なえます。配線方法については

①：配線方法１

②：配線方法２

③：配線方法３

④：配線方法４
車両側の純正ホーン配線コネクター形状が、上記①～③のコネクター形状と異なる場合には、「ラクラク取付セット（SZ-1131）」を使用して配線します。

当社製の純正変換コードは、純正コードを傷めずにホーンを簡単に配線することが出来ます。ご使用頂くには、純正ホーンに繋がる車両側のコネクター形状が、上記①～③のいずれかの形状に当てはまることが必要となります。
なお、お取り付け頂くお車によっては、ご使用頂けない場合がありますので、純正ホーンに繋がる車両側のコネクター形状を事前に確認してください。
※車種毎の適合可否についての情報等は、当社では調査しておりませんので、ご提供出来ません。

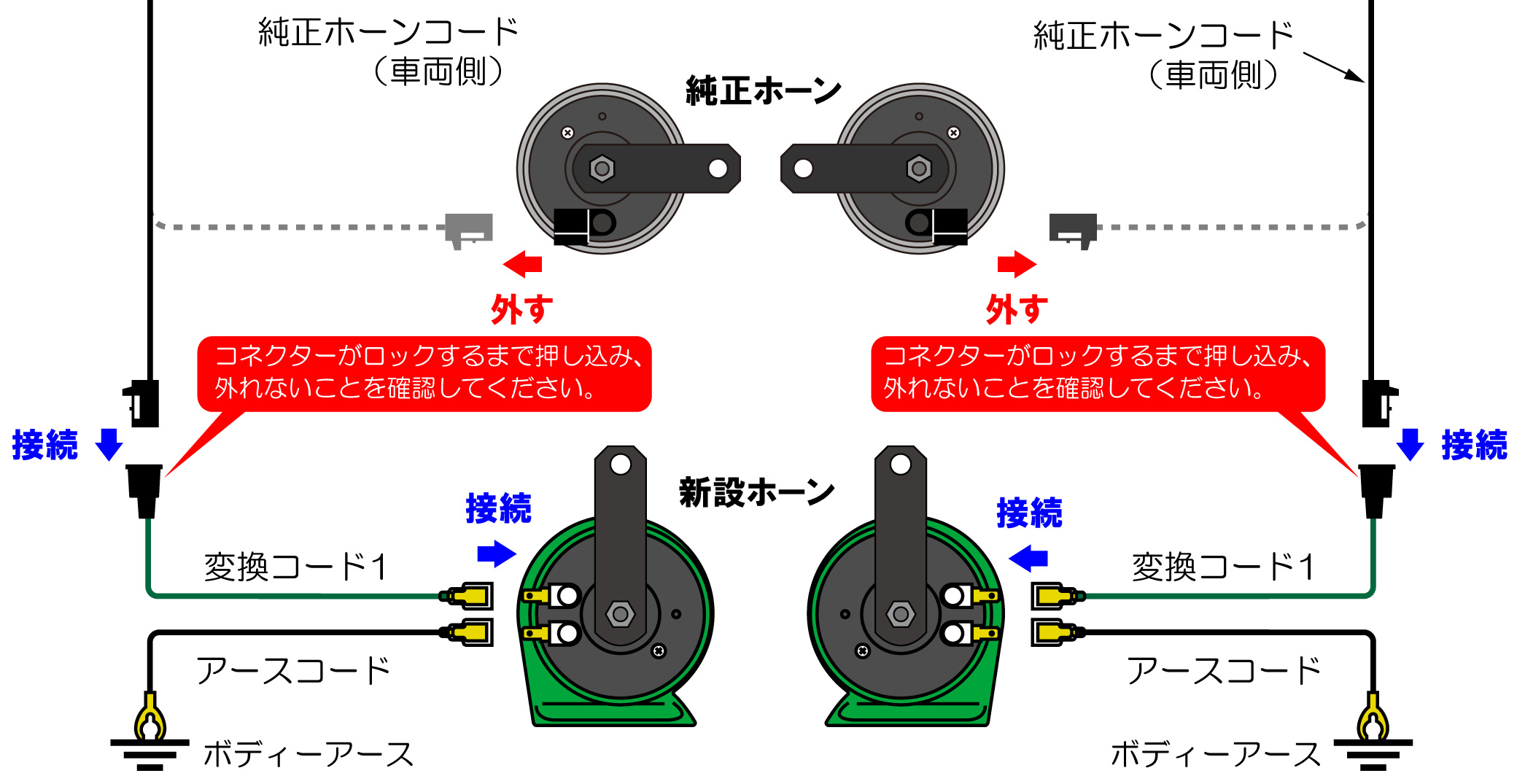

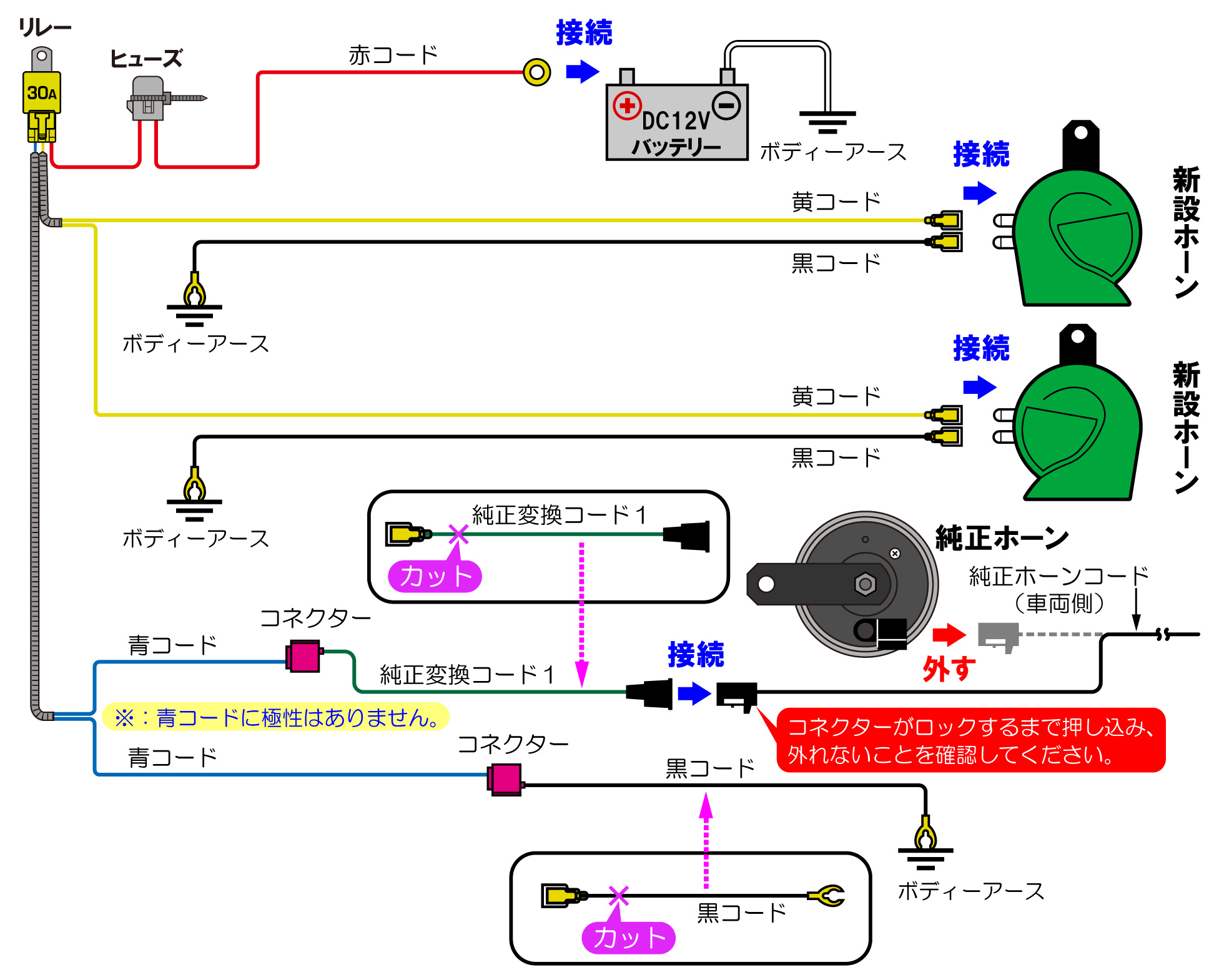

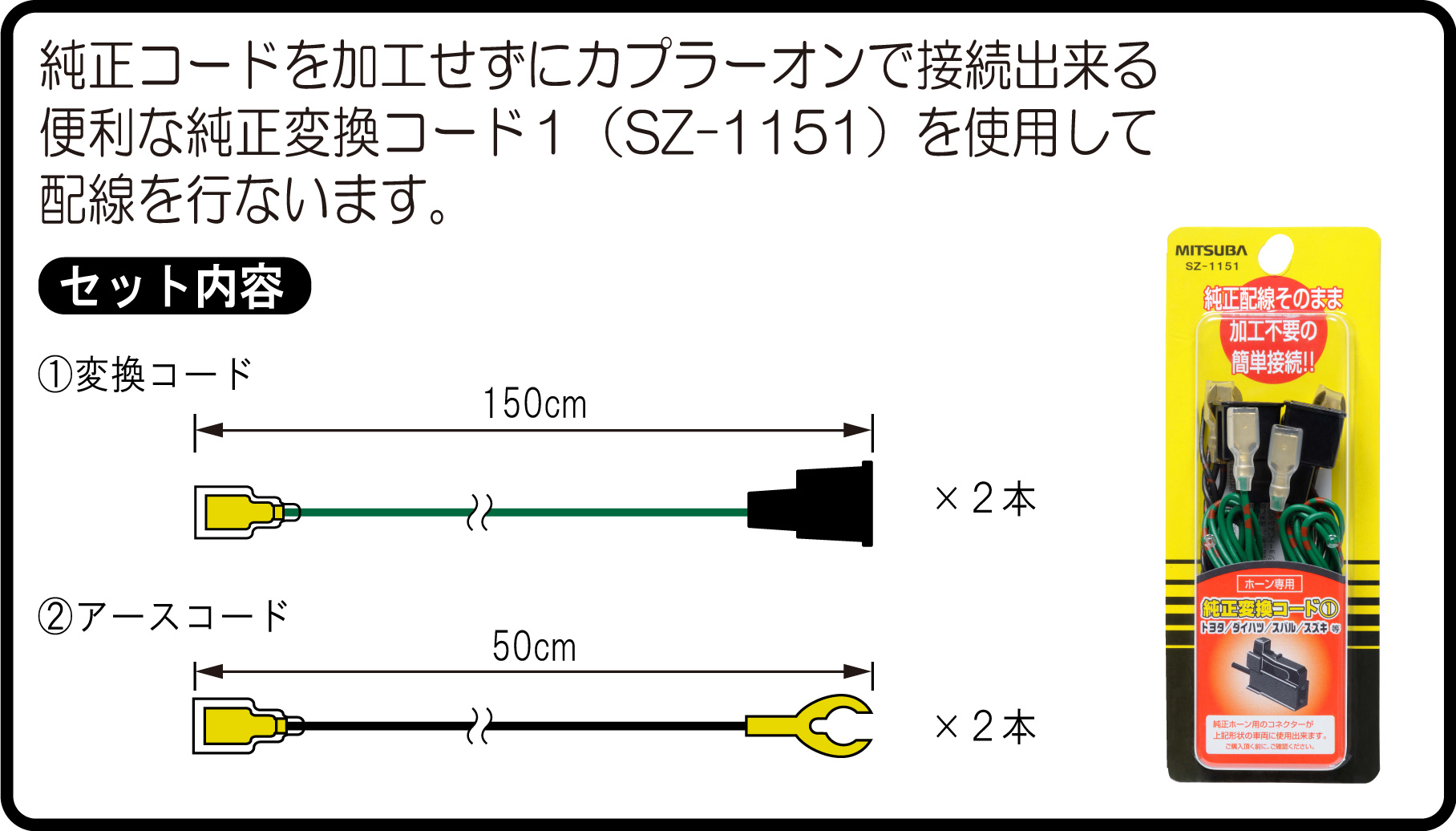

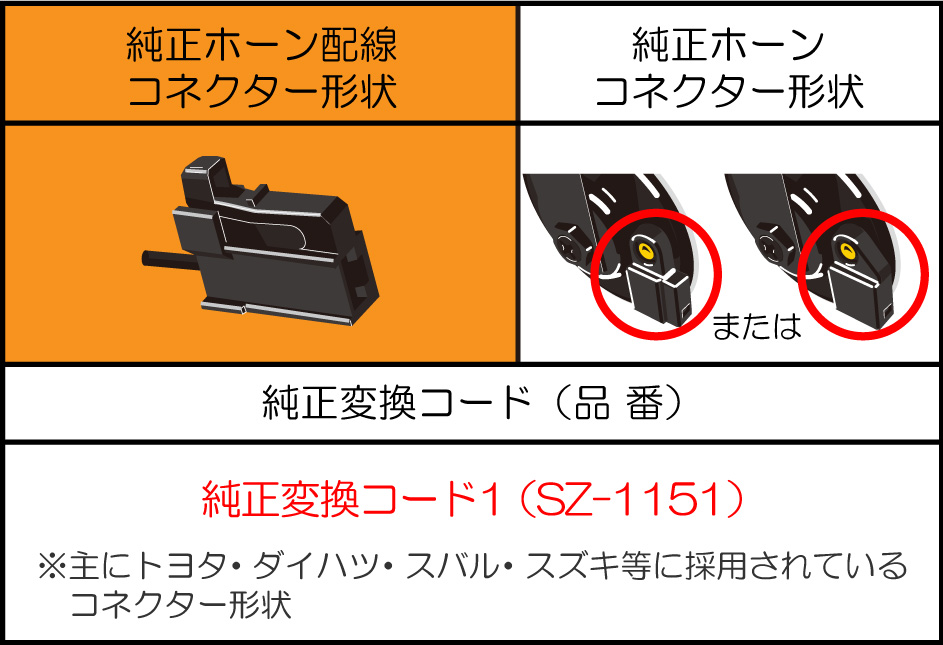

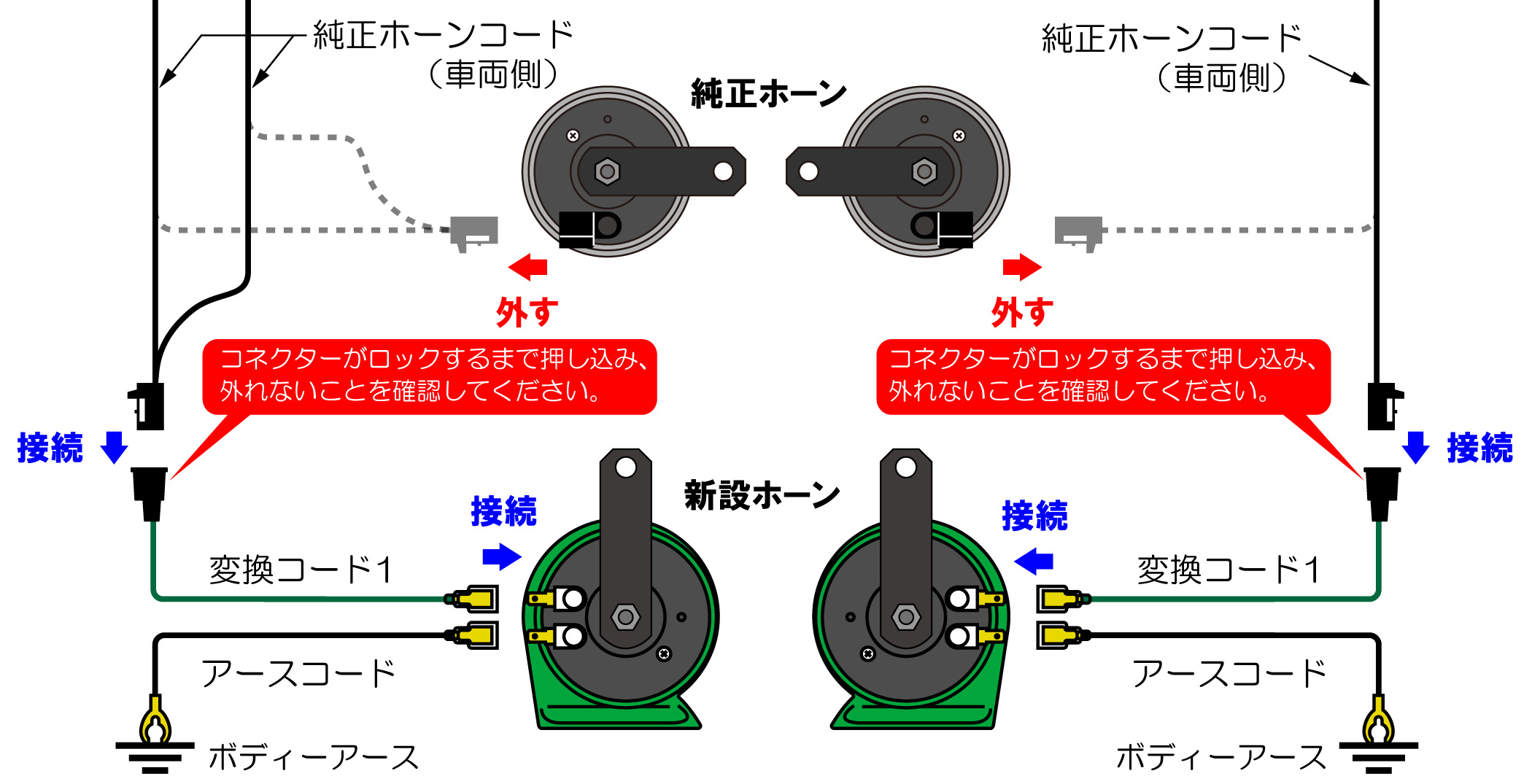

純正変換コード１（SZ-1151）を使用すれば、純正ホーンコードに加工を加えることなく、そのままカプラ―オンで簡単に接続が行なえます。

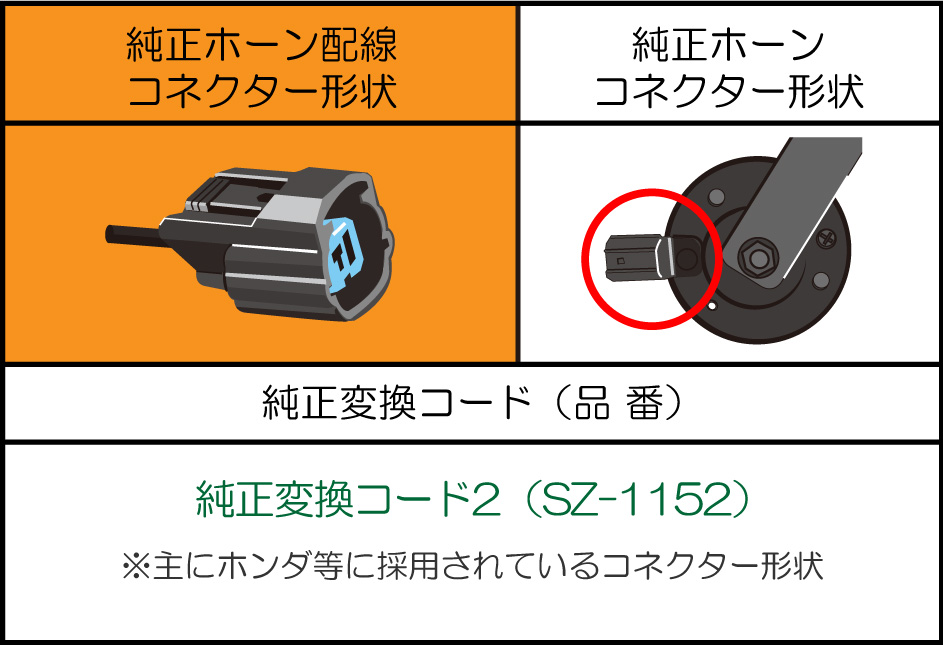

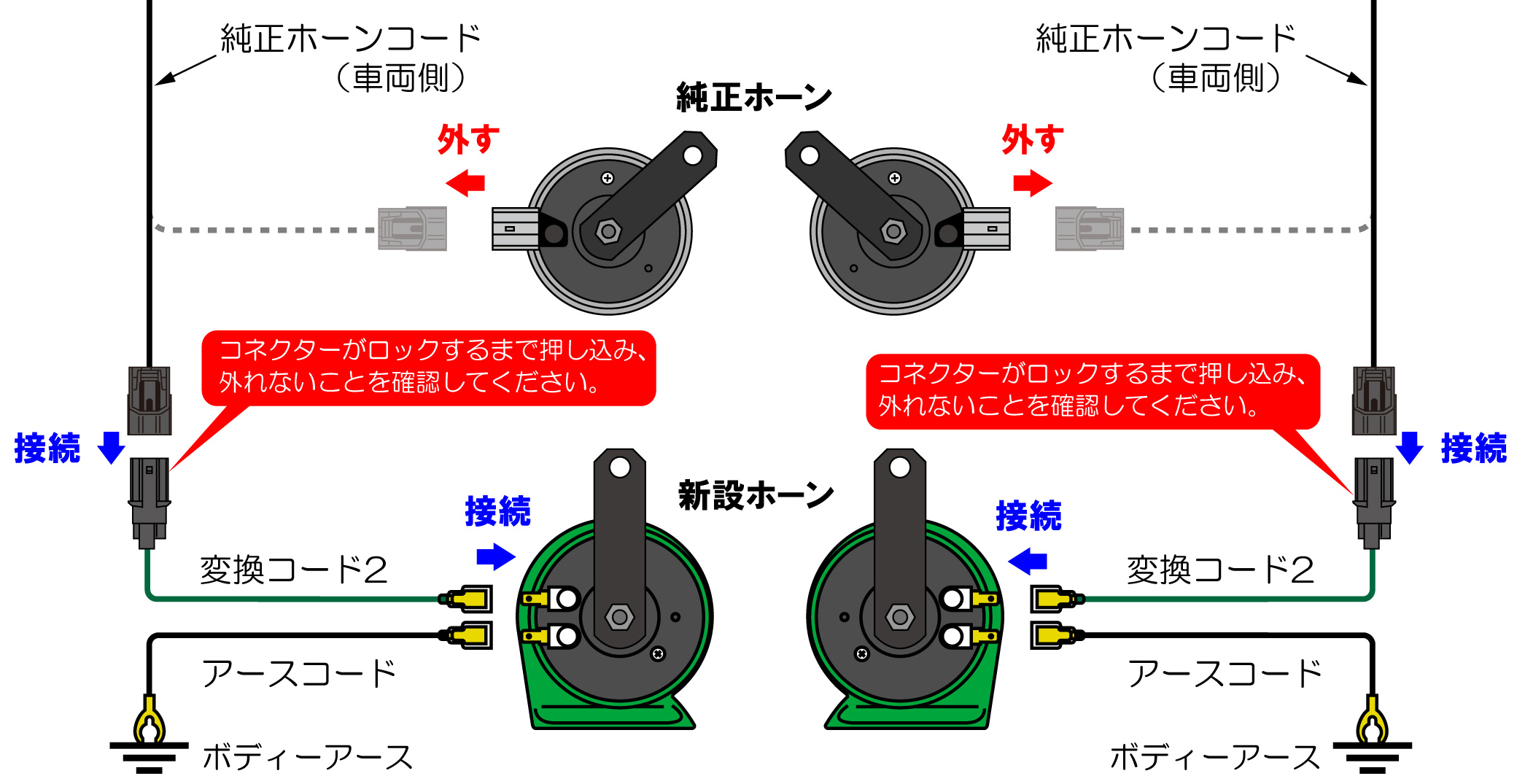

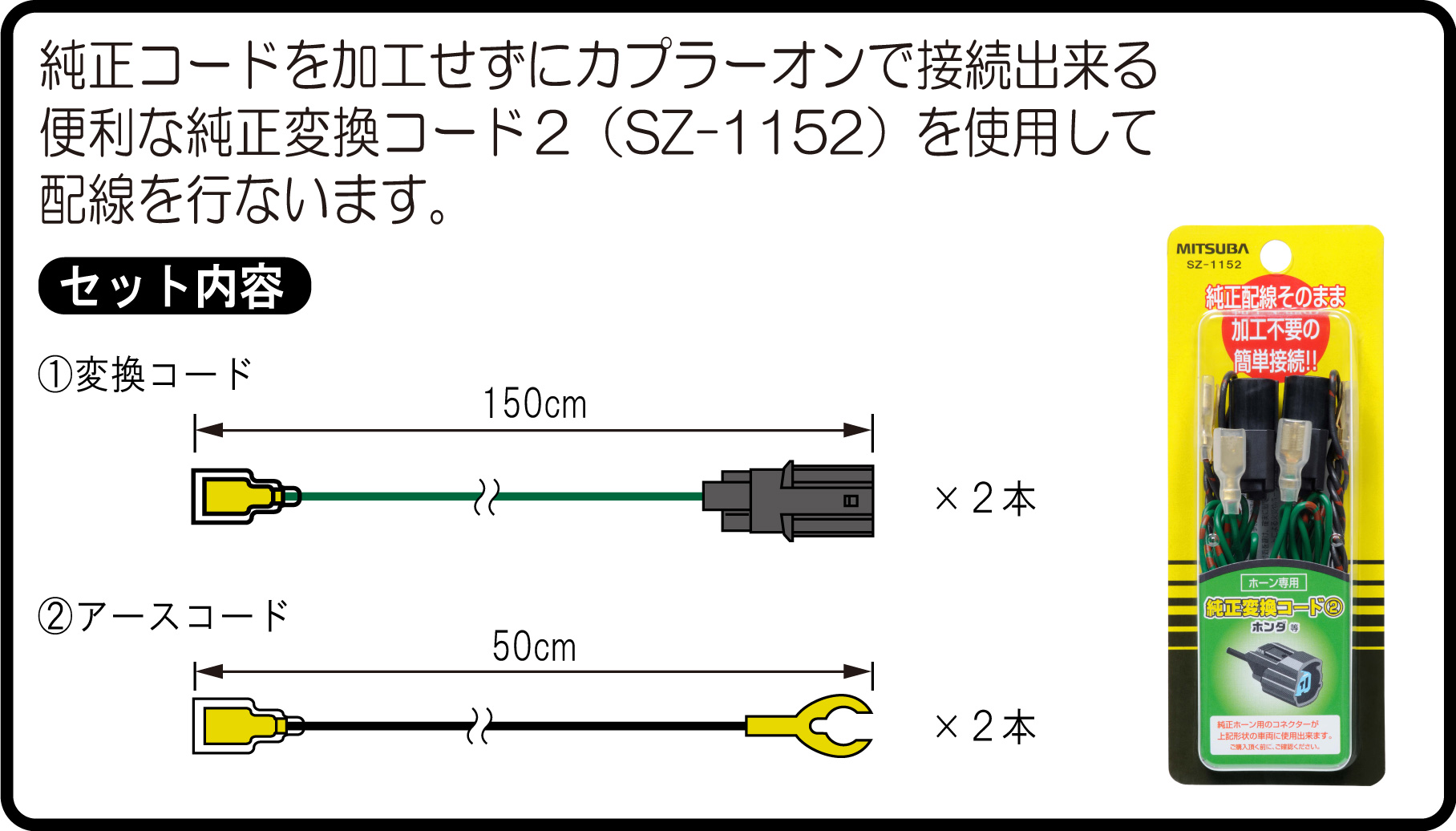

純正変換コード２（SZ-1152）を使用すれば、純正ホーンコードに加工を加えることなく、そのままカプラ―オンで簡単に接続が行なえます。

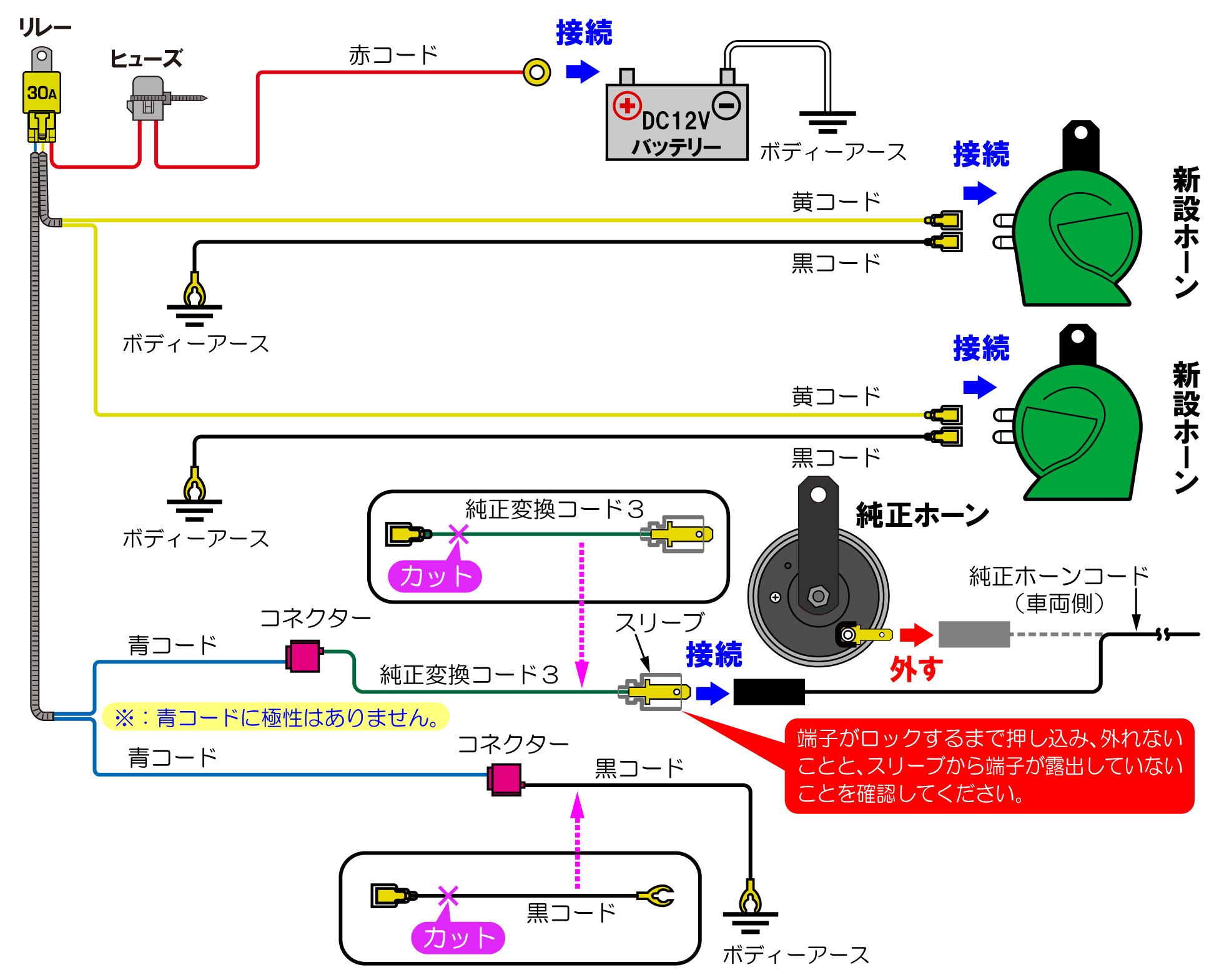

純正変換コード３（SZ-1153）を使用すれば、純正ホーンコードに加工を加えることなく、そのままカプラ―オンで簡単に接続が行なえます。

純正ホーンのコネクターで「接続出来ない」 「ロックせず抜けてしまう」 場合やコードを延長して配線する場合には、ラクラク取付セット（SZ-1131）を使用すると簡単に配線が行なえます。

純正ホーンのコネクターで 「接続出来ない」 「ロックせず抜けてしまう」 場合やコードを延長して配線する場合は「純正変換コード（SZ-115Xシリーズ）」や「ラクラク取付セット（SZ-1131）」を使用すると簡単に配線が行なえます。配線方法については

①：配線方法１

②：配線方法２

③：配線方法３
車両側の純正ホーン配線コネクター形状が、上記①～②のコネクター形状と異なる場合には、「ラクラク取付セット（SZ-1131）」を使用して配線します。

当社製の純正変換コードは、純正コードを傷めずにホーンを簡単に配線することが出来ます。ご使用頂くには、純正ホーンに繋がる車両側のコネクター形状が、上記①～②のいずれかの形状に当てはまることが必要となります。
なお、お取り付け頂くお車によっては、ご使用頂けない場合がありますので、純正ホーンに繋がる車両側のコネクター形状を事前に確認してください。
※車種毎の適合可否についての情報等は、当社では調査しておりませんので、ご提供出来ません。

純正変換コード１（SZ-1151）を使用すれば、純正ホーンコードに加工を加えることなく、そのままカプラ―オンで簡単に接続が行なえます。

純正変換コード３（SZ-1153）を使用すれば、純正ホーンコードに加工を加えることなく、そのままカプラ―オンで簡単に接続が行なえます。

ラクラク取付セット（SZ-1131）を使用すれば、面倒な配線づくりは不要で簡単に配線が行なえます。

①：配線方法１

②：配線方法２
車両側の純正ホーン配線コネクター形状が、上記①のコネクター形状と異なる場合には、「ホーンハーネスセット（SZ-1133）」を使用して配線します。

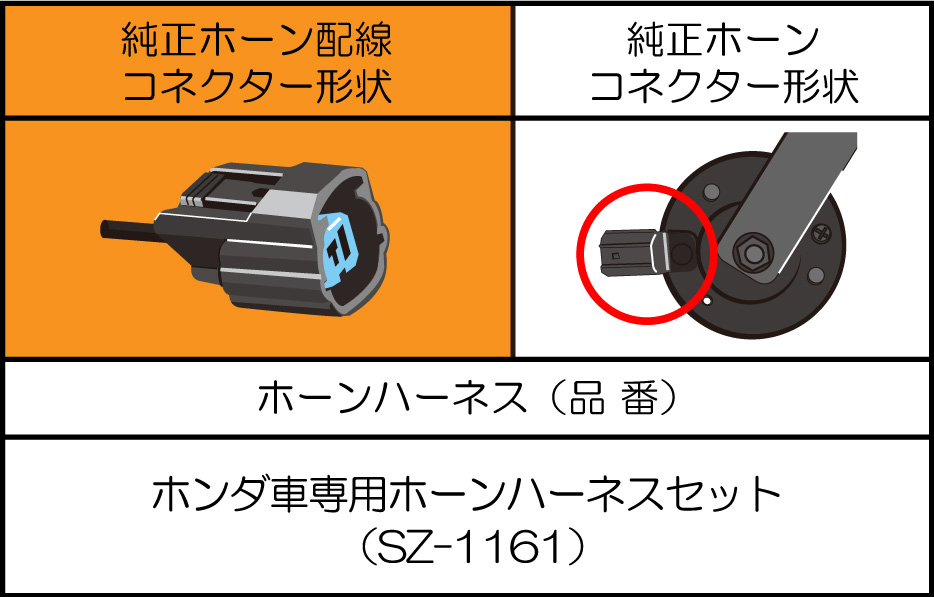

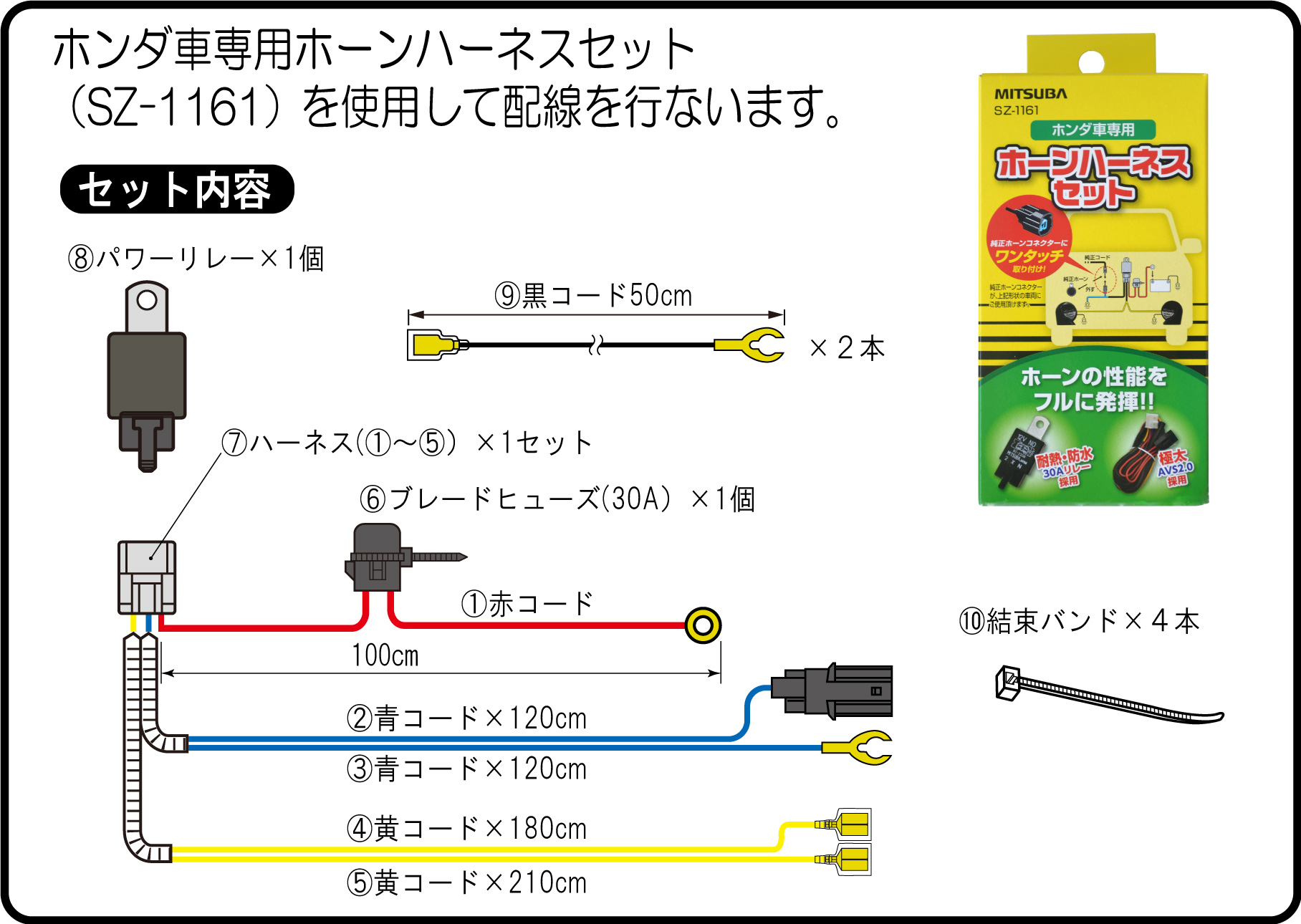

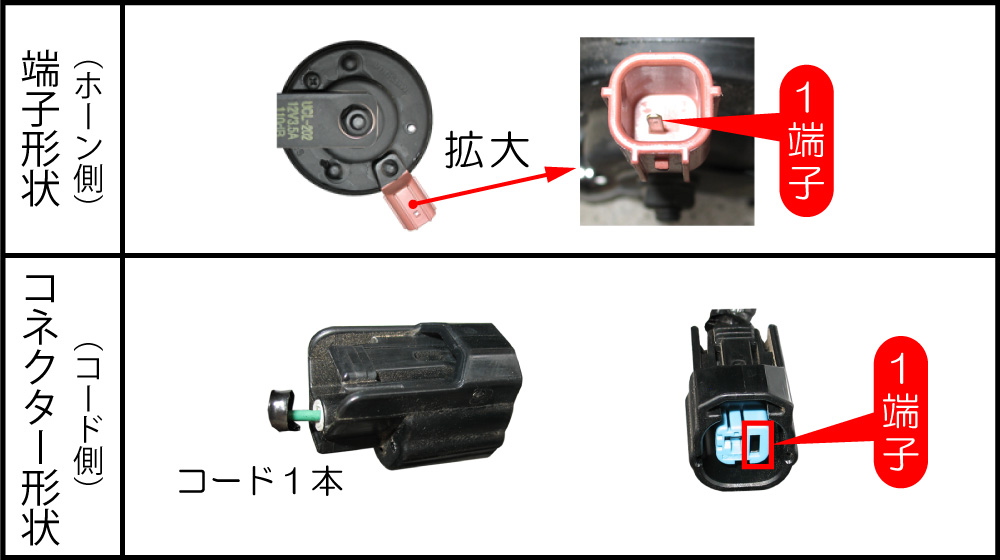

当社製の「ホンダ車専用ホーンハーネスセット（SZ-1161）」は、純正ホーンコネクターへワンタッチで取り付けることが出来ます。ご使用頂くには、純正ホーンに繋がる車両側のコネクター形状が、上記①の形状に当てはまることが必要となります。
なお、お取り付け頂くお車によっては、ご使用頂けない場合がありますので、純正ホーンに繋がる車両側のコネクター形状を事前に確認してください。
※車種毎の適合可否についての情報等は、当社では調査しておりませんので、ご提供出来ません。

①：配線方法１

②：配線方法２

③：配線方法３

車両側の純正ホーン配線コネクター形状が、上記①～③のコネクター形状と異なる場合には、純正変換コードをご使用頂けません。

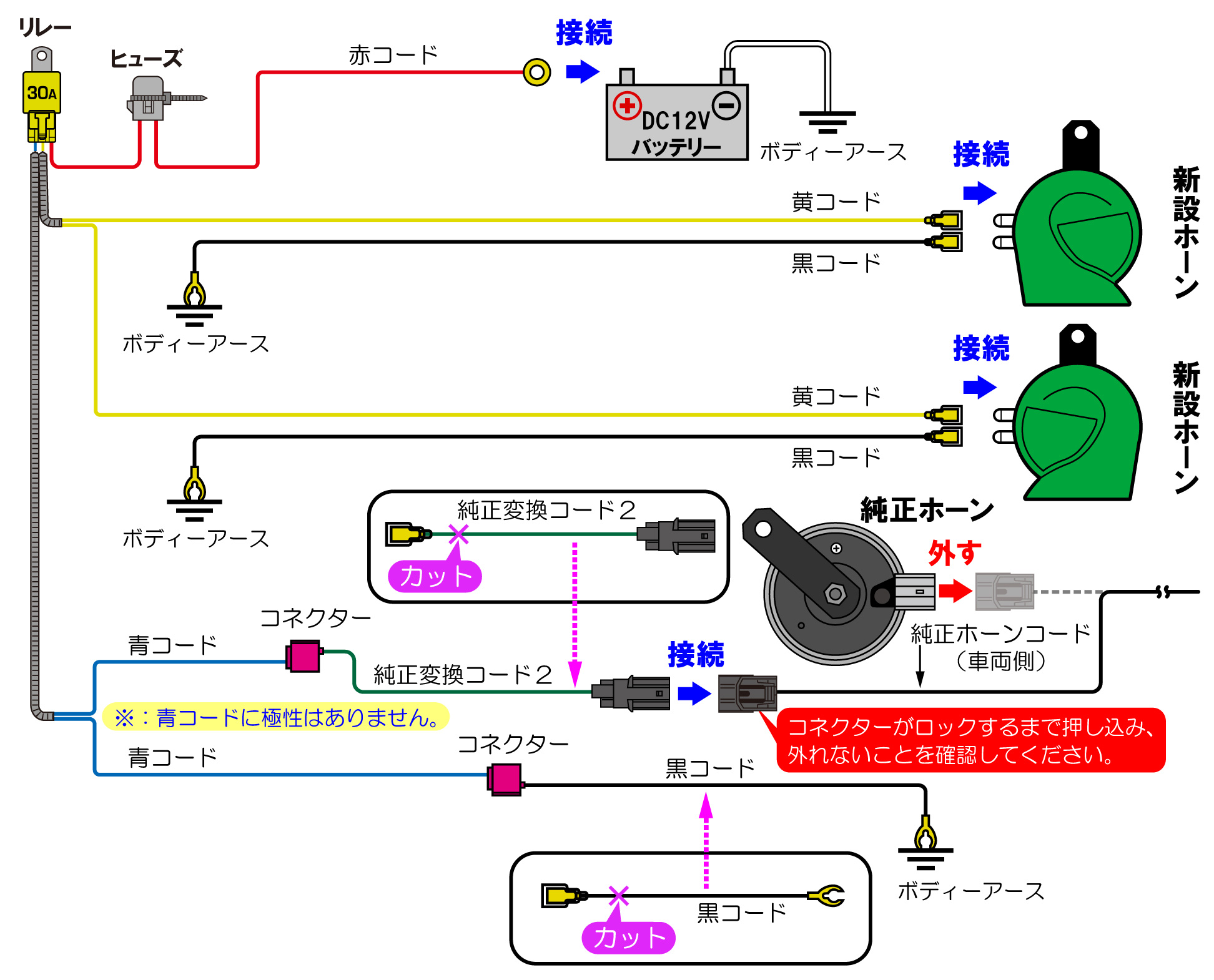

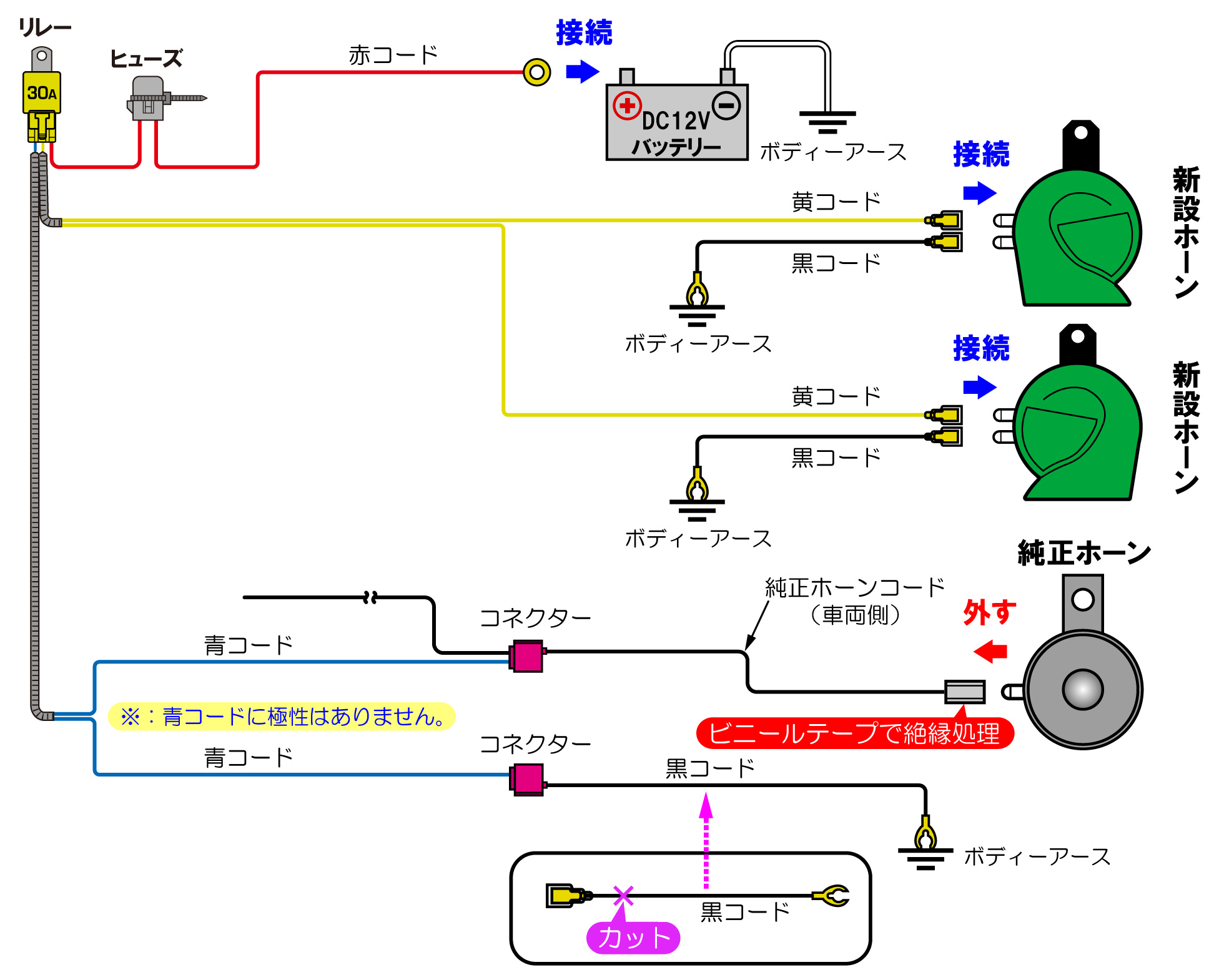

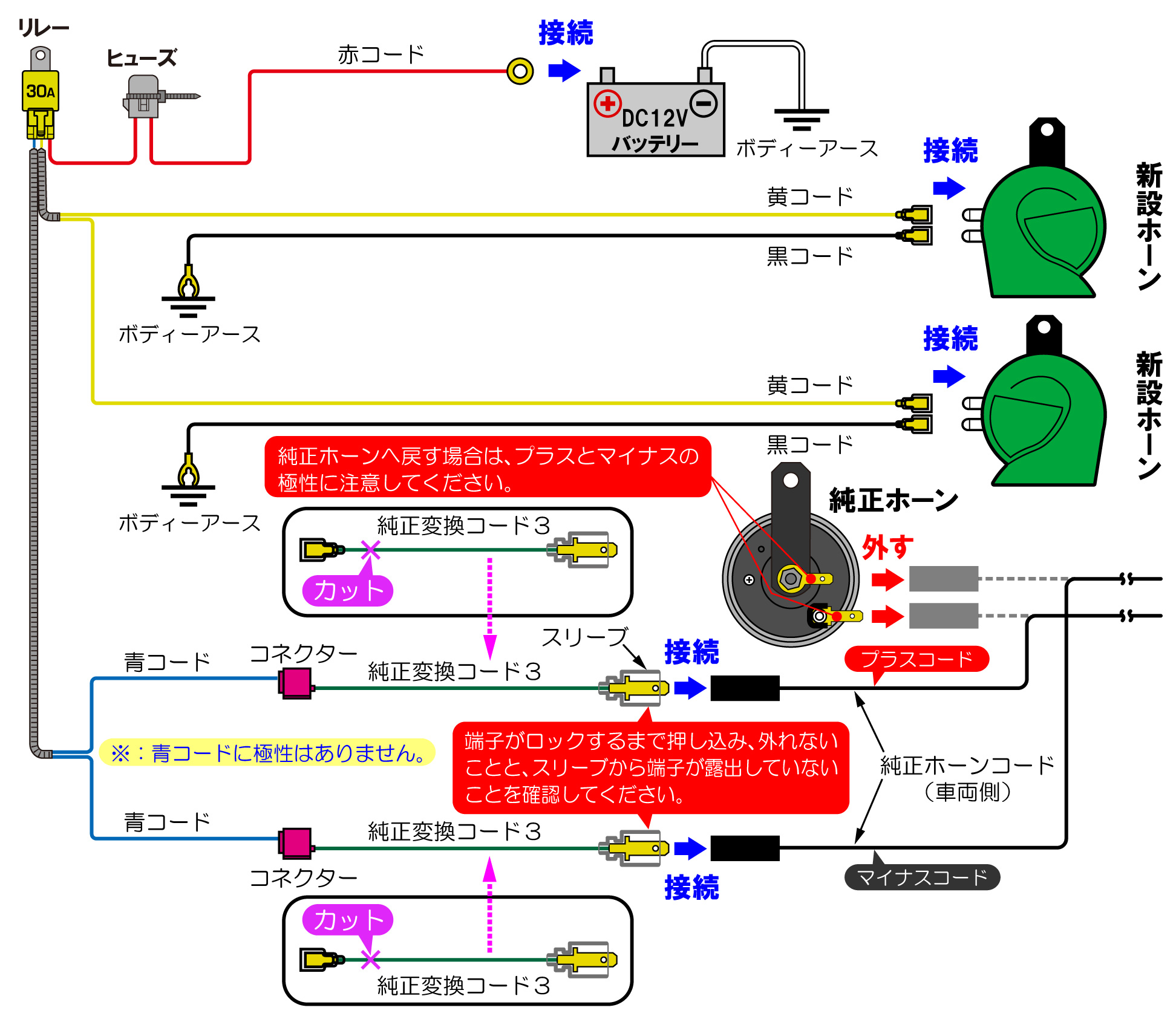

ホーンハーネスセット（SZ-1133）と当社製の純正変換コードを使用するこで、純正コードを傷めずにホーンを簡単に配線することが出来ます。ご使用頂くには、純正ホーンに繋がる車両側のコネクター形状が、上記①～③のいずれかの形状に当てはまることが必要となります。
なお、お取り付け頂くお車によっては、ご使用頂けない場合がありますので、純正ホーンに繋がる車両側のコネクター形状を事前に確認してください。
※車種毎の適合可否についての情報等は、当社では調査しておりませんので、ご提供出来ません。

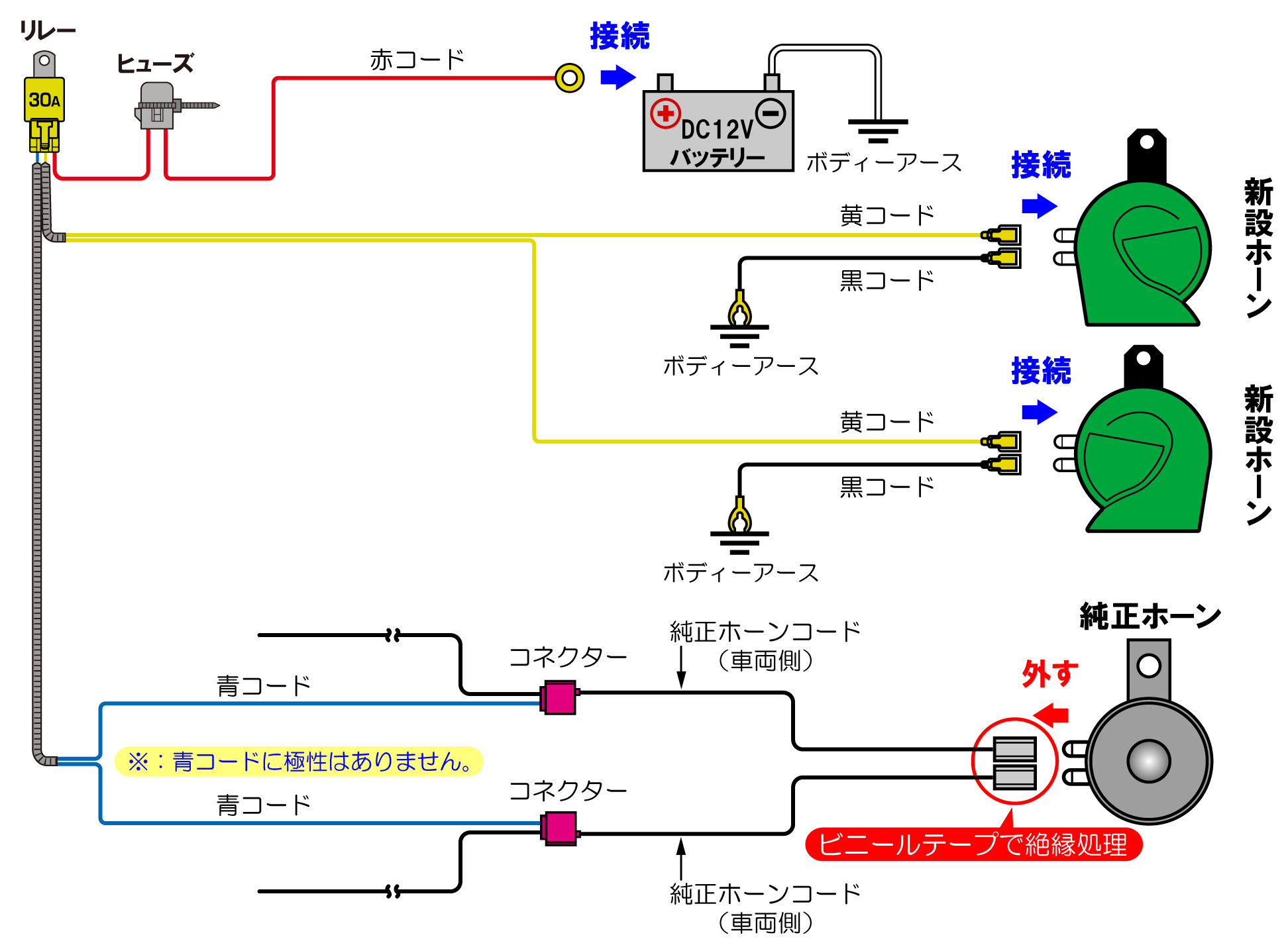

①：配線方法１

車両側の純正ホーン配線コネクター形状が、上記①のコネクター形状と異なる場合には、純正変換コードをご使用頂けません。

ホーンハーネスセット（SZ-1133）と当社製の純正変換コードを使用するこで、純正コードを傷めずにホーンを簡単に配線することが出来ます。
ご使用頂くには、純正ホーンに繋がる車両側のコネクター形状が、上記①の形状に当てはまることが必要となります。
なお、お取り付け頂くお車によっては、ご使用頂けない場合がありますので、純正ホーンに繋がる車両側のコネクター形状を事前に確認してください。
※車種毎の適合可否についての情報等は、当社では調査しておりませんので、ご提供出来ません。
