エクストレイル（ＮＴ３１）のホーン交換

ニッサン　エクストレイル（NT31）のホーン交換をご紹介します。

※ご注意
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。

1

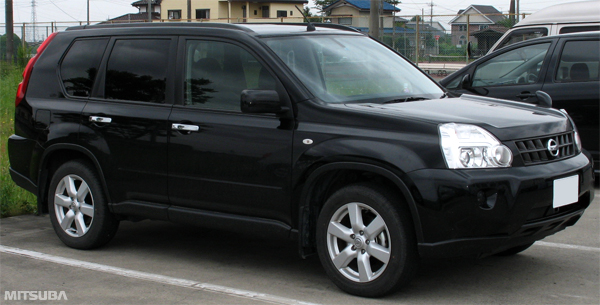

【データ】

2

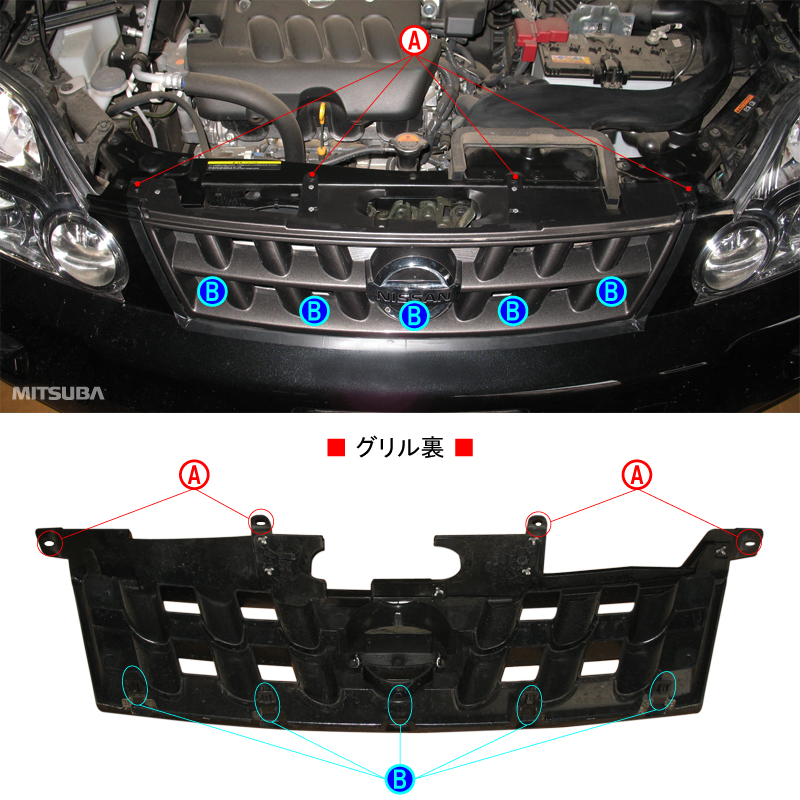

グリルを外します。

ボンネットを開けてクリップＡ（４箇所）、フックＢ（５箇所）の順に外し、グリルを外します。

※この車の場合、グリルを外せばホーン交換ができます。

3

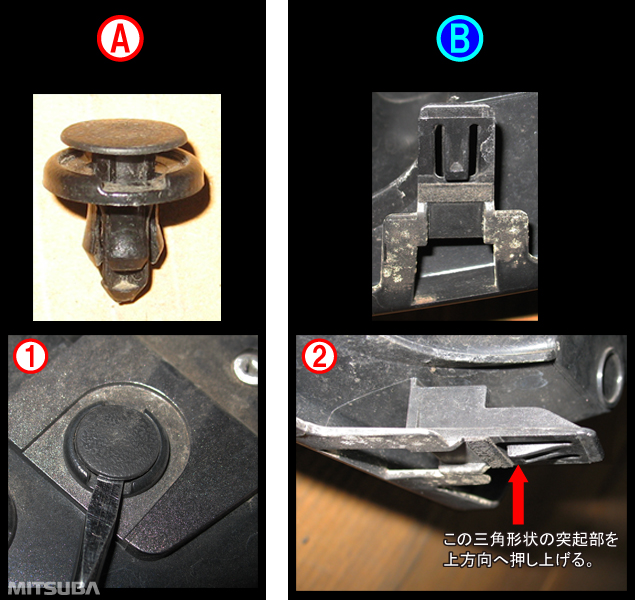

クリップＡとフックＢの形状と外し方の説明です。

■クリップＡの外し方＆戻し方■
クリップリムｰバー等で中央部を少し引き上げてから全体を手で引き抜きます（画像①）。元に戻す場合は、外した状態のクリップをそのままバンパーへ挿し込んでから中央部を指で押して取り付けます。

■フックＢの外し方■
グリル裏側からマイナスドライバー等で三角形状の突起部を上方向へ押し上げながら（画像②）、グリル全体を手前に引き出すようにして外します。

4

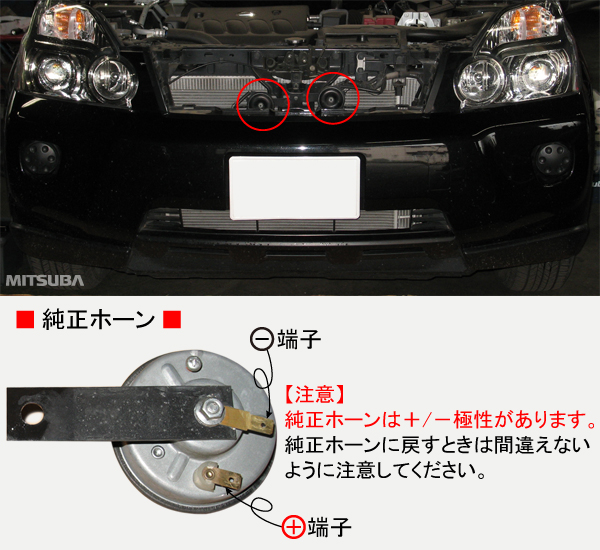

純正ホーン（２個）を外します。

※この車では純正ホーンが２個、装着されていました。また、端子数は各々２つでした。
（注意：純正ホーンは＋/－極性があります。純正ホーンに戻すときは間違えないように注意してください。）

5

新しいホーンを取り付けます。

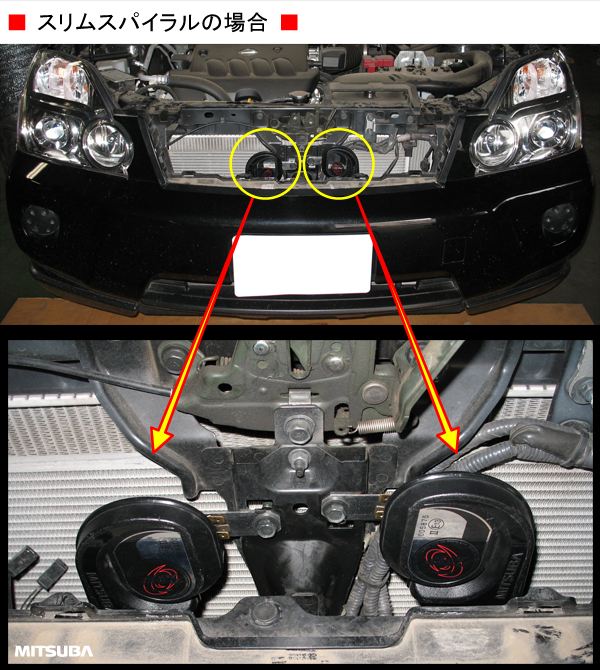

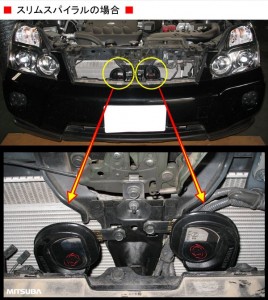

■スリムスパイラルの場合■

純正ホーンの位置へグリル裏側やフレーム、バンパー、配線などと干渉しないよう注意して、ホーンを取り付けます。
配線は純正コードをそのまま使用します。上記ホーンは極性がありませんので、極性は気にせずに接続します。

6

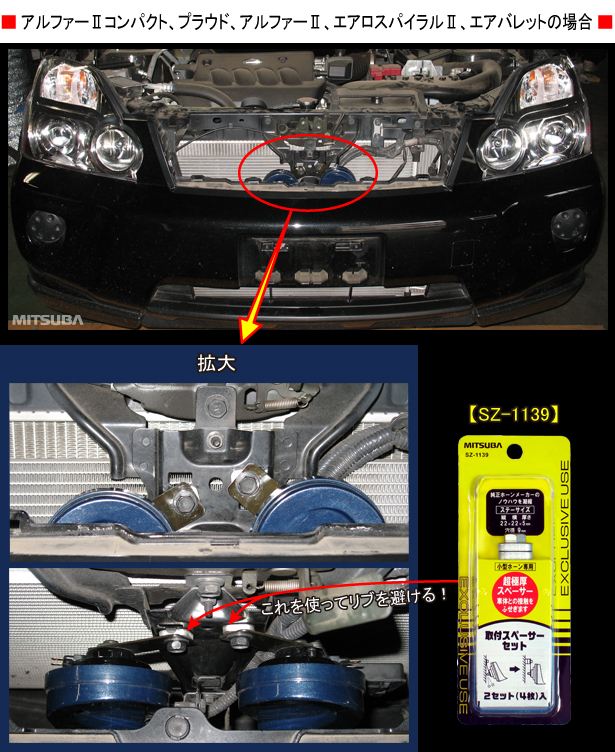

■アルファーⅡコンパクト、プラウド、アルファーⅡ、エアロスパイラルⅡ、エアバレットの場合■

純正ホーンの位置へＳＺ-１１３９（取付スペーサーセット）を1枚使用して、グリル裏側やフレーム、バンパー、配線などと干渉しないよう注意して、ホーンを取り付けます。

配線は純正コードをそのまま使用します。上記ホーンは極性がありませんので、極性は気にせずに接続します。

※画像は「エアロスパイラルⅡ」の取り付け例です

7

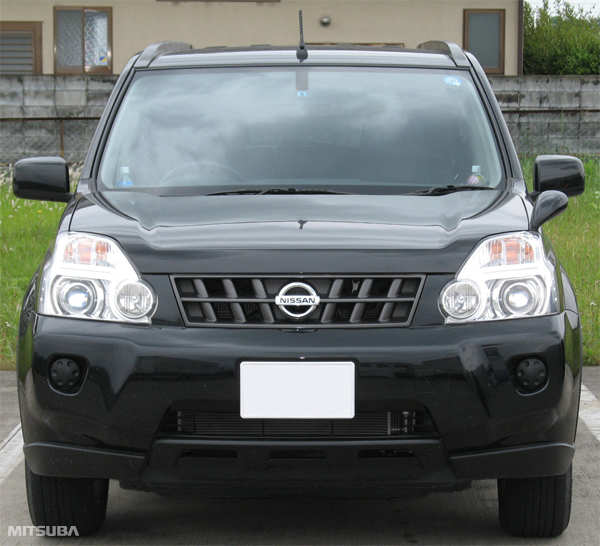

グリルを戻して完成です。
