ヴィッツ（ＮＳＰ１３０）のホーン交換
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
1
-

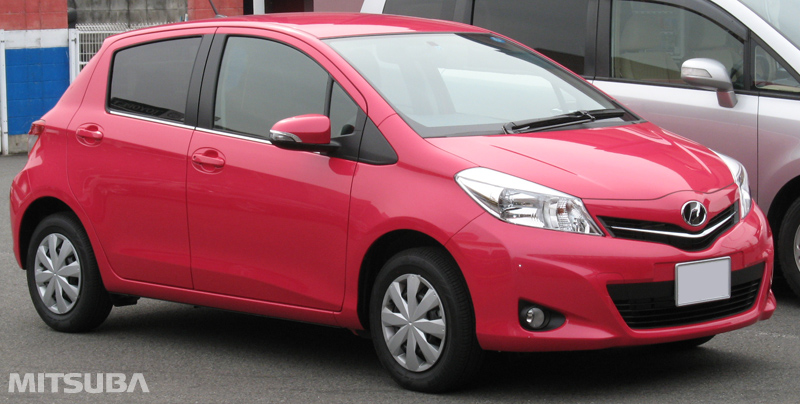

グレード ： Ｊｅｗｅｌａ＜ジュエラ＞
年 式 ： ２０１０年１２月
型 式 ： ＤＢＡ－ＮＳＰ１３０
2

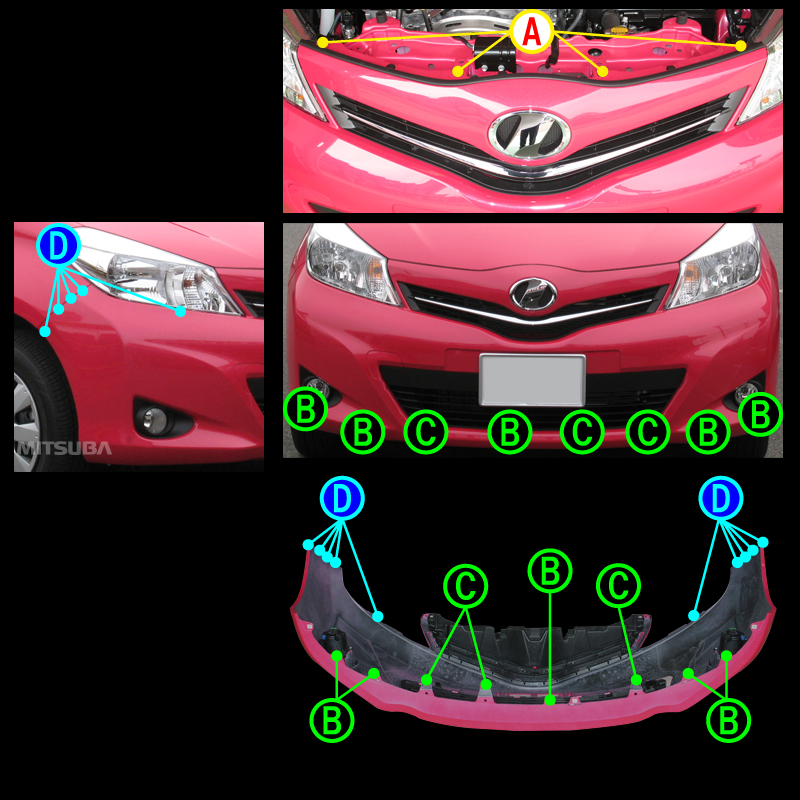

ボンネットを開けて、クリップ Ａ（４箇所）を外します。
次にバンパー下面のネジＢ（５箇所）、ネジＣ （３箇所）を外します。
続いてフェンダー裏（左右各１箇所）、バンパーサイド（左右各３箇所）、ヘッドライト下（左右各１箇所）にあるハメコミフックＤを外してから少し手前に引き出し、フォグランプのコネクタを外します。
3

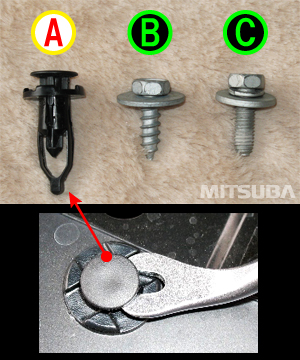

【クリップＡの外し方】
画像の様にクリップクランプツール等で中央部を少し引き上げてから手で引き抜きます。
4

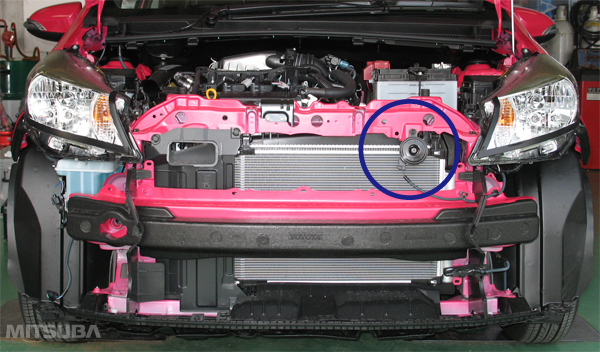

※この車では純正ホーンが１個、装着されていました。また、端子数は１つでした。
5

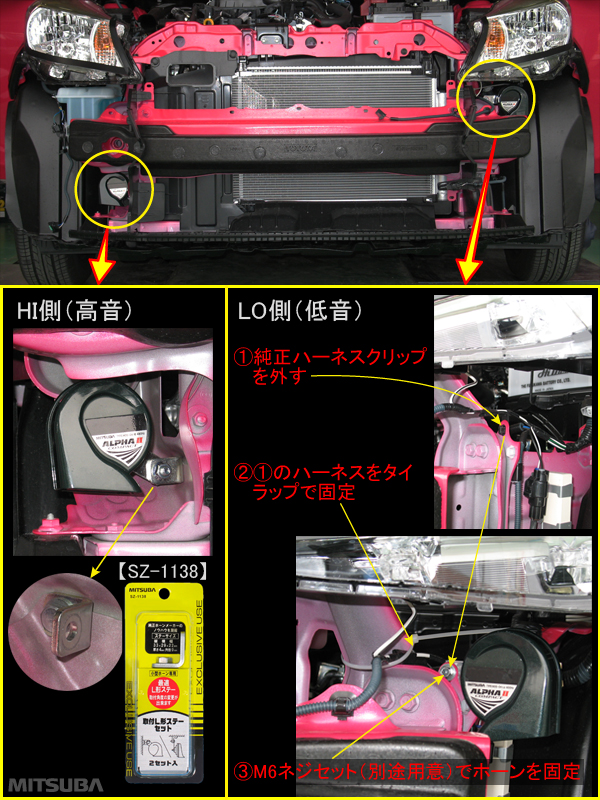

HI側（高音）は運転席側ヘッドライト下のウオッシャータンク下側にあるサービスホールへ当社製のＳＺ－１１３８（取付Ｌ形ステーセット）を固定してからホーンを取り付けます。
LO側（低音）は助手席側ヘッドライト下にある純正ハーネスのクリップを一旦外し、その穴を利用して取り付けます。（Ｍ６ネジセットを別途用意して下さい。）
※今回の取付位置でアルファーⅡコンパクト、スリムスパイラル、プラウドが取り付け出来ました。
※画像は「アルファーⅡコンパクト」の取り付け例です。
6

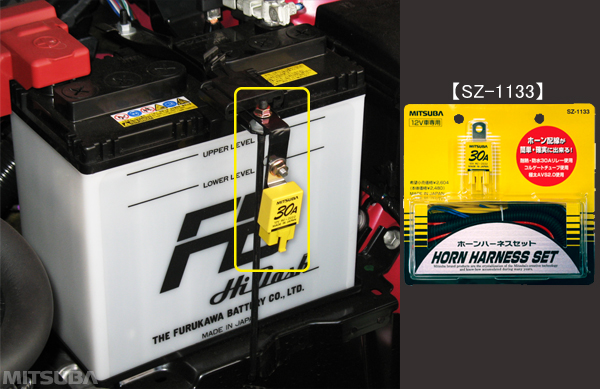

当社製のＳＺ－１１３３（ホーンハーネスセット）に同梱のリレーを取り付けます。リレーは市販のステーを加工して取付けました。続いてＳＺ－１１３３（ホーンハーネスセット）の配線方法に従って配線します。
※シングルホーンをダブルホーンに交換する時はリレー配線を推奨します。〔ホーン回路と他の電装品回路（ブレーキーランプ、ハザードランプ等・・・）が同じ電源（ヒューズ）を共用する車も増えています。消費電流の増加によるヒューズ切れ等の心配があります。〕
※当社製のＳＺ－１１３３（ホーンハーネスセット）を使えば、ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線が可能です。
7
