セレナ（ＦＣ２６）のホーン交換
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。

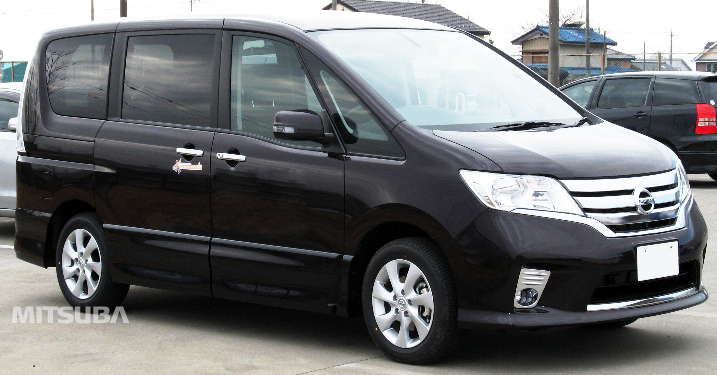

1
-

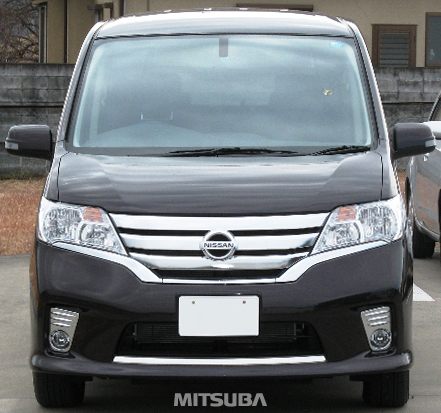

グレード ： ハイウェイスター
年 式 ： ２０１０年１２月
型 式 ： ＤＢＡ－ＦＣ２６
装 備 ： 純正フォグランプ
2

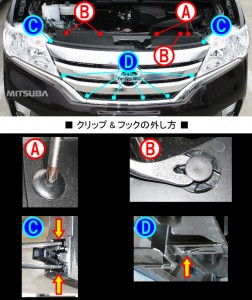

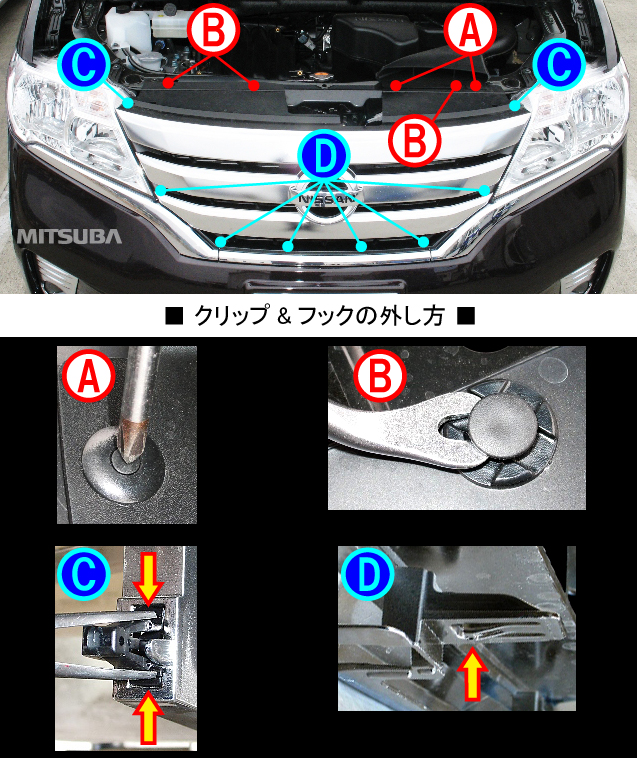

はじめにボンネットを開けて、クリップＡ（２個）とクリップＢ（３個）を外します。
次に、フックＣ（２個）とフックＤ（６個）を外し、グリルを外します。

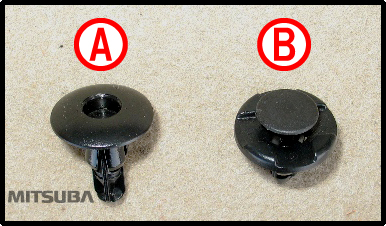

■クリップＡの外し方■
ドライバー先端などで中央部を少し押し込み、全体を手で引き抜きます。
■クリップＢの外し方■
クリップリムーバー等で中心部を途中まで引き上げたら手で引き抜きます。
■フックＣ の外し方■＊１
グリル裏側の突起部を先曲ロングノーズ等で上下方向に挟みこみグリルごと手前に引き出します。
■フックＤの外し方■＊１
フック下面の突起部をドライバーの先端で押し上げた状態にしてグリルごと手前に引き出します。
＊１・・・作業の際に、クーラーコンデンサとぶつからない様注意しましょう。
3
4

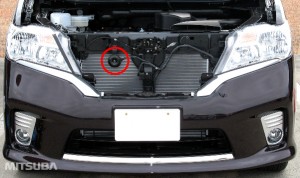

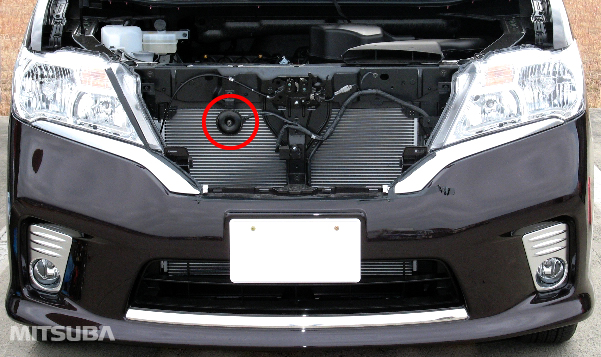

※この車では純正ホーンが１個、装着されていま
した。また、端子数は１つでした。
※純正位置は剛性が低いので、取り付けが出来
るのは小型軽量のホーンとなります。
5

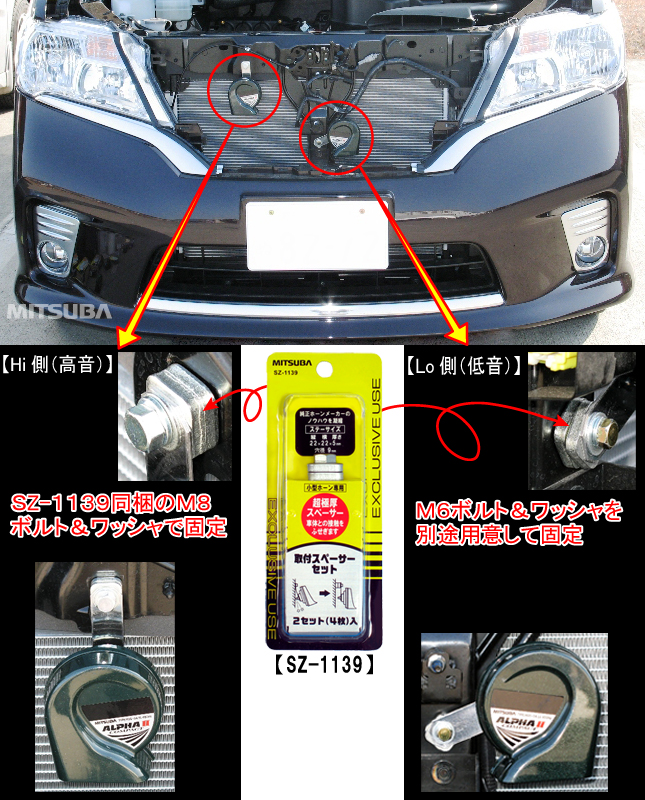

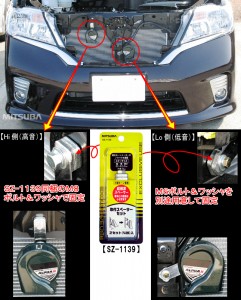

純正位置及びボンネットフードストライカ下のフレームにあるサービスホールへＳＺ-１１３９（取付スペーサーセット）を使用して取り付けます。
※別途、Ｍ６x２５ｍｍボルトとワッシャを１つ用意してください。
【Hｉ側（高音）】
純正位置へＳＺ-１１３９同梱のスペーサーを２枚使用して取り付けます。
【Ｌｏ側（低音）】
ボンネットフードストライカ下のフレームにあるサービスホールへＳＺ-１１３９同梱のスペーサー２枚と別途用意したＭ６x２５ｍｍボルト&ワッシャを使用して取り付けます。
※今回の取付位置でアルファーⅡコンパクト、スリムスパイラル、プラウドが取り付け出来ました。
※画像は「アルファーⅡコンパクト」の取り付け例です。
6

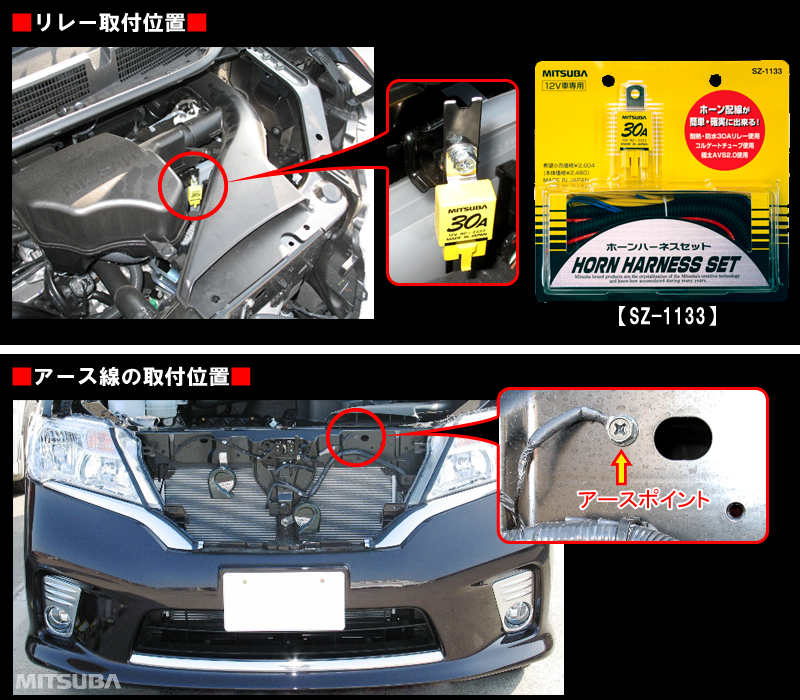

当社製のＳＺ－１１３３（ホーンハーネスセット）に同梱のリレーを取り付けます。
リレーは市販のステーを加工してバッテリー固定用ボルトに取付けました。
続いてＳＺ－１１３３（ホーンハーネスセット）の配線方法に従って配線します。
ボンネットフードストライカ下のフレームにあるネジ付きサービスホールは塗装されているためアースが確実に取れるよう、黒色アース線は純正のアースポイントへ配線しました。
※シングルホーンをダブルホーンに交換する時はリレー配線を推奨します。〔ホーン回路と他の電装品回路（ブレーキーランプ、ハザードランプ等・・・）が同じ電源（ヒューズ）を共用する車も増えています。消費電流の増加によるヒューズ切れ等の心配がありますので・・・〕
※当社製のＳＺ－１１３３（ホーンハーネスセット）を使えば、ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線が可能です。
