ＮＶ２００バネット（Ｍ２０）のホーン交換
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
1
-

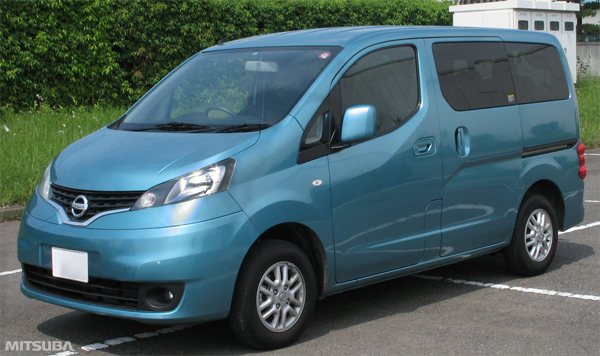

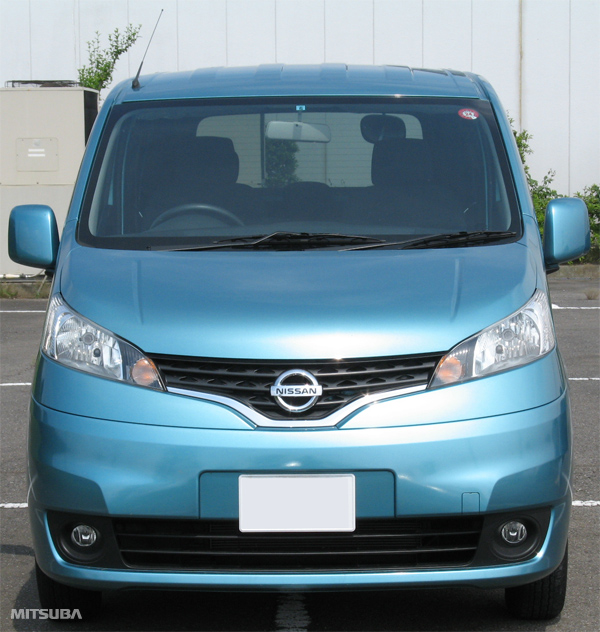

年 式 ： ２００９年５月
型 式 ： ＤＢＡ－Ｍ２０
グレード ： １６Ｘ－３Ｒ
2

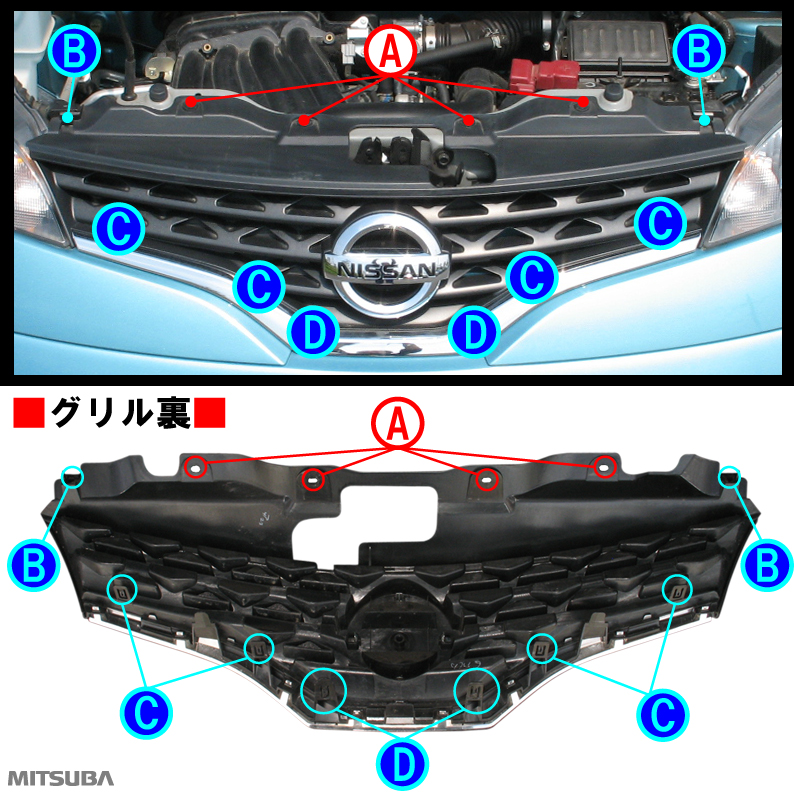

はじめにボンネットを開けて、クリップＡ（４箇所）とフックＢ（２箇所）を外します。
次にフックＣ（４箇所）、フックＤ（２箇所）の順でグリルを外します。
※この車の場合、グリルを外せばホーン交換ができます。
3

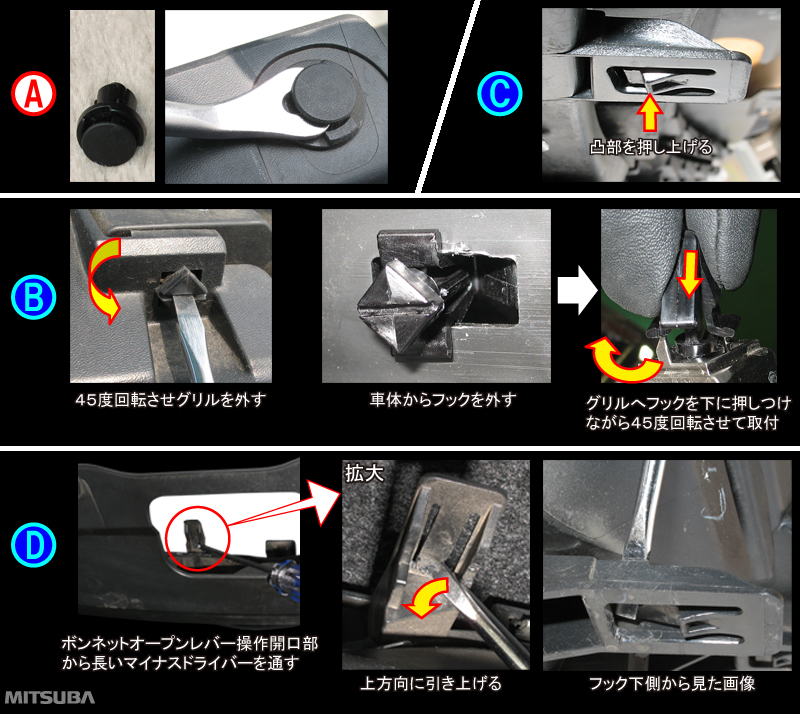

■クリップＡの外し方＆戻し方■
画像の様にクリップリムｰバーなどで中央部を少し引き上げてから全体を手で引き抜きます。
元に戻す場合は、外した状態のクリップをそのままバンパーへ挿し込んでから中央部を指で押して取り付けます。
■フックＢの外し方＆戻し方■
マイナスドライバーで４５度回転させてからグリルを手前に引き出します。
元に戻す場合は、車体からフックＢを外してグリルにはめ込んでおきます。（画像のようにフックＢの向きを間違えないようにして、下に押しつけながら４５度回転させます。）
■フックＣの外し方■
グリル裏側（エンジンルーム側）からマイナスドライバーなどで凸部を押し上げた状態にしてグリルを手前に引き出します。
■フックＤの外し方■
グリル上面のボンネットオープンレバー操作開口部から長いマイナスドライバーを通し、ドライバー先端部でフック部を上側に引き上げた状態にしておき、グリル全体を手前に引き出します。
4

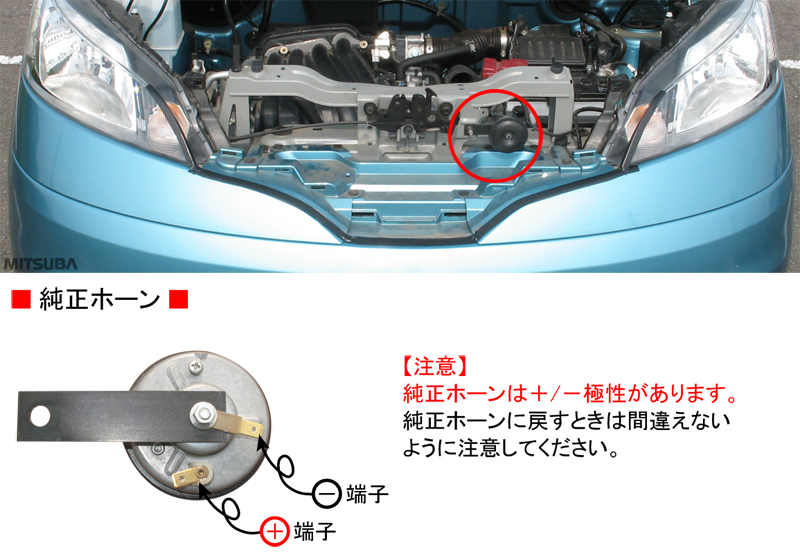

※この車では純正ホーンが１個、装着されていました。また、端子数は各々２つでした。
（注意：純正ホーンは＋/－極性があります。純正ホーンに戻すときは間違えないように注意してください。）
5

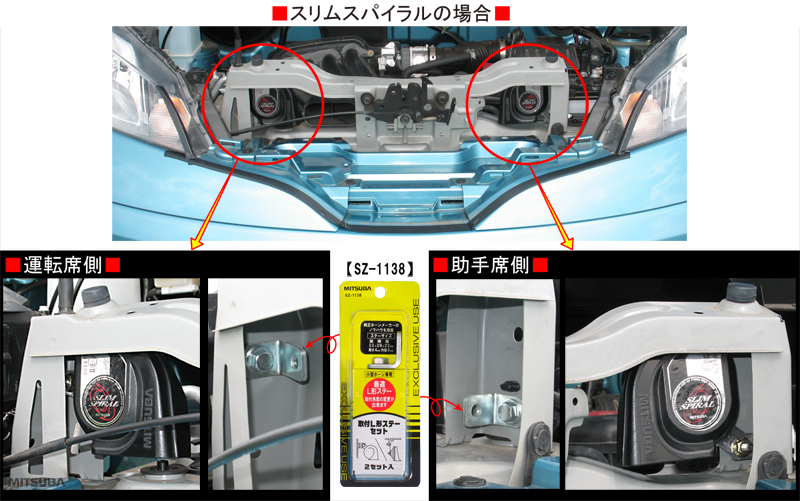

■スリムスパイラルの場合■
【運転席側】
グリル裏のサブフレームにあるサービスホール（２個あるうちの上側）へＳＺ－１１３８（取付Ｌ形ステーセット）を使用して取り付けます。〔Ｌｏ側（低音）を取付〕
【助手席側】
グリル裏のサブフレームにあるサービスホール（２個あるうちの下側）へＳＺ－１１３８（取付Ｌ形ステーセット）を使用して取り付けます。〔Ｈｉ側（高音）を取付〕
6

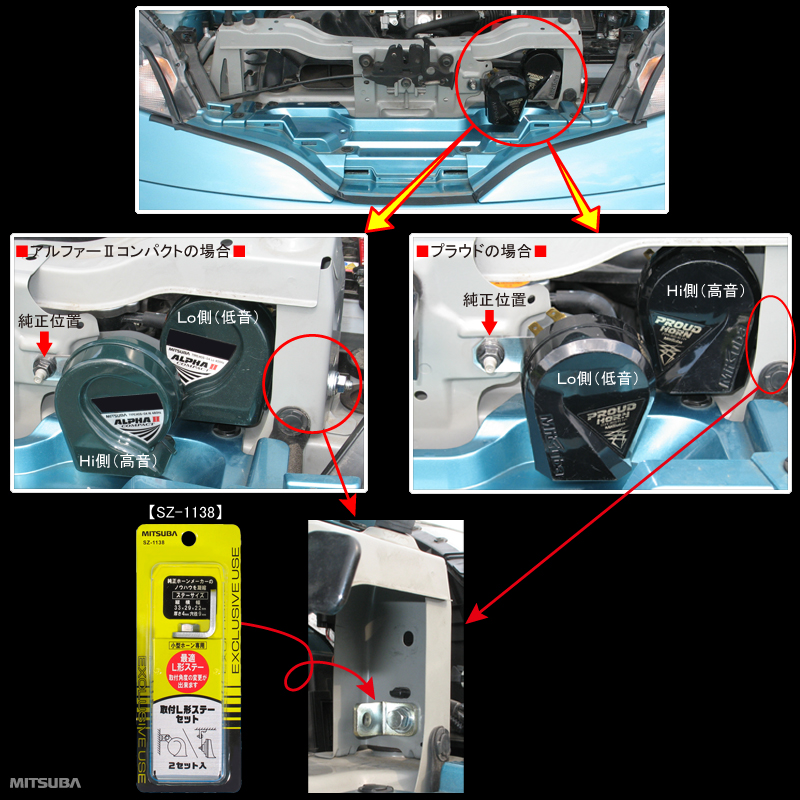

グリル裏のサブフレームにあるサービスホール（２個あるうちの下側）へＳＺ－１１３８（取付Ｌ形ステーセット）を使用して取り付けます。
〔プラウド：Ｈｉ側（高音） 、アルファーⅡコンパクト：Ｌｏ側（低音）を取付〕
もう一つのホーンは、純正位置へ取り付けます。
〔プラウド：Ｌｏ側（低音） 、アルファーⅡコンパクト：Ｈｉ側（高音）を取付〕
7

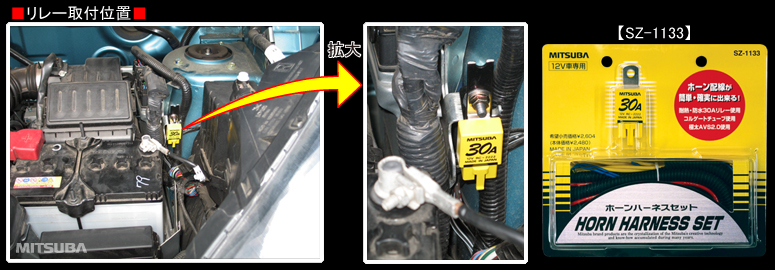

当社製のＳＺ－１１３３（ホーンハーネスセット）に同梱のリレーを取り付けます。リレーは市販のステーを加工して取付けました。続いてＳＺ－１１３３（ホーンハーネスセット）の配線方法に従って配線します。
※シングルホーンをダブルホーンに交換する時はリレー配線を推奨します。〔ホーン回路と他の電装品回路（ブレーキランプ、ハザードランプ等）を同じ電源ヒューズから供給する車も増えています。ホーン交換により消費電流が増加し、ヒューズ切れ等の心配がありますので、ぜひ・・・〕
※当社製のＳＺ－１１３３（ホーンハーネスセット）を使えば、ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線が可能です。
