ムーヴコンテカスタム（Ｌ５７５Ｓ）のホーン交換
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
1

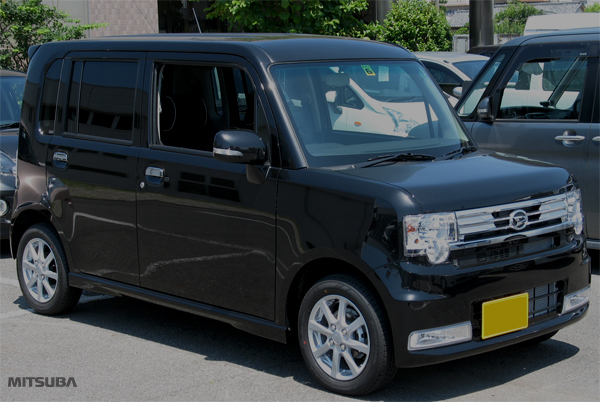

グレード ： Ｇ
年 式 ： ２０１１年６月
型 式 ： ＤＢＡ－Ｌ５７５Ｓ
2

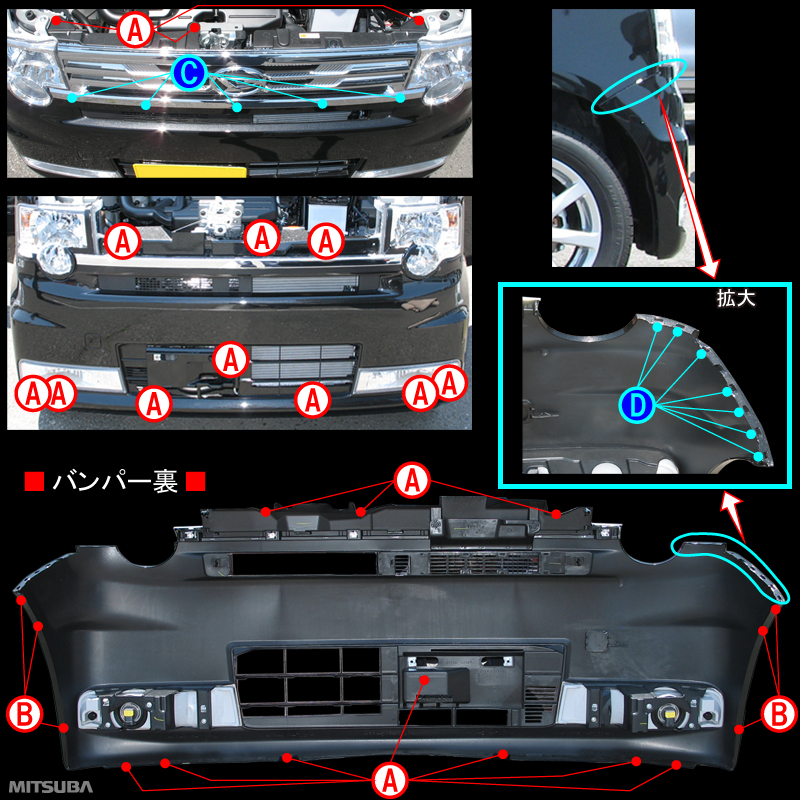

ボンネットを開けて、グリル上面のクリップ Ａ（３箇所）を外し、フックＣ（５箇所）を上に引き上げるようにしてグリルを外します。グリルを外したら、ナンバープレートも外します。
次にバンパー上のクリップ Ａ（３箇所）、ナンバープレート裏のクリップＡ（１箇所）、バンパー下のクリップ Ａ（６箇所）、フェンダー裏クリップ Ｂ（左右各３箇所）を外し、フック Ｄ（左右各７箇所）を外すとバンパーが外れます。
（フックＤを外したら、フォグランプのコネクタも忘れずに外しておきます。）
3

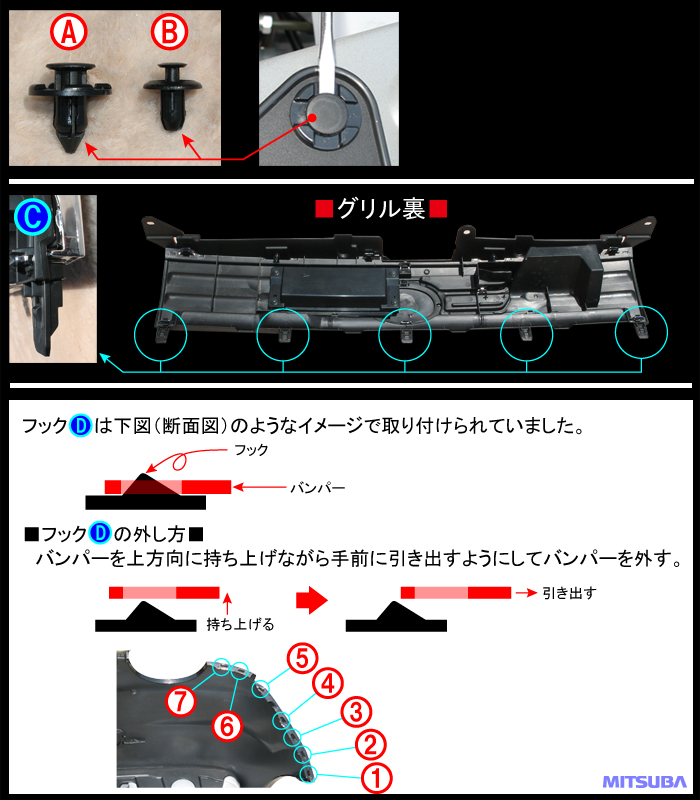

■クリップＡ＆Ｂの外し方■
画像の様にクリップクランプツール等で中央部を少し引き上げてから全体を手で引き抜きます。
■フックＣ の外し方■
画像の形状をしたフック（グリル側）が車体側に挿し込まれているだけなのでグリルを上方向に引き上げれば外せます。
■フックＤ の外し方■
バンパーはフックに引っ掛けられて固定されているだけでした。
外し方は、画像のようなイメージでパンパーを上方向に持ち上げるようにしてタイヤハウス側から①～⑦の順番で手前に引き出して外します。
このとき、一気に外すとフォグランプの配線が引っ張られたりするので、注意しながら作業を行いましょう。
力まかせに引き上げたりすると、フックやバンパーが破損したりしますので、力の加減を十分見極めながら行いましょう。
4

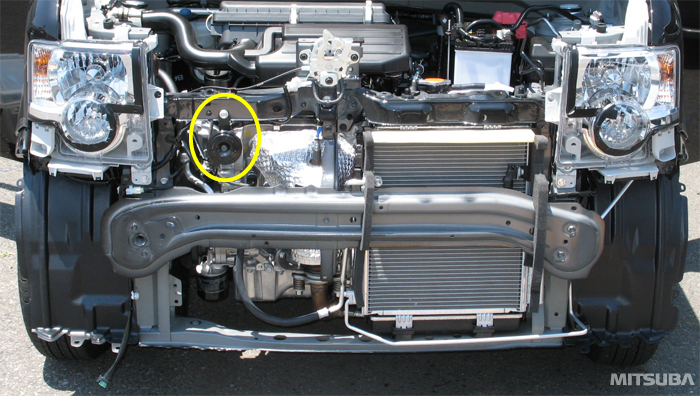

※この車では純正ホーンが１個、装着されていました。また、端子数は１つでした。
5

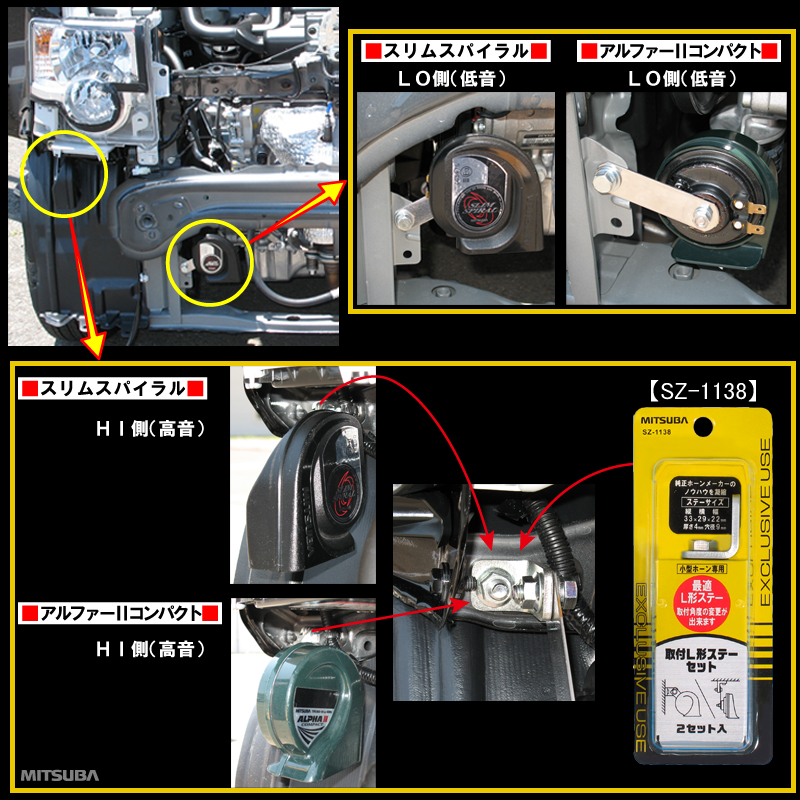

■スリムスパイラル、アルファーⅡコンパクトの場合■
ＨＩ側は運転席側ヘッドライト下フレームのサービスホールへ当社製のＳＺ－１１３８（取付Ｌ形ステーセット）を使用して取り付けます。
ＬＯ側は純正ホーンの下位置にあるサービスホール（ネジ付）へ取り付けます。このとき、『アルファーⅡコンパクト』の場合は、画像のようにホーンを裏向きにすることで取り付けが出来ました。
（参考：TURBO付車では、この位置に純正ホーンが取り付けらてれいます。）
※ホーン裏側に位置するオルタネーター駆動ベルトと干渉しないように注意して取り付けます。
6

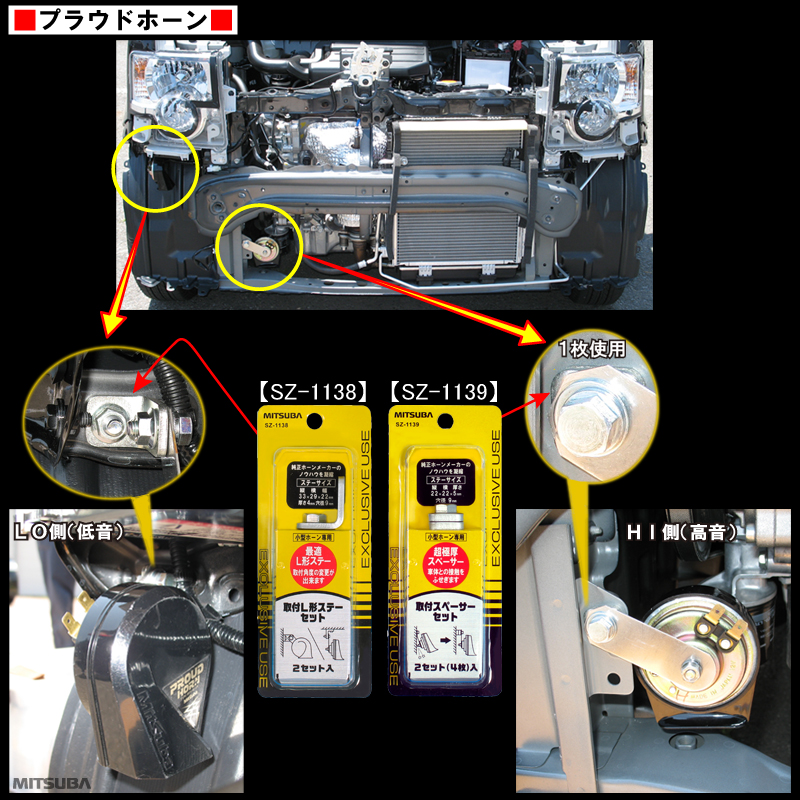

ＬＯ側は運転席側ヘッドライト下フレームのサービスホールへ当社製のＳＺ－１１３８（取付Ｌ形ステーセット）を使用して取り付けます。
ＨＩ側は純正ホーンの下位置にあるサービスホール（ネジ付）へ取り付けます。その際、取り付け穴横にあるリブを避けるため当社製のSZ-1139（取付スペーサーセット）を１枚使用して、ホーンを裏向きにして取り付けます。
（参考：TURBO付車では、この位置に純正ホーンが取り付けらてれいます。）
※ホーン裏側に位置するオルタネーター駆動ベルトと干渉しないように注意して取り付けます。
7

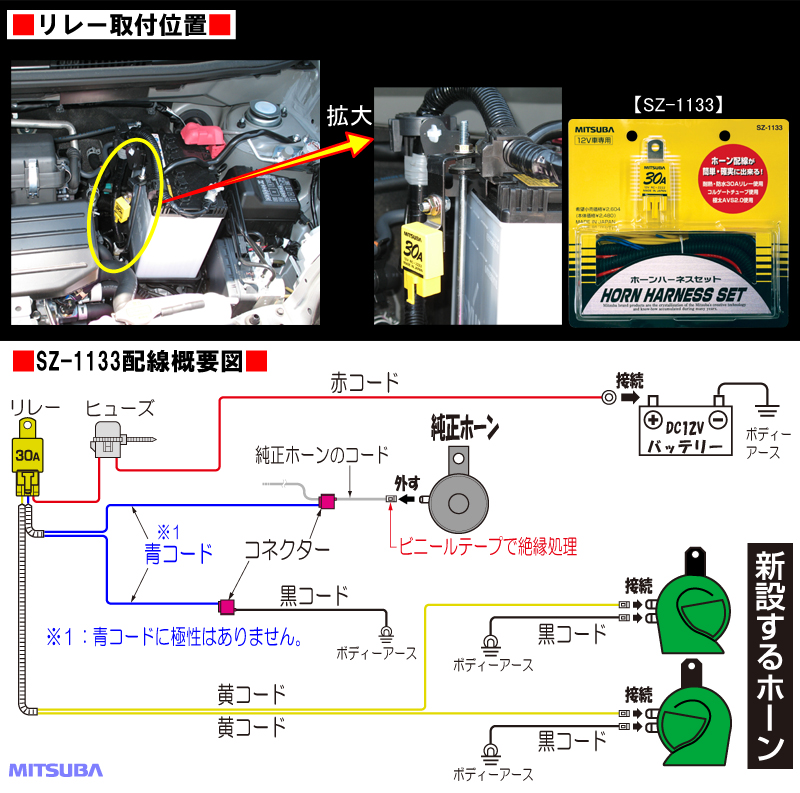

当社製のＳＺ－１１３３（ホーンハーネスセット）に同梱のリレーを取り付けます。リレーは市販のステーを加工して取付けました。
続いてＳＺ－１１３３（ホーンハーネスセット）の配線方法に従って配線します。参考までにこの車に配線する場合の配線概要図を記載しました。
※シングルホーンをダブルホーンに交換する時はリレー配線を推奨します。〔ホーン回路と他の電装品回路（ブレーキランプ、ハザードランプ等）を同じ電源ヒューズから供給する車も増えています。ホーン交換により消費電流が増加し、ヒューズ切れ等の心配がありますので、ぜひ・・・〕
※当社製のＳＺ－１１３３（ホーンハーネスセット）を使えば、ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線が可能です。
