ムーヴ（ＬＡ１００Ｓ）のホーン交換
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
。
1

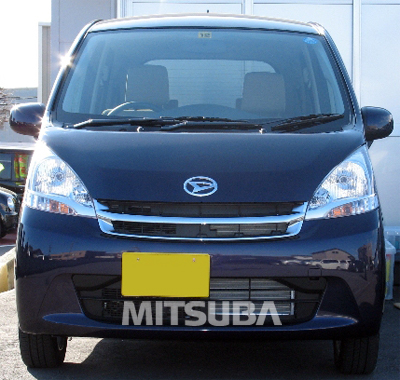

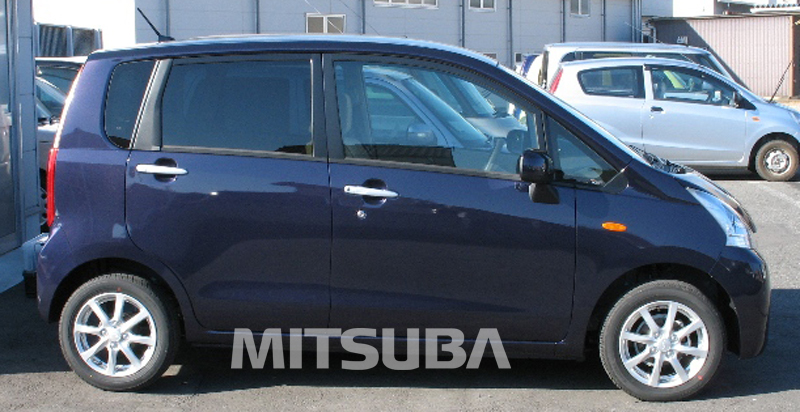

グレード ： Ｘ “Ｌｉｍｉｔｅｄ”
年 式 ： ２０１０年１２月
型 式 ： ＬＡ１００Ｓ
2

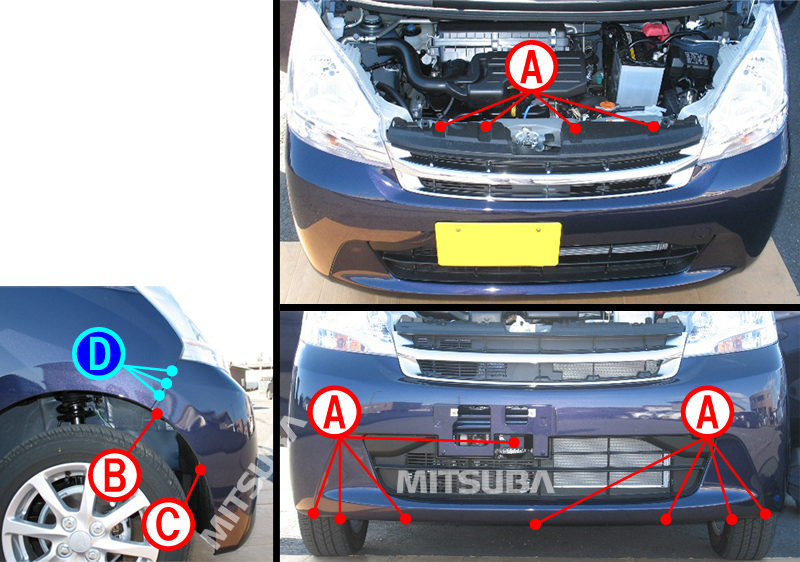

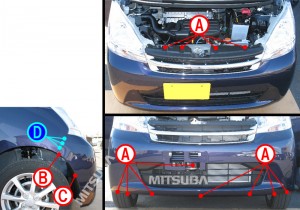

はじめにグリルのクリップＡ（４箇所）を外します。
次にナンバープレートを外し、その裏にあるクリップＡ（１箇所）とバンパー下面にあるクリップＡ（７箇所）を外します。
続いて、フェンダー裏のクリップＢとクリップＣ（左右各１箇所）を外し、バンパー端面のハメコミフックＤ（左右各３箇所）を外すとバンパーフェイスが外れます。
3

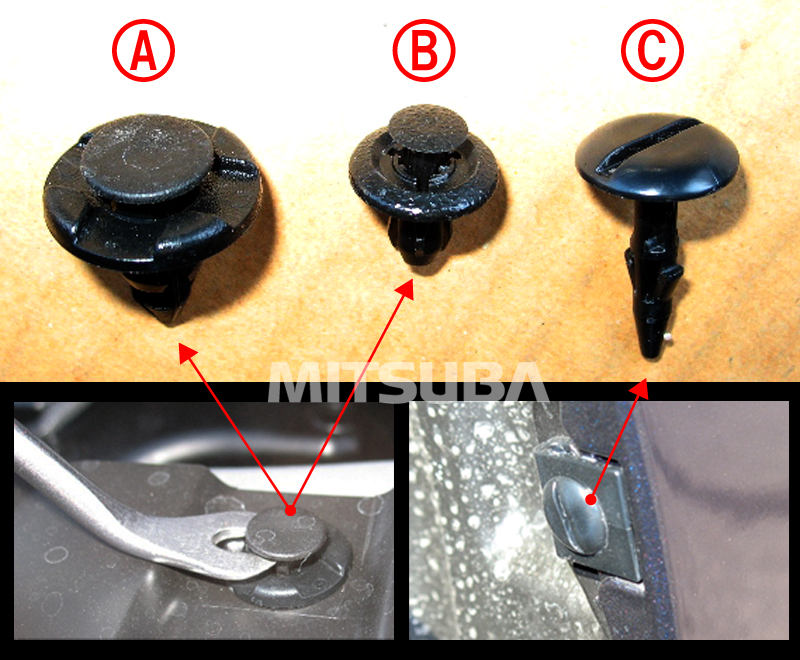

※クリップＡ & Ｂ の外し方
クリップクランプツール等で中央部を引き上げ
てから手で引き抜きます。
※クリップＣ の外し方
マイナスドライバーなどで９０度回転させて引
き抜きます。はめ込む場合は、回転させずに
挿し込みます。（付いていた時と同じ向きで
挿し込みます。）
4

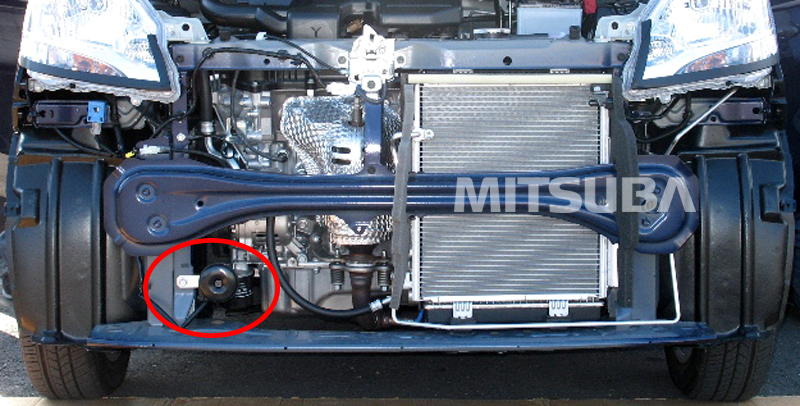

※この車では純正ホーンが１個、装着されていま
した。
5
※今回の取付位置でスリムスパイラル、プラウド、
アルファーⅡコンパクトが取り付け出来ました。

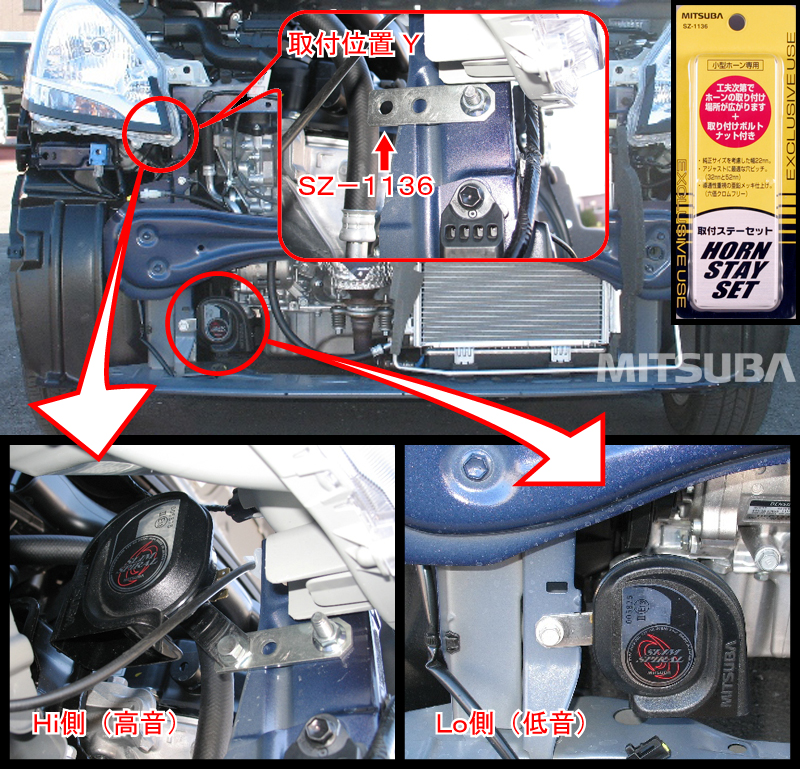

【スリムスパイラルの場合】
取付位置Y（運転席ヘッドライト脇のフレーム）に
当社製のＳＺ－１１３６（取付ステーセット）を使用
してにＨｉ側（高音）を取り付けます。Ｌｏ側（低音）
は、純正ホーンの位置へそのまま取り付けます。
6

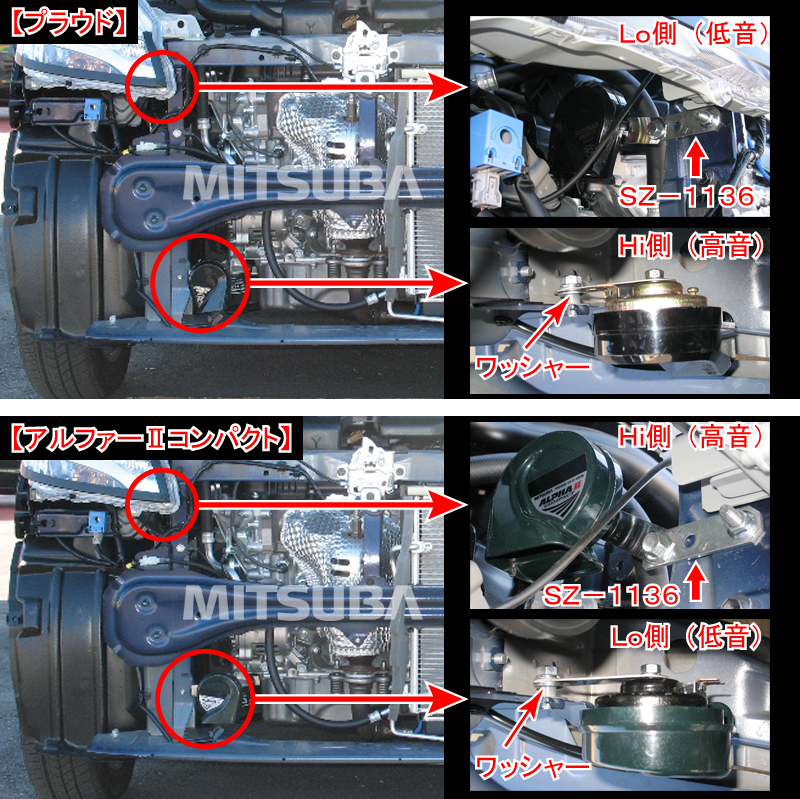

取付位置Y（運転席ヘッドライト脇のフレーム）に当社製のＳＺ－１１３６（取付ステーセット）を使用してにＬｏ側（低音）を取り付けます。Ｈｉ側（高音）は、純正ホーンの位置へ裏側からワッシャーをはさんで取り付けます。
【アルファーⅡコンパクトの場合】
取付位置Y（運転席ヘッドライト脇のフレーム）に当社製のＳＺ－１１３６（取付ステーセット）を使用してにＨｉ側（高音）を取り付けます。Ｌｏ側（低音）は、純正ホーンの位置へ裏側からワッシャーをはさんで取り付けます。
7

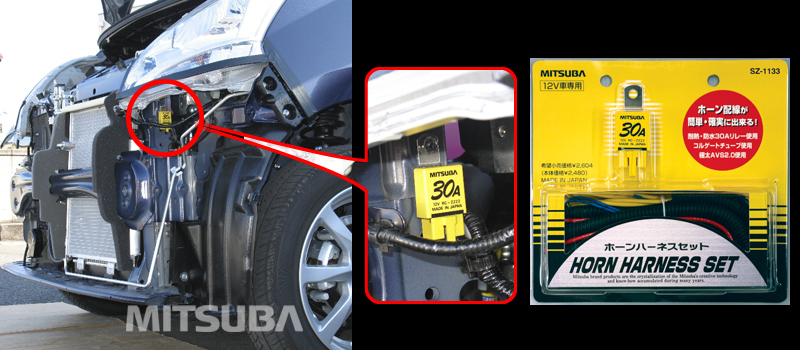

当社製のＳＺ－１１３３（ホーンハーネスセット）に同梱のリレーを取り付けます。
※シングルホーンをダブルホーンに交換する時はリレー配線を推奨します。
〔ホーン回路と他の電装品回路（ブレーキーランプ、ハザードランプ等・・・）が同じ電源（ヒューズ）を共用する車も増えています。消費電流の増加によるヒューズ切れ等の心配がありますので・・・〕
※当社製のＳＺ－１１３３（ホーンハーネスセット）を使えば、ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線が可能です。
8
この情報は参考資料ですので、お取り付け及び車検適合を保証するものではありませんので、ご注意ください。
