ライフディーバ（ＪＣ1）のホーン交換

※ご注意
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。

【データ】

• グレード　：　ライフ ディーバ　スマートスタイル
• 年　　式　：　２０１０年１１月
• 型　　式　：　ＤＢＡ－ＪＣ1

バンパーを外します。

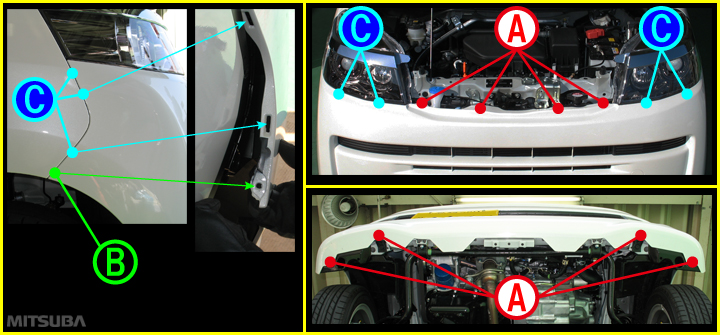

ボンネットを開けて、クリップ Ａ（４箇所）を外します。
次にバンパー下面のクリップＡ（４箇所）を外します。
続いてフェンダー裏ネジ Ｂ（左右各１箇所）、バンパーサイドのハメコミフックＣ （左右各３箇所）、ヘッドライト下ハメコミフックＣ （左右各２箇所）を外してからバンパーを手前に引き出し、フォグランプのコネクターを外します。

クリップとネジの形です。

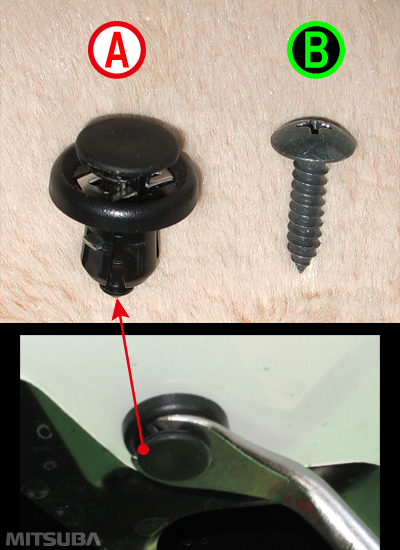

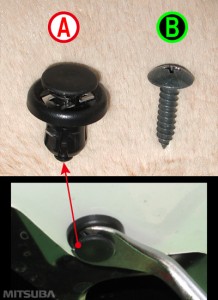

■クリップＡの外し方■
画像のようにクリップクランプツール等で中央部を少し引き上げてから全体を手で引き抜きます。

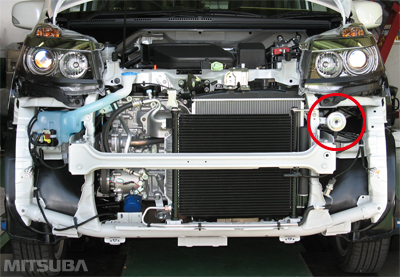

純正ホーン（１個）を外します。

※この車では純正ホーンが１個、装着されていました。また、端子数は１つでした。

新しいホーンを取り付けます。

※今回の取付位置でアルファーⅡコンパクト、スリムスパイラル、プラウドが取り付け出来ました。
※画像は「スリムスパイラル」の取り付け例です。

【スリムスパイラル、アルファーⅡコンパクト】

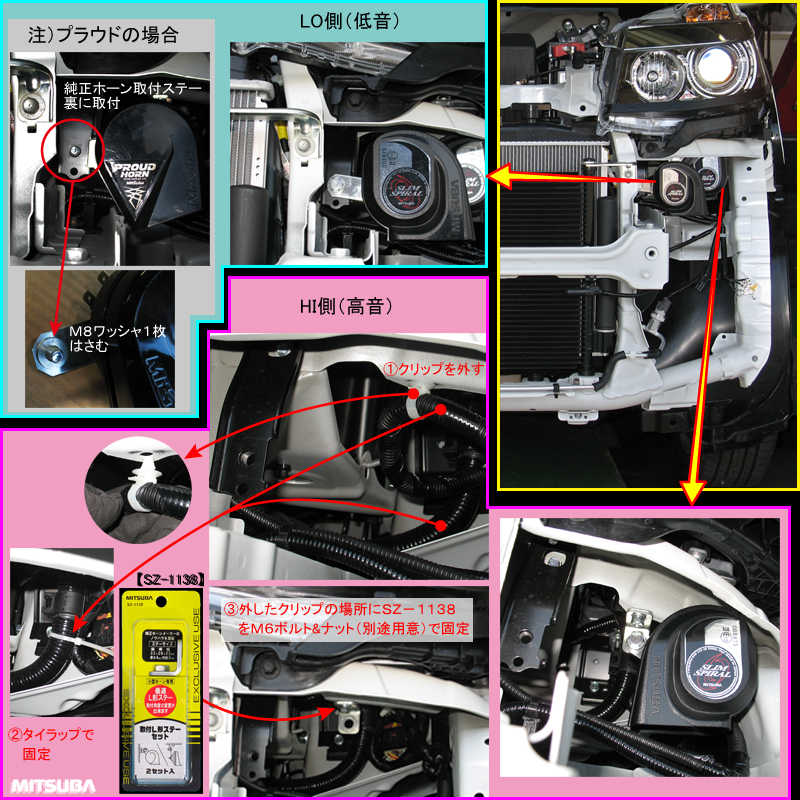

ＬＯ側（低音）は純正ホーン取付ステーへ固定します。
ＨＩ側（高音）は当社製ＳＺ－１１３８（取付Ｌ形ステーセット）を使用して固定します。ＳＺ－１１３８（取付Ｌ形ステーセット）固定場所は、純正ホーンステーの根元の脇にハーネス固定用のクリップがあるので、それを一旦取り外します。外したハーネスは奥にあるハーネスにタイラップなどで固定します。クリップの穴へＭ６ボルト＆ナットを別途用意して取り付けます。

【プラウド】
ＨＩ側（高音）は純正ホーン取付ステーへ固定します。
※プラウドホーンでは純正取り付け部とステーが干渉する場合があるので、純正ホーン取付ステーへＭ８ワッシャ（ＳＺ－１１３８同梱ワッシャ）を１枚はさみ、純正取り付け面の裏側から固定します。（画像参照）
ＬＯ側（低音）は当社製ＳＺ－１１３８（取付Ｌ形ステーセット）を使用して固定します。ＳＺ－１１３８（取付Ｌ形ステーセット）固定場所は、純正ホーンステーの根元の脇にハーネス固定用のクリップがあるので、それを一旦取り外します。外したハーネスは奥にあるハーネスにタイラップなどで固定します。クリップの穴へＭ６ボルト＆ナットを別途用意して取り付けます。

今回ＳＺ－１１６１（ホンダ車専用ホーンハーネスセット）を使用して取り付けを行ないます。このハーネスを使用することで、純正ホーンコネクターとの接続がワンタッチで出来るため、純正コードを傷めることがありません。

まず、ＳＺ－１１６１（ホンダ車専用ホーンハーネスセット）に同梱しているリレーを取り付けます。リレーは市販のステー（別途準備）を加工し、Ｍ６ボルトセット（別途準備）で固定。１２Ｖバッテリーを固定しているスタッドボルト（画像の位置）に加工したステーをＭ６ナット（別途準備）で取り付けました。

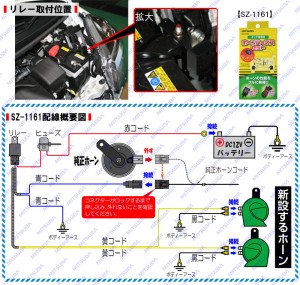

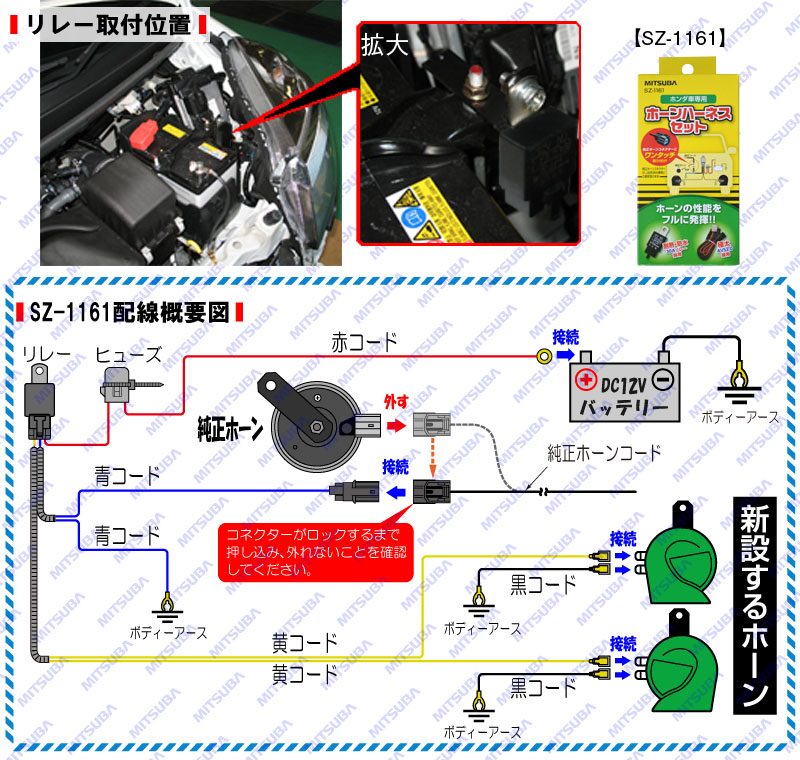

続いてＳＺ－１１６１（ホンダ車専用ホーンハーネスセット）の配線方法に従って配線します。参考までに、この車両に配線した配線概要図を掲載しておきます。

配線接続後は、ホーンボタンをチョン押して、ホーンが正常に吹鳴するか確認してください。

【新たにリレーが必要となる理由】
ホーンの回路と他の電装品（ブレーキランプ・ハザードランプなど）回路の電源を共通として使用している車両が増えてきています。シングルホーンからダブルホーンへ変更した場合、電流容量が2倍となり、電装品作動時にヒューズが切れる恐れが高くなりますので、リレーの使用を推奨しています。

バンパーを戻して完成です。
