フリードスパイク（ＧＢ３）のホーン交換
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
1

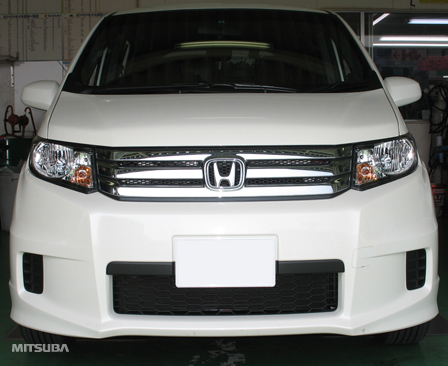

【データ】
- 年 式 ： ２０１０年７月
- 型 式 ： ＤＢＡ－ＧＢ３
- グレード ： Ｇエアロ
2

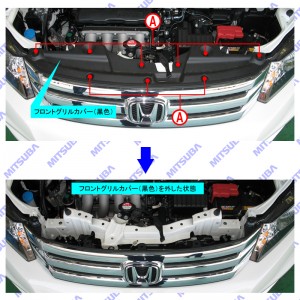

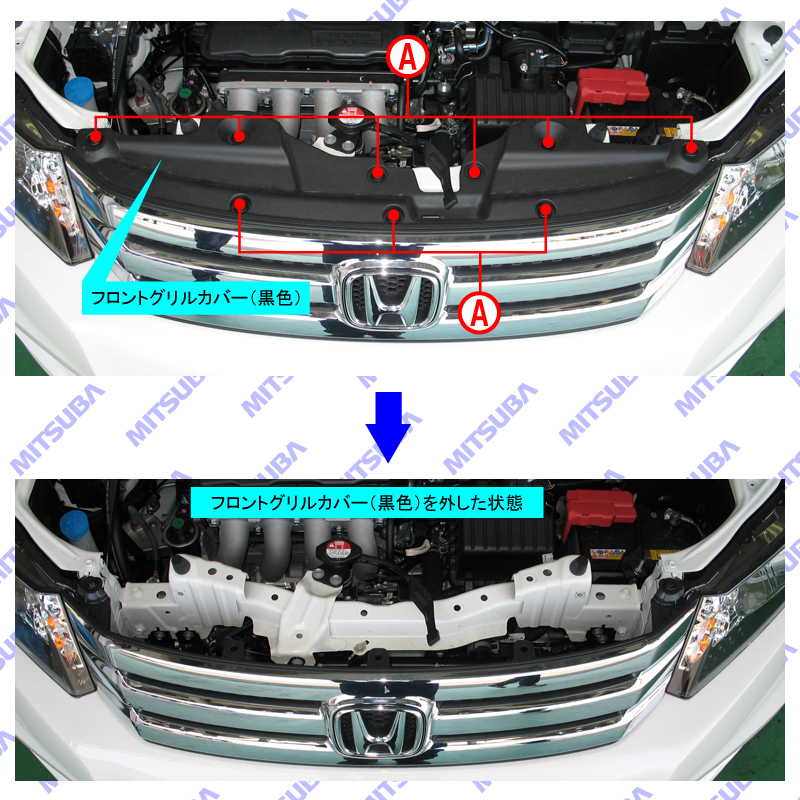

はじめにボンネットを開けて、グリル上面にあるフロントグリルカバー（黒色の樹脂カバー）のクリップＡ（９箇所）を外します。
※この車の場合、フロントグリルカバー（黒色の樹脂カバー）を外すとホーン交換ができます。
※あらかじめ取り外す部品（グリルやバンパー）の外周にマスキングテープ等をしましょう。取り外す際に誤って傷を付けてしまう事を少なく出来ます。
3

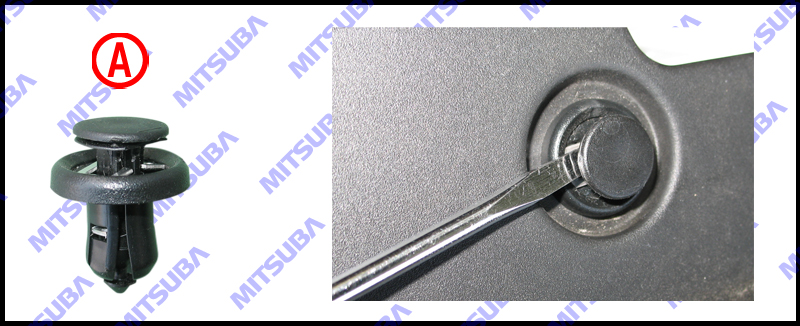

■クリップＡの外し方■
画像のようにクリップリムーバーなどで中央部を少し引き上げてから全体を手で引き抜きます。
4
※以後、説明のためグリルやバンパーを外した状態の画像となっておりますが、本車両はそれらを外さなくてもホーンの交換が出来ます。

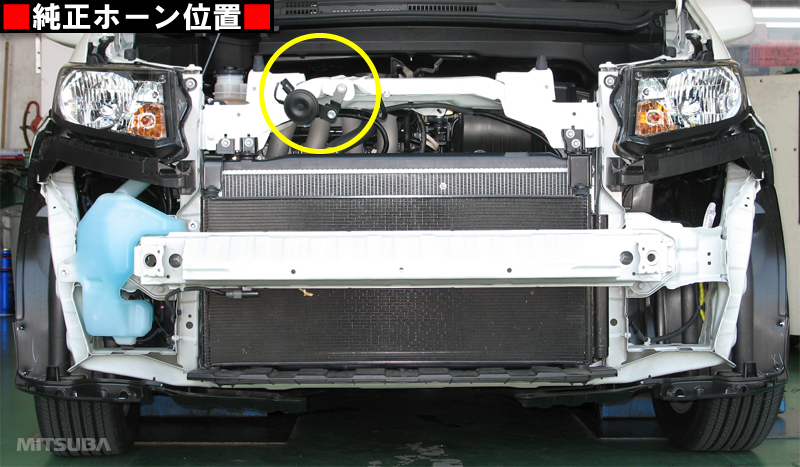

※この車では純正ホーンが１個、装着されていました。また、端子数は１つでした。
5

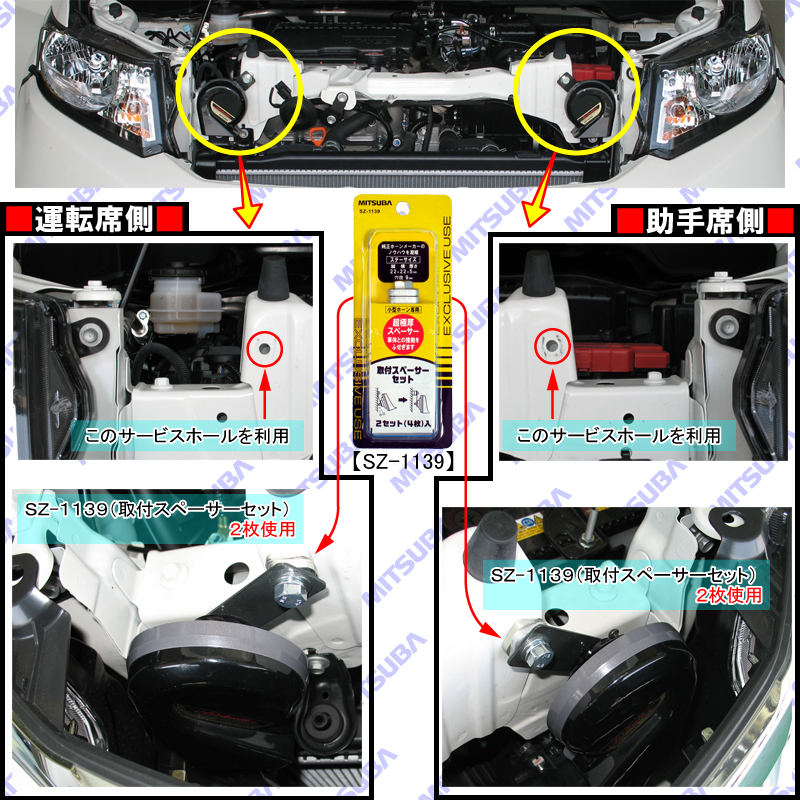

運転席側＆助手席側ヘッドライト脇にあるサービスホールへＳＺ-１１３９（取付スペーサーセット）を各々２枚使用して取り付けます。
※画像は「エアバレット」の取り付け例です。

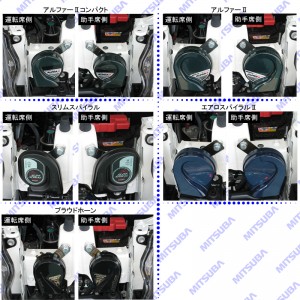

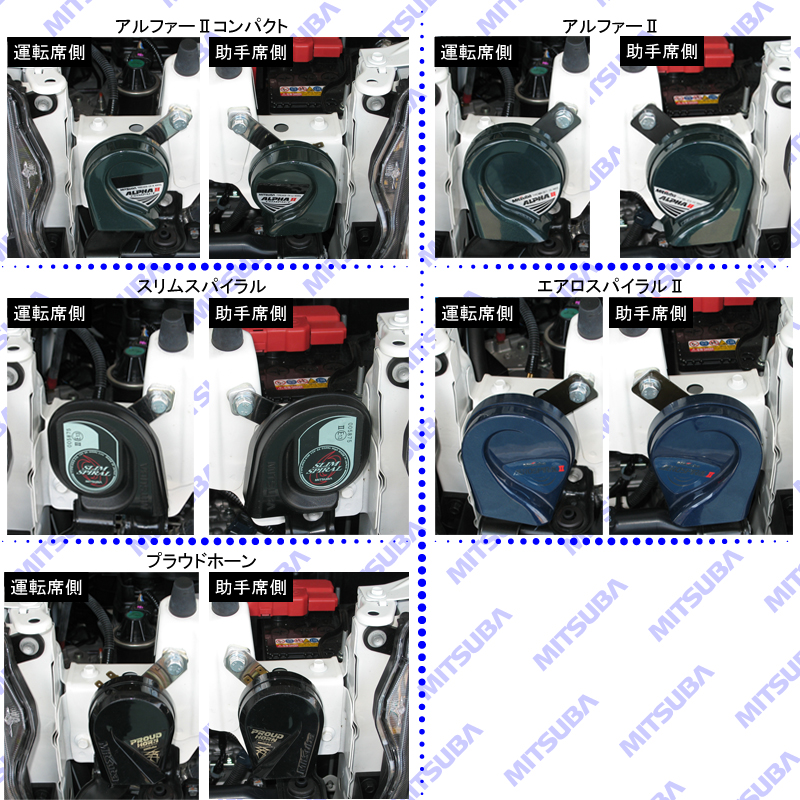

※今回の取付位置でアルファーⅡコンパクト、スリムスパイラル、プラウドホーン、アルファーⅡ、エアロスパイラルⅡ、エアバレットが取り付け出来ました。
6
上記エアバレットの取り付けと同じ方法で運転席側＆助手席側ヘッドライト脇にあるサービスホールへＳＺ-１１３９（取付スペーサーセット）を各々２枚使用して取り付けました。
7

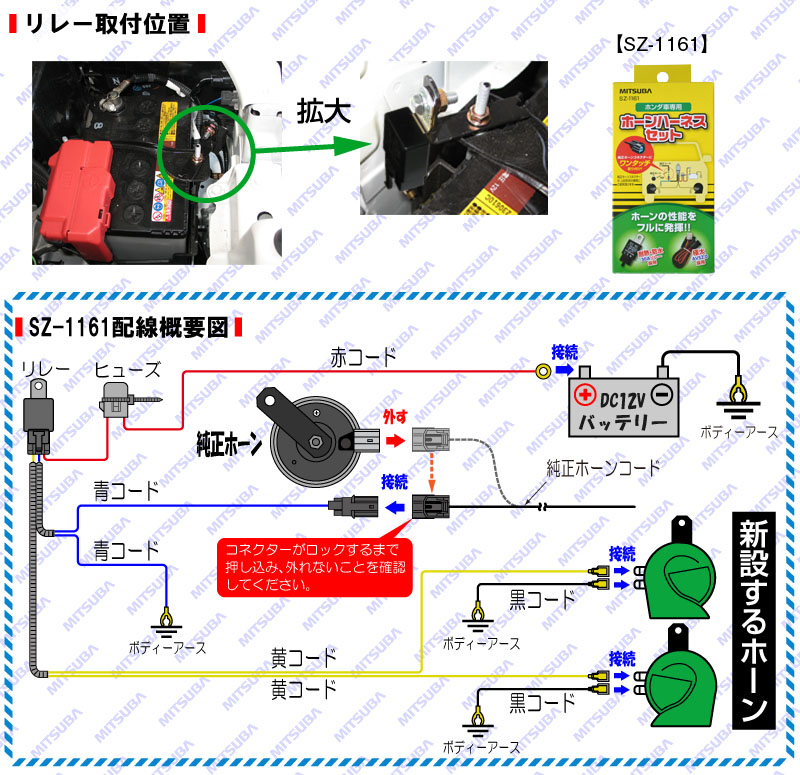

まず、ＳＺ－１１６１（ホンダ車専用ホーンハーネスセット）に同梱しているリレーを取り付けます。リレーは市販のステー（別途準備）を加工し、Ｍ６ボルトセット（別途準備）で固定。１２Ｖバッテリーを固定しているスタッドボルト（画像の位置）に加工したステーをＭ６ナット（別途準備）で取り付けました。
続いてＳＺ－１１６１（ホンダ車専用ホーンハーネスセット）の配線方法に従って配線します。参考までに、この車両に配線した配線概要図を掲載しておきます。
配線接続後は、ホーンボタンをチョン押して、ホーンが正常に吹鳴するか確認してください。
【新たにリレーが必要となる理由】
ホーンの回路と他の電装品（ブレーキランプ・ハザードランプなど）回路の電源を共通として使用している車両が増えてきています。シングルホーンからダブルホーンへ変更した場合、電流容量が2倍となり、電装品作動時にヒューズが切れる恐れが高くなりますので、リレーの使用を推奨しています。
