ＦＪクルーザー（ＧＳＪ１５Ｗ）のホーン交換
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
1
-
グレード ： カラーパッケージ
年 式 ： ２０１１年１月
型 式 ： ＣＢＡ－ＧＳＪ１５Ｗ
2

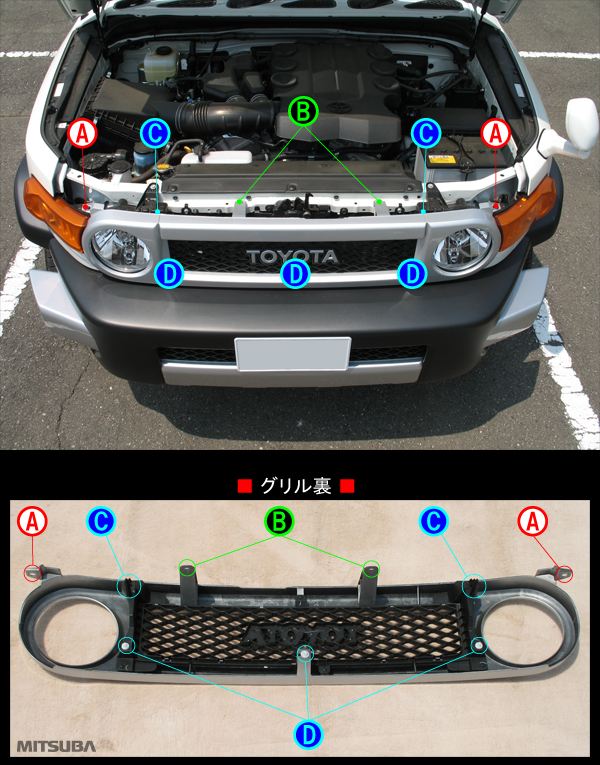

ボンネットを開けて、クリップＡ（２箇所）、ネジＢ（２箇所）、フックＣ（２箇所）、フックＤ（３箇所）の順に外し、グリルを外します。
※この車の場合、グリルを外せばホーン交換ができます。
3
■クリップＡの外し方＆戻し方■

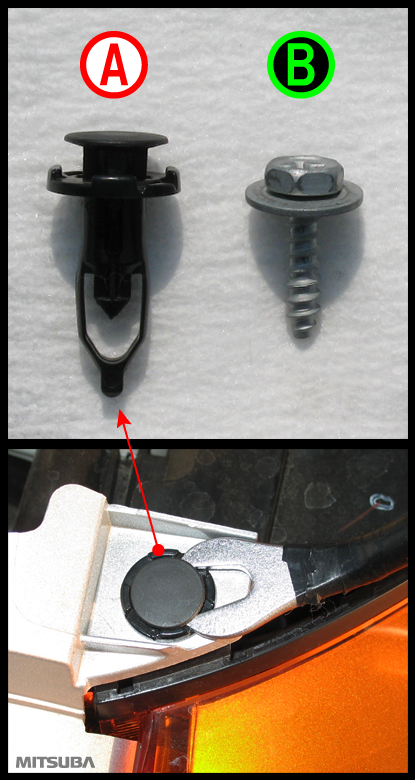

画像の様にクリップリムｰバー等で中央部を少し引き上げてから全体を手で引き抜きます。元に戻す場合は、外した状態のクリップをそのままバンパーへ挿し込んでから中央部を指で押して取り付けます。
4
■フックＣの外し方■

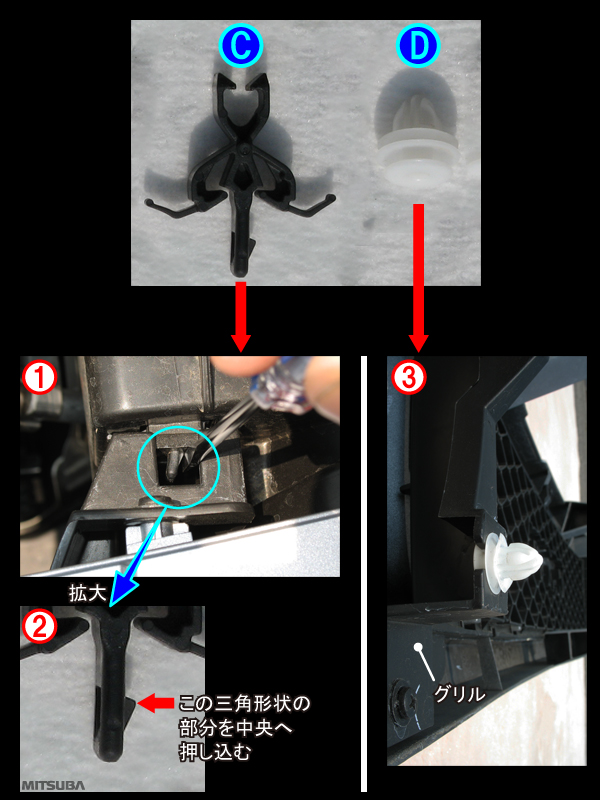

精密ドライバー等を上から挿し込み（画像①）、三角形状の部分を中央へ押し込んだ状態（画像②）にし、グリルを手前に引き出します。
■フックＤの外し方■
フックＤは車両側にはめ込まれているだけなので、グリルを手前に引き出せば外れます。
グリルを外すと画像③の状態で外れます。
5

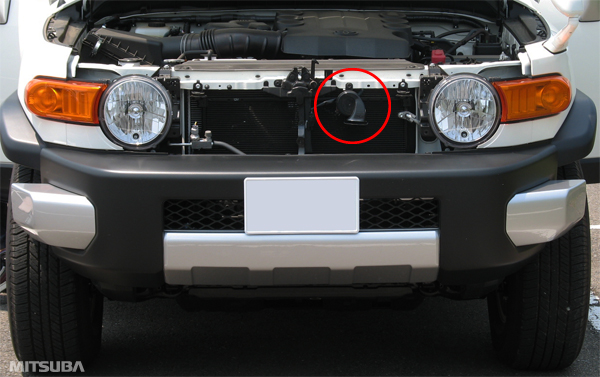

※この車では純正ホーンが１個、装着されていました。また、端子数は各々１つでした。
6

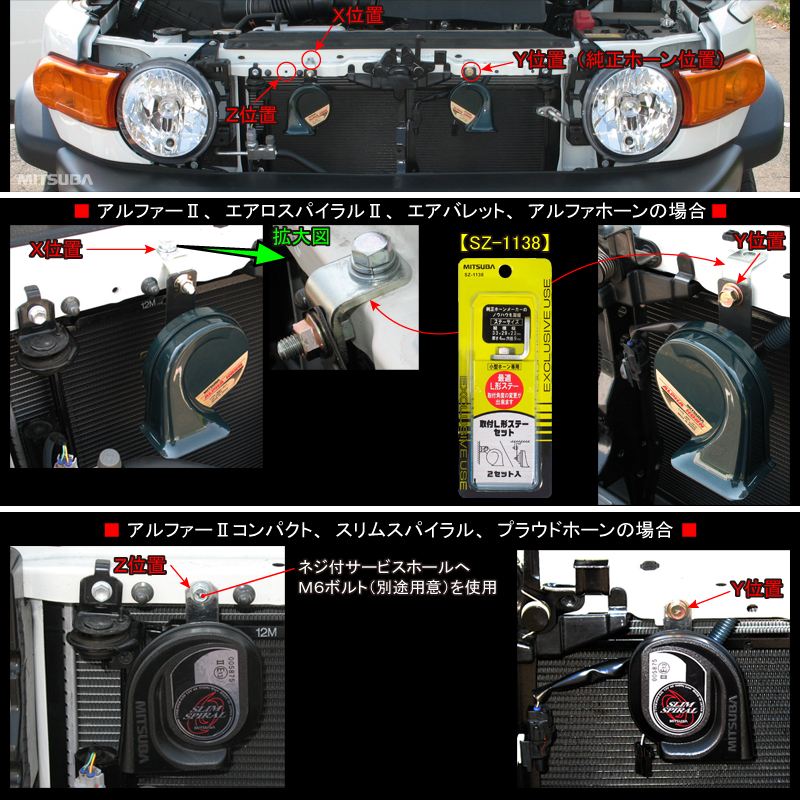

純正ホーンの位置（Ｙ位置）と運転席側ヘッドライト脇にあるＺ位置またはＸ位置へホーンを取り付けます。
※画像は「アルファーホーン」の取り付け例です。
■アルファーⅡ、エアロスパイラルⅡ、エアバレット、アルファホーンの場合■
フレーム上面のサービスホール（Ｘ位置）へＳＺ－１１３８（取付Ｌ型ステーセット）を使用してホーンを取り付けます。
もう一つのホーンは、Ｙ位置へ突起を回避するためＳＺ－１１３８（取付Ｌ型ステーセット）を１枚スペーサの代りにして取り付けます。
■アルファーⅡコンパクト、スリムスパイラル、プラウドホーンの場合■
ネジ付サービスホール（Ｚ位置）へＭ６ボルト（別途用意）を使用して取り付けます。
もう一つのホーンは、Ｙ位置へそのまま取り付けます。
7

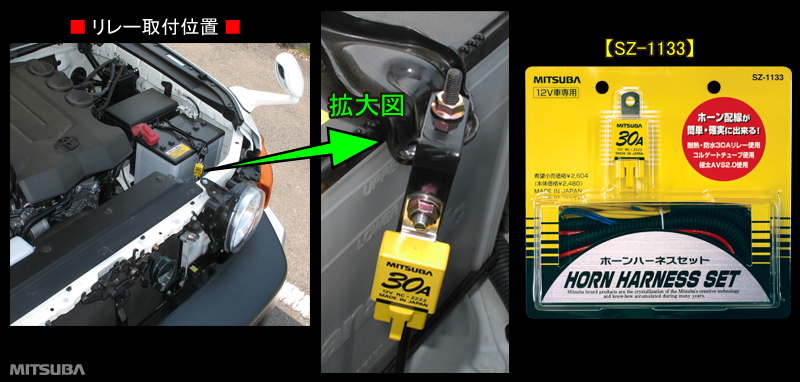

当社製のＳＺ－１１３３（ホーンハーネスセット）に同梱のリレーを取り付けます。リレーは市販のステーを加工して取付けました。続いてＳＺ－１１３３（ホーンハーネスセット）の配線方法に従って配線します。
※シングルホーンをダブルホーンに交換する時はリレー配線を推奨します。〔ホーン回路と他の電装品回路（ブレーキーランプ、ハザードランプ等・・・）が同じ電源（ヒューズ）を共用する車も増えています。消費電流の増加によるヒューズ切れ等の心配がありますので・・・〕
※当社製のＳＺ－１１３３（ホーンハーネスセット）を使えば、ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線が可能です。
