エルグランド（Ｅ５２）のホーン交換
ニッサン エルグランド（Ｅ５２）のホーン交換をご紹介します。
※ご注意
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
1

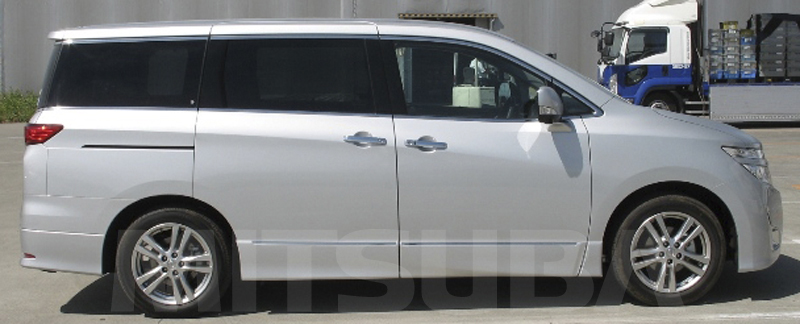

【データ】
グレード ： ２５０Ｈｉｇｈｗａｙ ＳＴＡＲ
年 式 ： ２０１０年８月
型 式 ： Ｅ５２
グレード ： ２５０Ｈｉｇｈｗａｙ ＳＴＡＲ
年 式 ： ２０１０年８月
型 式 ： Ｅ５２
2

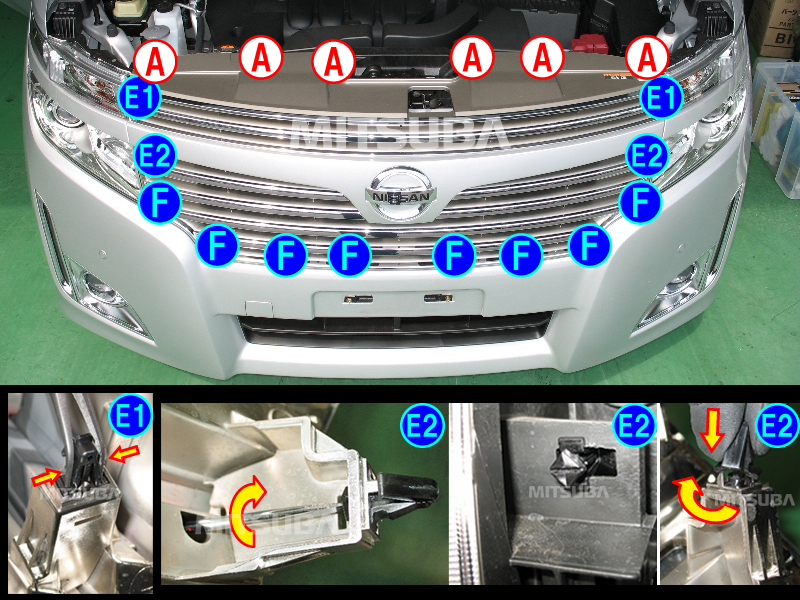

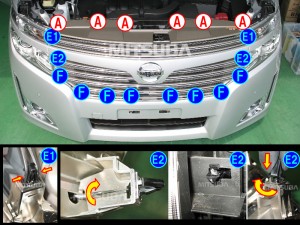

フロントグリルを外します。
クリップＡ（６ヶ所）を外します。
ハメコミクリップＥ１（２ヶ所）を外します。ハメコミクリップ裏側から上下を挟み込みながらグリルごと手前に引き出します。
ハメコミクリップＥ２（２ヶ所）を外します。前面からマイナスドライバー等で４５°回転させて、グリルごと手前に引き出します。
ハメコミＦ（８ヶ所）を外しながら、グリルを外します。
※ハメコミクリップＥ２は車体から外してグリルにはめ込んでおきます。（写真右下のようにハメコミクリップ部の向きを間違えないようにして、下に押しつけながら４５°回転させます。）
3

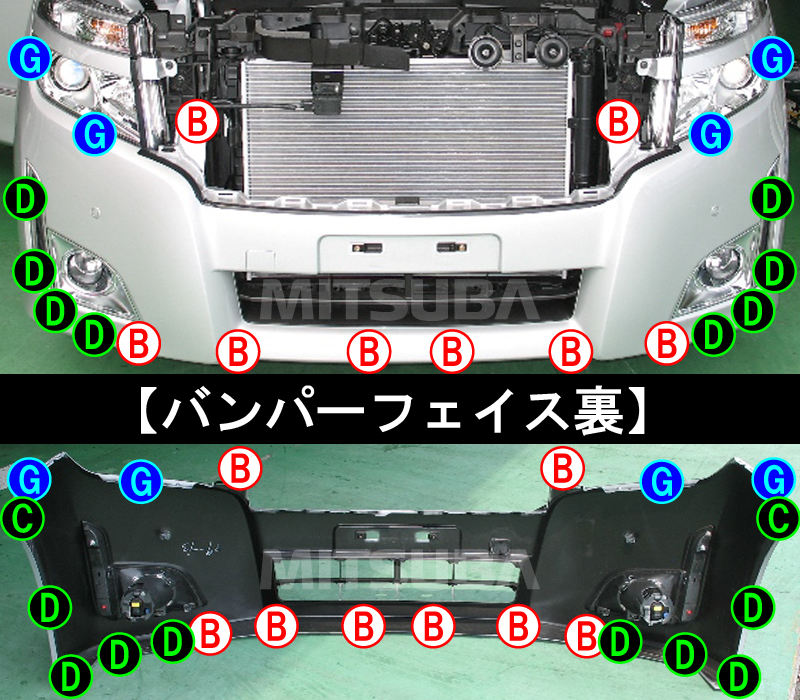

バンパーフェイスを外します。
クリップＢ（計８ヶ所）を外します。
ＣとＤのネジ（計１０ヶ所）を外します。
Ｇのハメコミに注意しながら、バンパーフェイスを外します。
4

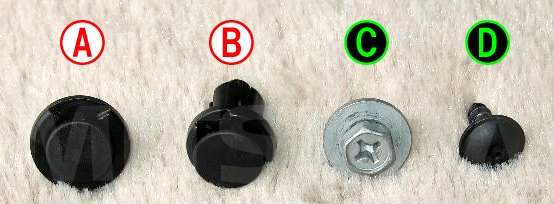

クリップとネジの形です。
Ｄのネジはトルクスドライバー（Ｔ２０）が必要です。
5

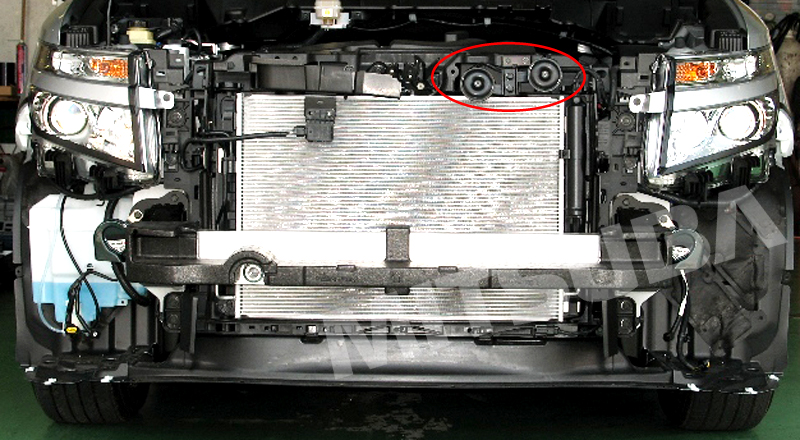

純正ホーン（２個）を外します。
6

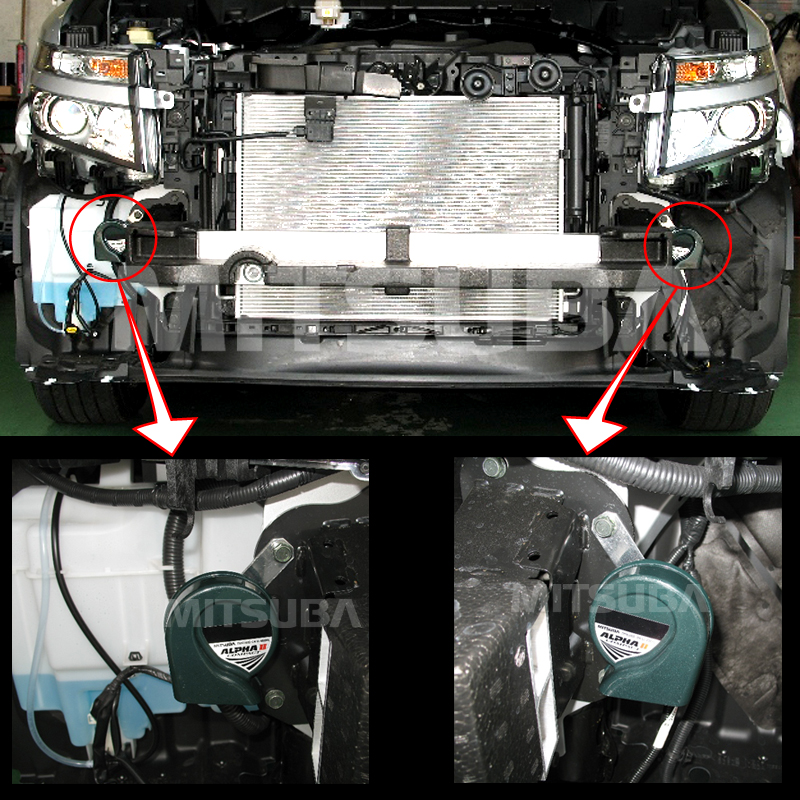

新しいホーンを取り付けます。
※純正位置での取り付けは走行中の振動を考慮すると推奨出来ません。
※コーナーセンサーのハーネスに干渉しないように注意して下さい。また、ホーンとボディが干渉する場合はステーと取付面の間にワッシャーを挟んで調整してください。
今回の取付位置でアルファーⅡコンパクト、プラウドホーン、スリムスパイラル,アルファーⅡ、エアバレット、エアロスパイラルⅡが取り付け出来ました。
7

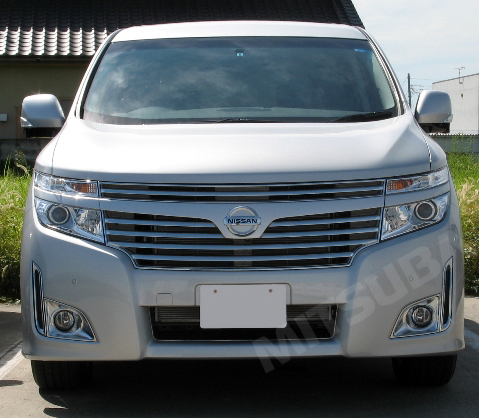

バンパーフェイス、グリルを戻して完成です。
