デュアリス（ＫＮＪ１０）のホーン交換
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
1
-
年 式 ： ２０１０年１０月
型 式 ： ＤＢＡ－ＫＮＪ１０
グレード ： ２０Ｇ ＦＯＵＲ
2

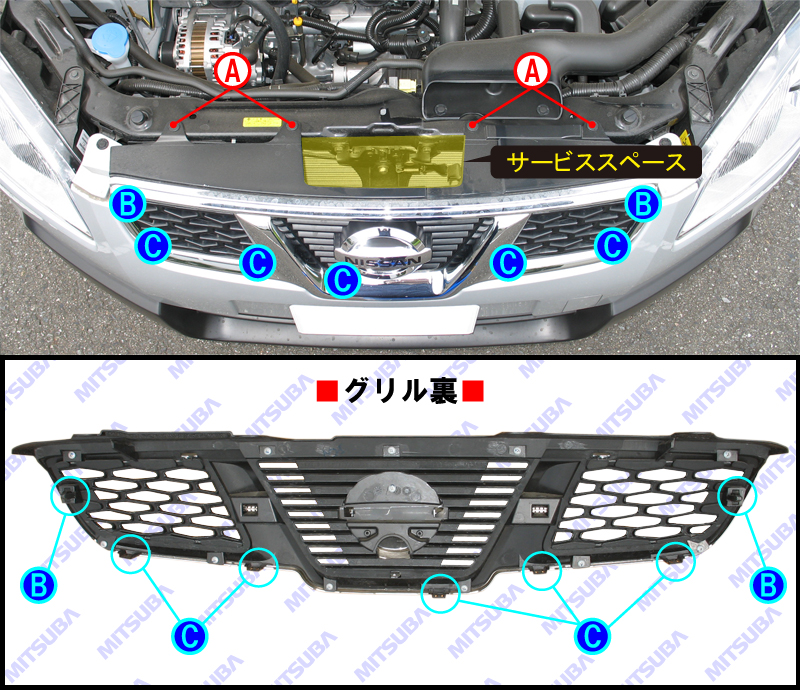

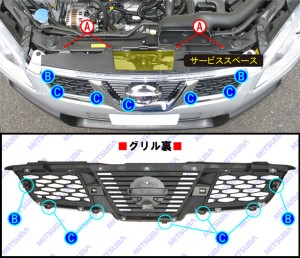

はじめにボンネットを開けて、グリル上面のクリップＡ（４箇所）を外します。
次にグリル上面のサービススペースから手を入れ、グリル裏側のフック Ｂ（２箇所）、フックＣ（５箇所）を外しておいてから、グリルを車両前方に引き出すようして取り外します。
※この車の場合、グリルを外せばホーン交換ができます。
3

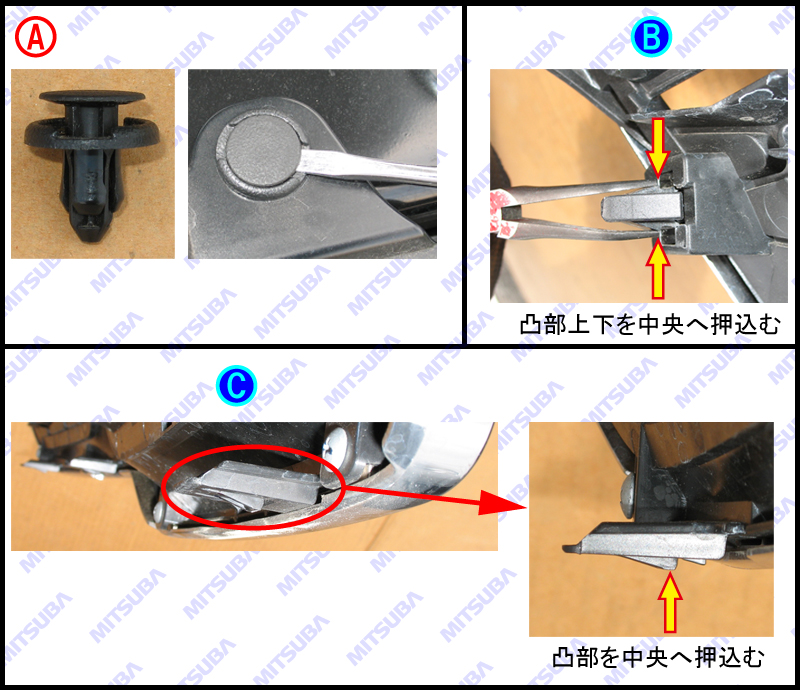

■クリップＡの外し方■
画像のようにクリップクランプツール等で中央部を少し引き上げてから全体を手で引き抜きます。
■フックＢの外し方■
先曲がりロングノーズ等を使用して凸部上下を挟んで中央へ押込みながらグリルを手前に引き出します。
■フックＣの外し方■
ドライバー等で凸部を中央へ押込みながらグリルを手前に引き出します。
4

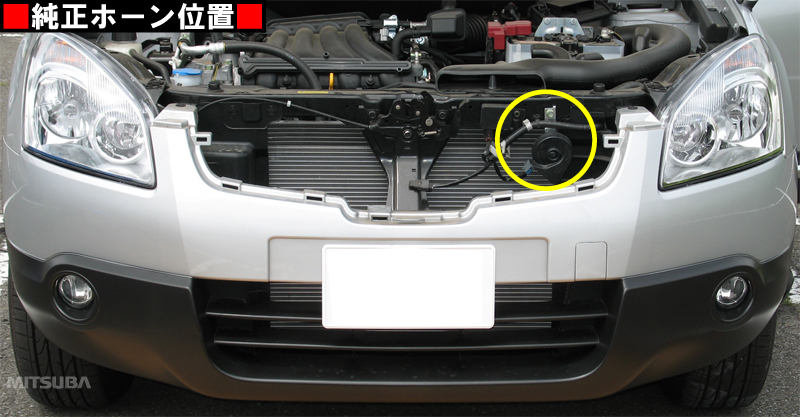

※この車では純正ホーンが１個、装着されていました。また、端子数は２つでした。（２ピンのカプラで接続。）
5

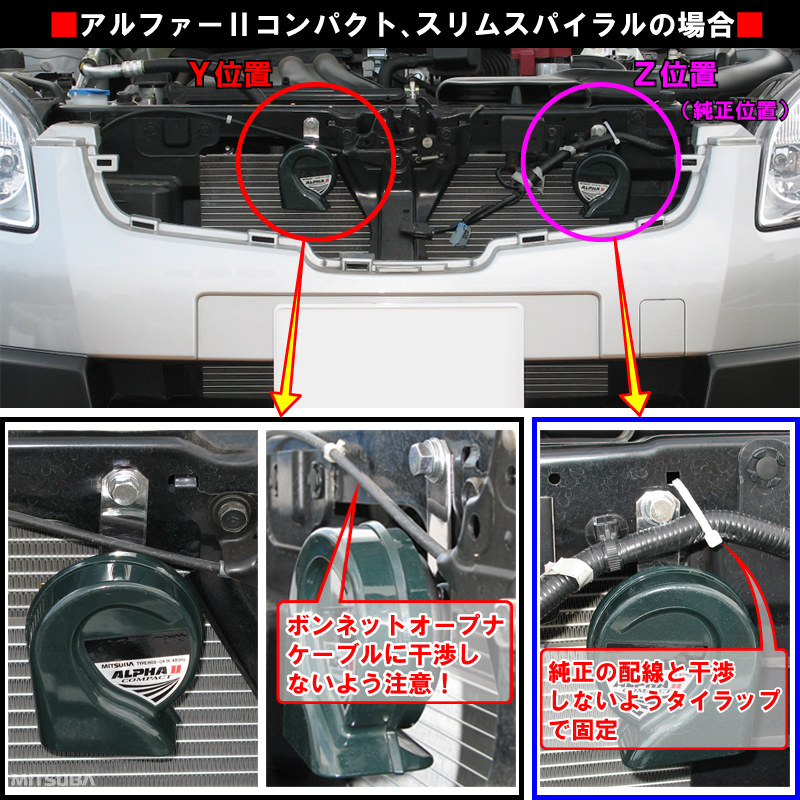

■アルファーⅡコンパクト、スリムスパイラルの場合■
ラジエターサポートフレームのサービスホール（Ｙ位置）へＨｉ側（高音）をそのまま取り付けます。
このとき、ボンネットオープナケーブルにホーンが干渉しないように取り付けます。
純正位置（Ｚ位置）へＬｏ側（低音）をそのまま取り付けます。
このとき、車両側の純正配線と干渉しないように配線をタイラップでフレームに固定します。
※画像は「アルファーⅡコンパクト」の取り付け例です。
6

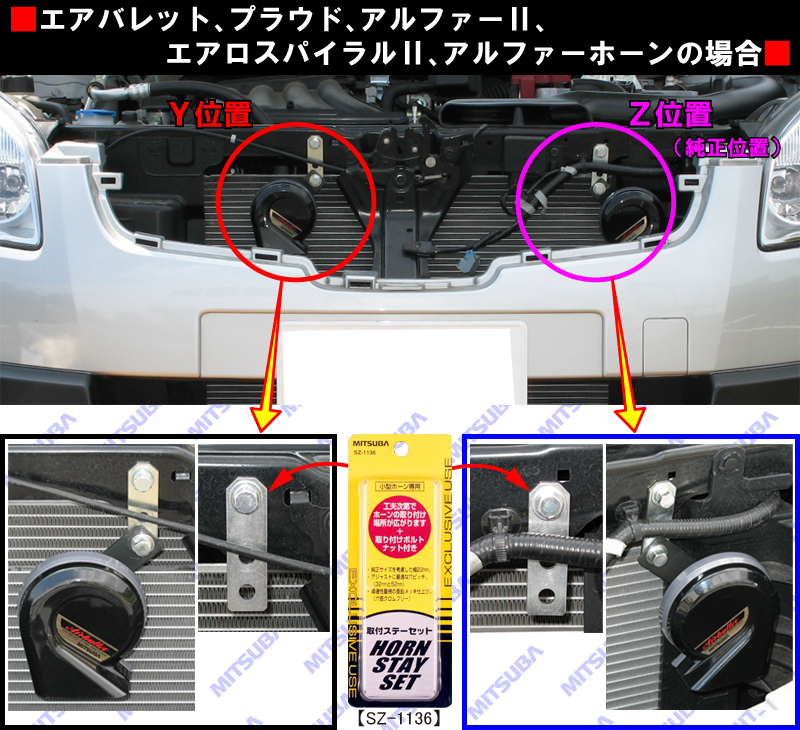

■エアバレット、プラウド、アルファーⅡ、エアロスパイラルⅡ、アルファーの場合■
ラジエターサポートフレームのサービスホール（Ｙ位置）へＳＺ－１１３６（取付ステーセット）取り付けます。
この場所には、プラウドのＬｏ側（低音）、アルファーⅡ、エアバレット、エアロスパイラルⅡ、アルファーホーンのＨｉ側（高音）を取り付けます。
純正位置（Ｚ位置）にＳＺ－１１３６（取付ステーセット）を使用して取り付けます。
この場所には、プラウドのＨｉ側（高音）、アルファーⅡ、エアバレット、エアロスパイラルⅡ、アルファーホーンのＬｏ側（低音）を取り付けます。
※画像は「エアバレット」の取り付け例です。
7
当社製のＳＺ－１１３３（ホーンハーネスセット）に同梱のリレーを取り付けます。リレーは市販のステーを加工して取付けました。

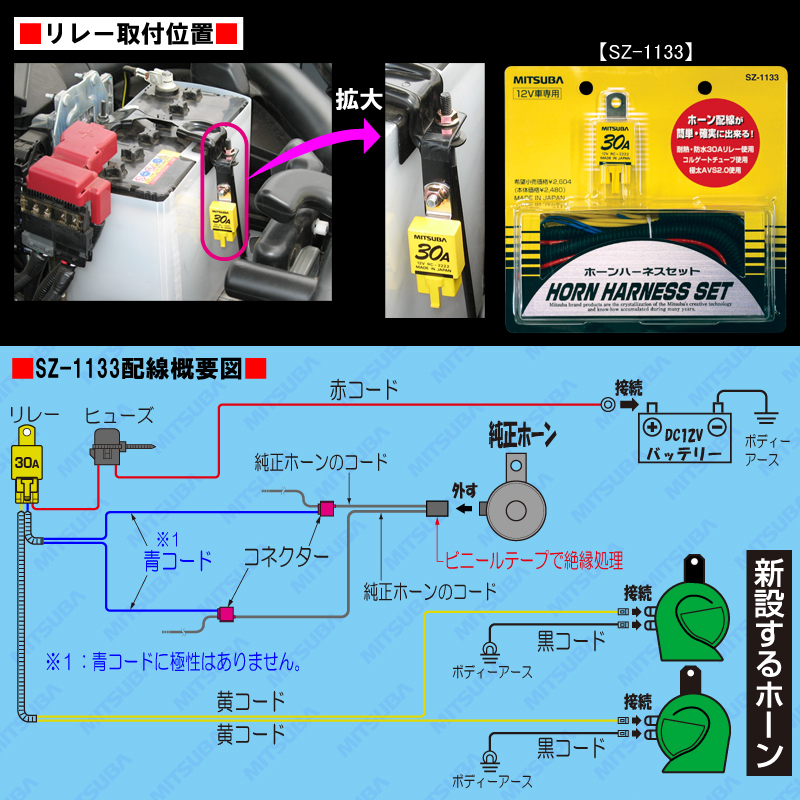

続いてＳＺ－１１３３（ホーンハーネスセット）の配線方法に従って配線します。参考までにこの車に配線する場合の配線概要図を記載しておきます。
※シングルホーンからダブルホーンに交換する時はリレー配線を推奨します。〔ホーン回路と他の電装品回路（ブレーキランプ、ハザードランプ等）を同じ電源ヒューズから供給する車も増えています。ホーン交換により消費電流が増加し、ヒューズ切れ等の心配がありますので、ぜひおすすめ致します。〕
※当社製のＳＺ－１１３３（ホーンハーネスセット）を使えば、ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線が可能です。
