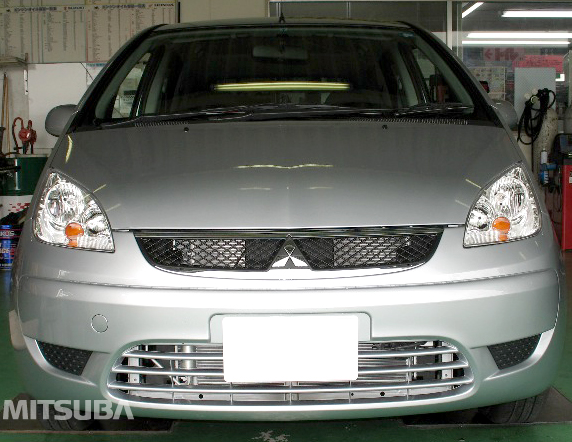

コルトプラス（Ｚ２１Ｗ）のホーン交換
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
1
-
グレード ： ＣＯＯＬＶＥＲＹ
年 式 ： ２０１０年７月
型 式 ： ＤＢＡ－Ｚ２１Ｗ
2

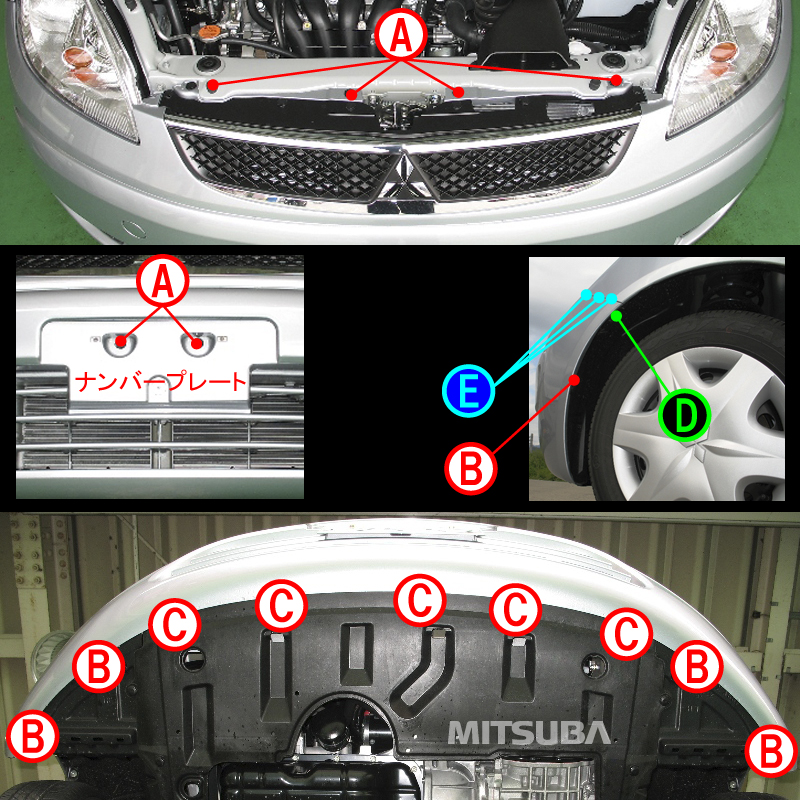

はじめにボンネットを開けてクリップＡ（４個）を外します。
次にナンバープレートを外し、その裏にあるクリップＡ（２箇所）とバンパー下面にあるクリップＢ（４個）及びクリップＣ（５個）を外します。
続いて、フェンダーのネジＤ（左右各１個）とクリップＢ（左右各１個）を外し、両脇部のハメコミフックＥ（左右各３個）を外しながらバンパーフェイスを手前に引き出します。
3

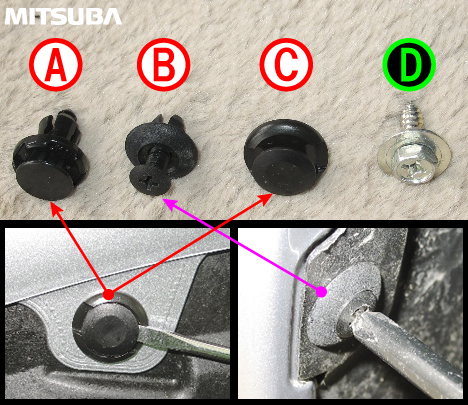

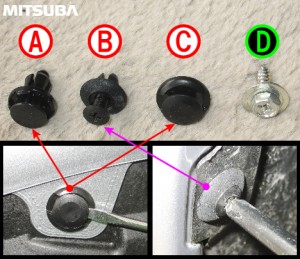

※クリップＡ & Ｃ の外し方
クリップリムーバー等で中心部を途中まで引き
上げたら手で引き抜きます。
（今回はマイナスドライバーを使って外しました。）
※クリップＢ の外し方
プラスドライバーで中心部を緩め（引き上げ）て
から手で引き抜きます。
4

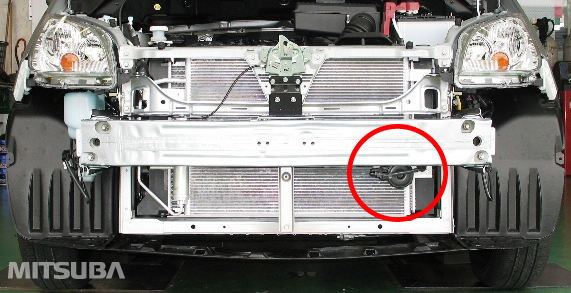

※この車では純正ホーンが１個、装着されていました。また、端子数は１つでした。
5

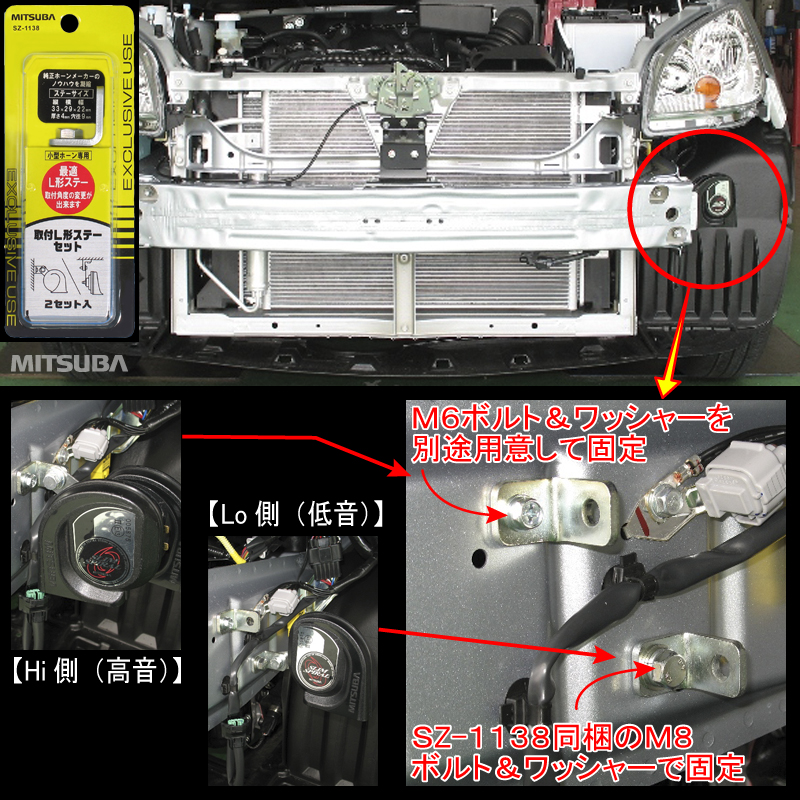

助手席側ヘッドライト下フレームのサービスホールへ、ＳＺ－１１３８（取付Ｌ形ステーセット）とＭ６ボルト＆ワッシャーで取り付けます。
※別途、Ｍ６ボルトとワッシャーを１つ用意してください。
※今回の取付位置でスリムスパイラル、プラウド、アルファーⅡコンパクトが取り付け出来ました。
※画像は「スリムスパイラル」の取り付け例です。
6

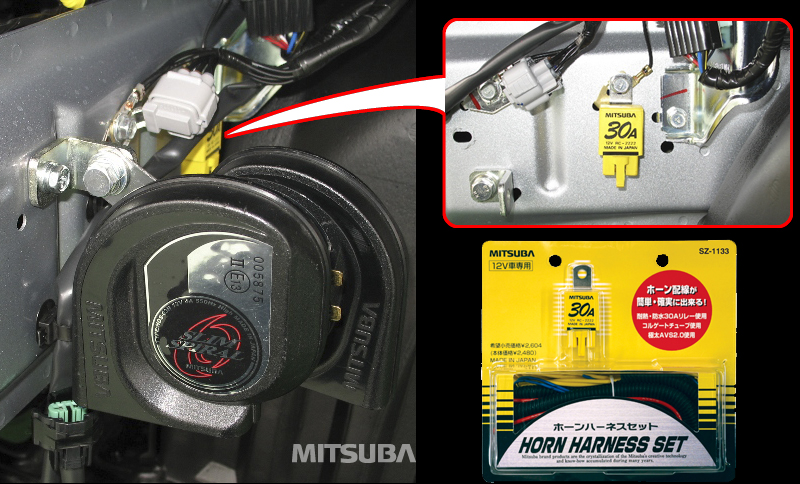

当社製のＳＺ－１１３３（ホーンハーネスセット）に同梱のリレーを取り付けます。
リレーは助手席ヘッドライト下のフレームにあるアースポイント固定用Ｍ６ボルトに共締めします。
※シングルホーンをダブルホーンに交換する時はリレー配線を推奨します。
〔ホーン回路と他の電装品回路（ブレーキーランプ、ハザードランプ等・・・）が同じ電源（ヒューズ）を共用する車も増えています。消費電流の増加によるヒューズ切れ等の心配がありますので・・・〕
※当社製のＳＺ－１１３３（ホーンハーネスセット）を使えば、ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線が可能です。
7
