カローラ アクシオ（ＮＺＥ－１４１）のホーン交換
トヨタ カローラ アクシオ（ＮＺＥ－１４１）のホーン交換をご紹介します。
※ご注意
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、本資料はお取り付け及び車検適合等を保証するものではなく、参考例としてご覧ください。また、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴うお車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
1

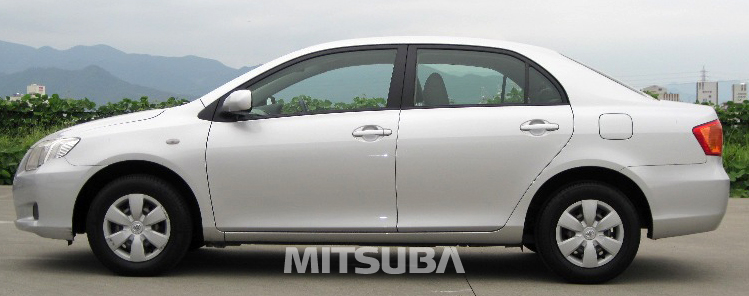

【データ】
-
グレード ： １．５ Ｘ
年 式 ： ２００８年２月
型 式 ： ＮＺＥ－１４１
2

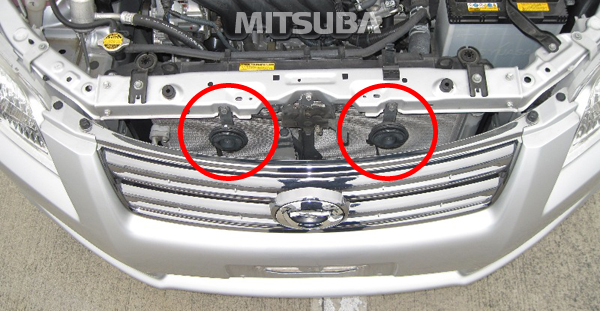

純正ホーン（２個）を外します。
※この車の場合、バンパーやグリルを外さずに
純正ホーンを外すことが出来ました。
※純正ホーンの端子は、各々１つありました。
※この車の場合、バンパーやグリルを外さずに
純正ホーンを外すことが出来ました。
※純正ホーンの端子は、各々１つありました。
3

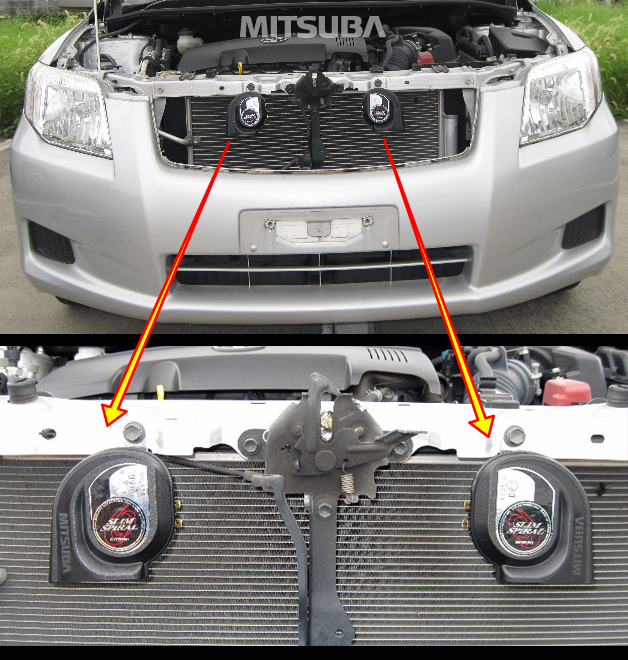

新しいホーンを取り付けます。
【スリムスパイラル、アルファⅡコンパクトの場合】
純正位置へそのまま取り付けることが出来ます。
※説明のためグリルを外していますが、この車ではバンパーやグリルを外さずにホーン交換が出来ました。
※画像は「スリムスパイラル」の取り付け例です。
4

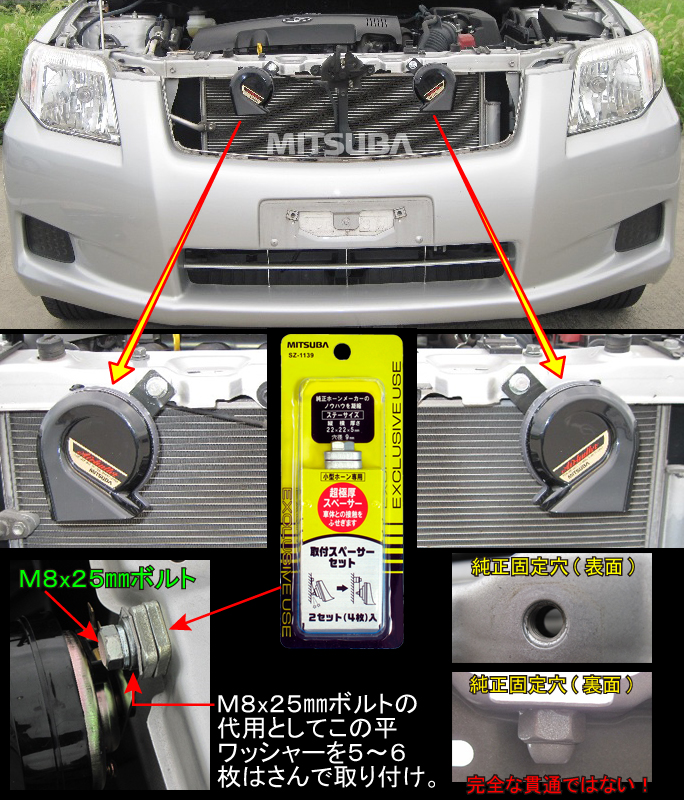

【プラウドホーン、アルファⅡ、エアロスパイラル、エアバレット、アルファーホーンの場合】
純正位置へＳＺ－１１３９「取付スペーサーセット」とＭ８ⅹ２５㎜ボルトを使用して取り付けます。
純正位置へＳＺ－１１３９「取付スペーサーセット」とＭ８ⅹ２５㎜ボルトを使用して取り付けます。
※説明のためグリルを外していますが、この車ではバンパーやグリルを外さずにホーン交換が出来ました。
※画像は「エアバレット」の取り付け例です。
※ＳＺ－１１３９を使用する際の注意事項として、純正固定穴が完全な貫通状態ではありません。このためＳＺ－１１３９同梱のＭ８ボルト（３０㎜）では締め付ける前に、ボルト先端部が干渉してしまうので固定出来ません。
そこで、Ｍ８ⅹ２５㎜のものを別途２本用意して固定してください。Ｍ８ⅹ２５㎜ボルトの入手が困難な場合は、Ｍ８用平ワッシャーを５～６枚はさんで代用すことも出来ます。この場合、ゆるみ止めのカットワッシャーを必ず使用してください。
5

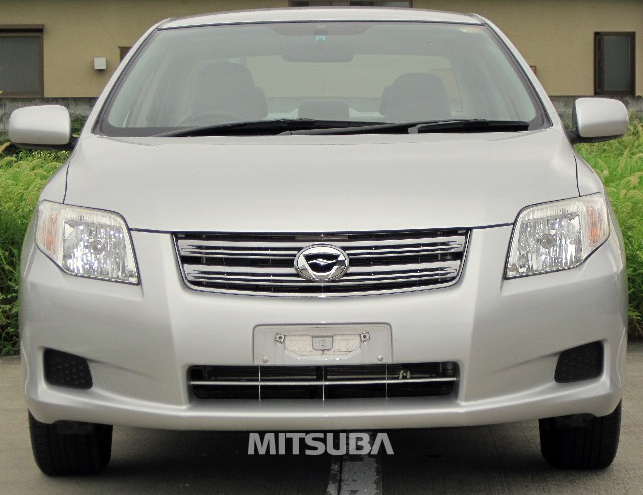

完成です。
